xCOAX4-SET ATTE Zestaw aktywnych konwerterów do transmisji Ethernet oraz PoE po koncentryku

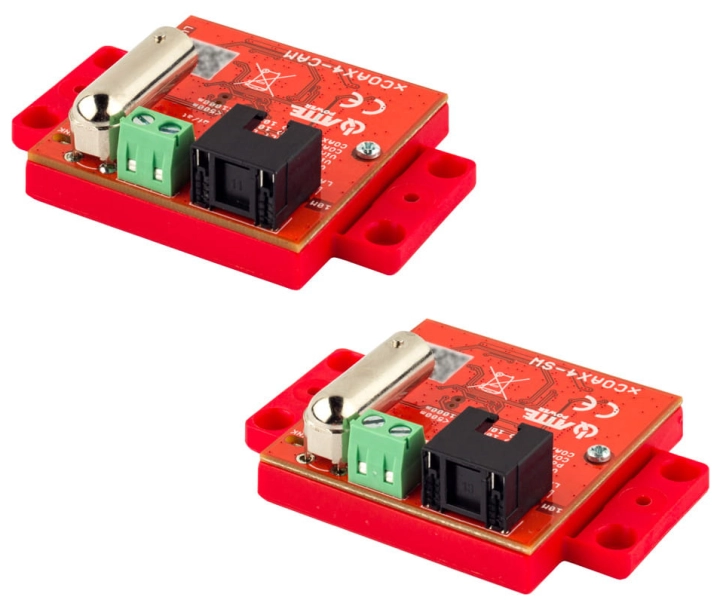

Zestaw konwerterów xCOAX4-SET ATTE

Zestaw aktywnych konwerterów xCOAX4-SET ATTE do transmisji Ethernet oraz zasilania PoE przy pomocy kabla koncentrycznego wykorzystywanym w monitoringu analogowym. Konwertery można zasilić przy pomocy switcha PoE 802.3at/af lub PoE PASSIVE.

Zestaw konwerterów ATTE, zastosowanie

Urządzenia umożliwiają montaż kamer IP PoE w miejscach, gdzie wymiana istniejącego okablowania koncentrycznego jest niemożliwa bądź nieopłacalna. Moduł xCOAX4-SW zasila się z dowolnego switcha PoE (port RJ45) i za pośrednictwem kabla koncentrycznego, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu xCOAX4-CAM. Kamerę IP lub dowolne urządzenie sieciowe można dołączyć do portu RJ45 modułu xCOAX4-CAM na końcu linii.

Maksymalna odległość transmisji danych oraz zasilania PoE jest zależna długości i przekroju zastosowanych przewodów oraz jakości zastosowanych złącz BNC. Duży wpływ na stabilność transmisji ma obecność innych przewodów w trasie kablowej oraz dodatkowe połączenia pośrednie. Maksymalna długość przewodu koncentrycznego to 1000m. W przypadku niskiej jakości przewodu prędkość transmisji może zostać obniżona do 10Mbps co zostanie zasygnalizowane diodą na obudowie.

Właściwości xCOAX4-SET ATTE:

• zasięg transmisji poprzez kabel koncentryczny do 1000m z prędkością 10/100Mbps
• odporność na zakłócenia i funkcja watchdog w torze COAX
• możliwość zasilania ze switcha PoE 802.3at/af, PoE PASSIVE (xCOAX4-SW) oraz poprzez złącza śrubowe napięciem 10-58VDC
• możliwość zasilania odbiorników PoE 802.3at/af lub PoE PASSIVE do 90W (przy wykorzystaniu wszystkich 4 par skrętki do zasilania)
• bardzo niski pobór mocy - 1,35W cały tor
• niewielkie rozmiary modułów
• wyraźna, optyczna sygnalizacja stanu zasilania oraz transmisji danych
• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
