ETH10-2wire-A-SET ATTE Zestaw do transmisji LAN 10Mbps + PoE po 2 żyłach

ETH10-2wire-A-SET ATTE Zestaw do transmisji LAN + PoE przez 2 przewody 10Mbps do 1km

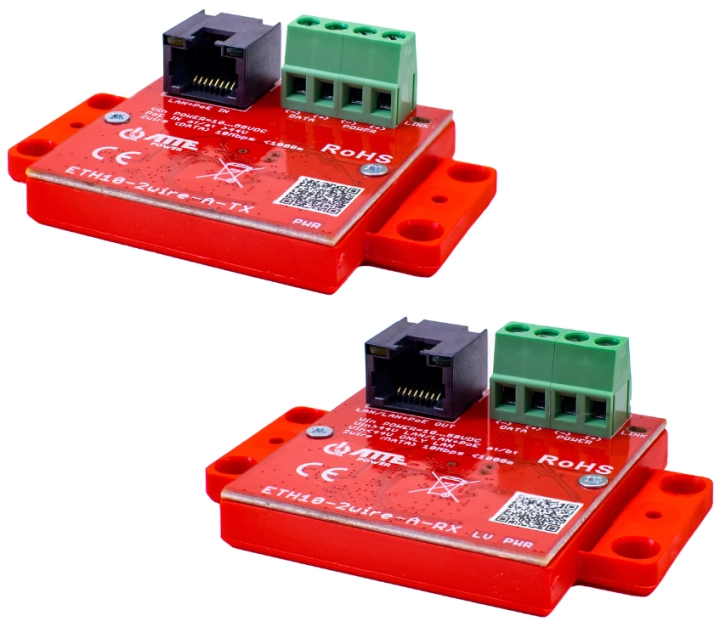

ETH10-2wire-A-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet i zasilania PoE z wykorzystaniem 2 przewodów, np. jednej pary skrętki UTP. Urządzenia umożliwiają instalację kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa lub nieopłacalna. Maksymalna długość przewodów w torze 2wire to 1000 metrów. Zastaw charakteryzuje się wysoką odpornością na zakłócenia zewnętrzne.

Opis zestawu

Maksymalna odległość transmisji danych oraz zasilania PoE jest zależna od typu, długości oraz przekroju zastosowanych przewodów. Duży wpływ na stabilność transmisji ma obecność innych przewodów w trasie kablowej oraz dodatkowe połączenia pośrednie. Najlepsze parametry i największy zasięg transmisji można uzyskać stosując 2 pojedyncze, skręcone przewody np. jedna para skrętki UTP. Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH10-2wire-RX na końcu linii.

Moduł ETH10-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH10-2wire-RX wraz z kamerą PoE. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER.

Do portu RJ45 modułu ETH-2wire-RX na końcu linii można podłączyć kamerę lub inny odbiornik PoE. Urządzenia mogą być opcjonalnie zasilane ze złączy śrubowych POWER.

W przypadku połączenia odbiornika z innym swichem lub kartą sieciową bez obsługi PoE należy koniecznie wyłączyć zasilanie PoE poprzez odpowiednie ustawienie zworki na odbiorniku ETH10-2wire-RX.

Tryby pracy zestawu ETH10-2wire-SET

W zależności od wybranego trybu pracy konwerterów, zasilanie ich oraz urządzeń do nich podpiętych może być realizowane na kilka sposobów. Zasilanie PoE lub z zewnętrznego zasilacza. Zarówno od strony nadajnika ETH10-2wire-TX jak i odbiornika ETH10-2wire-RX.

Konfiguracja zaawansowana dla różnych trybów pracy, realizowana za pomocą zworek, opisana jest szczegółowo w instrukcji urządzenia.

Montaż aktywnych konwerterów

Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach np. w podstawie kamery lub puszce instalacyjnej.

Najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej. Przy zastosowaniu dodatkowego adaptera można urządzenie zainstalować na szynie TH-35.
