MC16-PAC-4-KIT ROGER Zestaw kontroli dostępu dla 4 przejść

Kontrola dostępu, zestaw MC16-PAC-4-KIT Roger

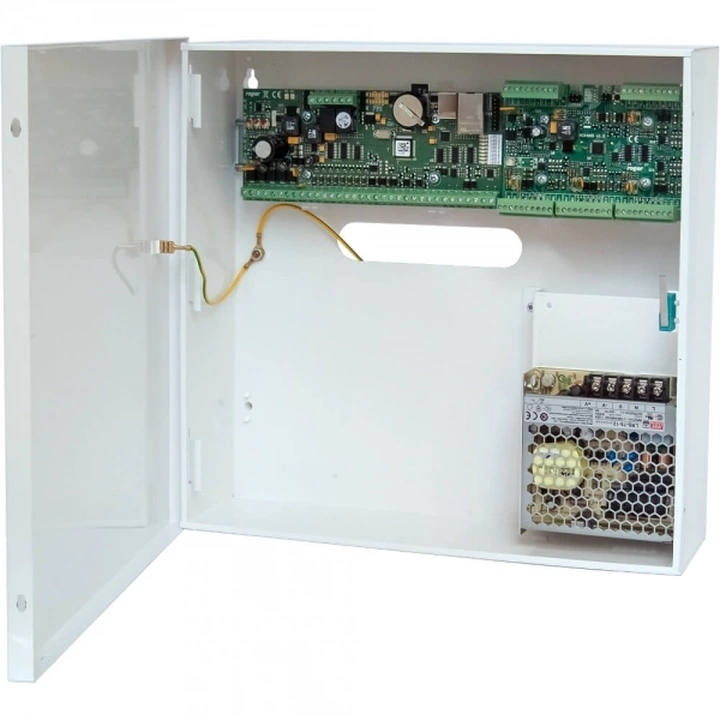

Zestaw kontroli dostępu MC16-PAC-4-KIT składa się z kontrolera, ekspandera i zasilacza sieciowego. Obsługuje cztery przejścia dwustronne z wykorzystaniem czytników ROGER serii MCT (RS485). W przypadku czytników serii PRT (RACS CLK/DTA) oraz tych wyposażonych w interfejs Wieganda zestaw obsłuży cztery przejścia jednostronne. Powyższy system kontroli dostępu pozwala na podłączenie do 4 czytników. Ekspander we/wy MCX4D jest dedykowany do obsługi 4 przejść w systemie RACS 5. Do każdego z przejść oferuje 2 wejścia i 2 wyjścia. Ponadto pełni rolę dystrybutora zasilania i komunikacji. Obsługuje też rezerwowy akumulator. Zestaw MC16-PAC-4-KIT został zawarty w solidnej, metalowej obudowie, która posiada jedną szynę DIN i łącznik antysabotażowy. Skrzynka pełni funkcję ochronną przed nieuprawnionym dostępem z zewnątrz dzięki zastosowaniu drzwiczek mocowanych na wkręty do spodu obudowy. Ponadto wydzielono w niej miejsce na akumulator o mocy 17 Ah.

Kontroler dostępu ROGER MC16-PAC-4

• Kontrola trzech przejść
• 16 wyjść parametrycznych
• 16 wyjść tranzystorowych
• 2 wyjścia przekaźnikowe
• Interfejsy: RACS CLK/DTA, RS485, Ethernet oraz do czytników Wieganda
• Obsługa przejść przewodowych i bezprzewodowych (RACS 5 AIR, APERIO, SALLIS)
• Monitorowanie stanów automatyki
• Integracja sprzętowa z systemem alarmowym oraz ppoż.
• Tygodniowe harmonogramy dostępu i wieloletnie kalendarze wyjątków
• Obsługa zintegrowana w programie VISO
• Wyjścia zasilania: 4x 12V/1,0A oraz 4x 12V/0,2A
• Zasilanie z zasilacza sieciowego 13,8VDC/5,4A

PRZYKŁADOWY PROJEKT SYSTEMU OPARTEGO NA ZESTAWACH URZĄDZEŃ ROGER

System kontroli dostępu można zbudować na podstawie gotowych zestawów marki Roger. Zawierają one 1-4 przejściowe kontrolery dostępu z odpowiednimi ekspanderami i zasilaczami zamontowanymi w metalowej obudowie. Powyższy wariant przedstawia wykorzystanie czytników serii MCT bez linii wejścia/wyjścia, ale można też zastosować bardziej zaawansowane terminale (np. MD70). Zaletą przedstawionego rozwiązania jest z pewnością łatwe zaprojektowanie systemu i dobór sprzętu. Ponadto taki system posiada wszechstronne zastosowanie i gwarantuje wysoki poziom bezpieczeństwa (brak dostępności przekaźników sterujących elektrozaczepami przy kontrolowanych drzwiach. Niestety każde z rozwiązań ma swoje ograniczenia. W tym przypadku system nie obsługuje kontrolerów w wersjach powyżej 4 przejść.
