HX-40 OPTEX Zewnętrzna pasywna czujka podczerwieni, 2xPIR

Zewnętrzna pasywna czujka podczerwieni HX-40 OPTEX

Zewnętrzny czujnik HX-40 firmy Optex posiada niezwykle precyzyjny układ optyczny oraz całkiem nowy piroelement. Razem tworzą strukturę 94 pól detekcji o jednakowej gęstości, zarówno w pobliżu detektora, jak i na krańcach jego nominalnego zasięgu.

Zastosowanie przeplatających się obszarów detekcji dwu niezależnych modułów czujek PIR doprowadziło do stworzenia zaawansowane­go algorytmu wykrywania alarmu - Inteligentnej logiki AND - który jest wyjątkowo odporny na typowe źródła fałszywych alarmów (np. małe zwierzęta). Modułowa budowa czujki ułatwia montaż, a rozmieszczenie zacisków i przełączników konfiguracyjnych jest bardzo wygodne dla instalatora, zapewniając szybki montaż okablowania i łatwy dostęp do wszystkich przełączników.

Charakterystyka produktu HX40 Optex:

• Szerokokątna charakterystyka detekcji
• Zasięg: 12 x 12 m
• 90 stopni
• 2 czujniki PIR
• Inteligentna logika AND
• Zaawansowana optyka
• Zaawansowana kompensacja temperatury
• Algorytm Summer Night Compensation Logic
• Funkcja dyskryminacji sygnałów generowanych przez poruszającą się roślinność
• Uchwyt montażowy oraz daszek w wyposażeniu

Specyfikacja HX-40 Optex:

• Metoda detekcji: pasywna detekcja podczerwieni
• Zasięg detekcji:  12m, kąt 85°, 94 strefy detekcji
• Możliwe zasięgi detekcji: 4m, 5,5m, 9m, 12m
• Wykrywana prędkość ruchu: 0,3 - 1,5 m/s
• Czułość: 2,0°C przy 0,6 m/s
• Zasilanie: 9,5 - 18V=
• Pobór prądu : 35mA (maks.) przy 12V=
• Czas alarmu: 2,0 ± 1sek.
• Czas wygrzania: ok. 60 sek. (dioda LED miga)
• Wyjście alarmowe: wybór N.O. lub N.C. 28V=, 02A maks.
• Styk sabotażowy: typ N.C. 28V=, 0,1A maks. otwarty po zdjęciu obudowy
• Wejście AUX: typ N.C. 28V=, 0,1A maks.
• Czerwona dioda LED: czas wygrzania, alarm
• Odporność na zakłócenia elektromagnetyczne : 10V/m
• Temperatura pracy: -20°C ÷ +60°C
• Wilgotność: 95% maks
• Klasa ochrony obudowy: IP55
• Montaż: na ścianie (wewnątrz, zewnątrz)
• Wysokość montażu: 2,5 ÷ 3,0m
• Regulacja uchwytu: Pionowo ± 20°, poziomo ± 95°
• Waga: 600g
• Wyposażenie zestawu: uchwyt, daszek, naklejki maskujące, komplet śrubek (3x10-2, 4x20-4)

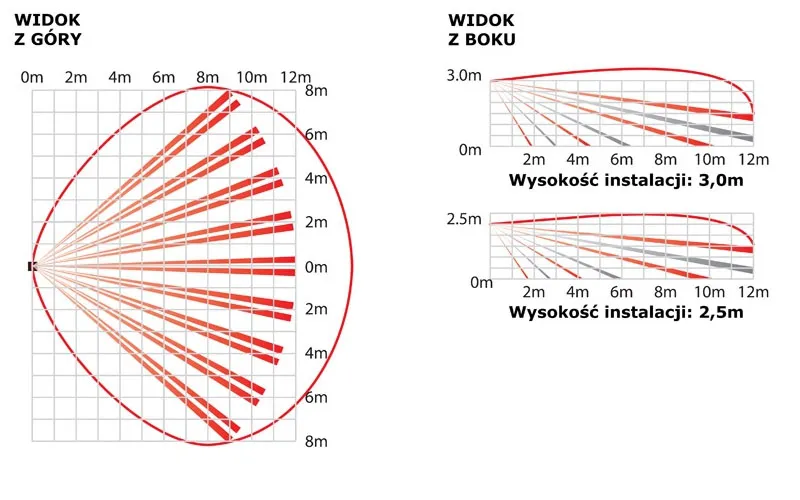

Zasięg czujki zewnętrznej HX-40 Optex
