BCS-UPS/IP8Gb/E-S/RACK5U to wysokiej sprawności modułowy system zasilania serii BCS POWER. Przeznaczony jest do obsługi 8 kamer IP (PoE). Zastosowany switch oprócz 8 portów PoE RJ-45 (100 Mbps) posiada również dwa porty UPLINK RJ-45 (1 Gbps). Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania kamer monitoringu wymagających bezprzerwowego działania.

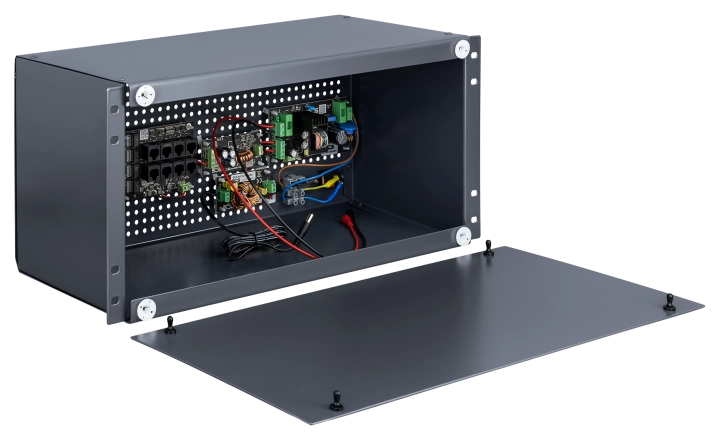

System jest szczególnie zalecane do systemów wymagających większej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD. Układ jest przystosowany do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA. Urządzenie zamknięte jest w obudowie BCS-RACK5U pozwalającej na zabudowę w szafie teletechnicznej RACK. Przemyślana i unikatowa na polskim rynku konstrukcja, umożliwia montaż w jednej obudowie urządzeń, wraz z zasilaniem buforowym i akumulatorami. Korpus produkowany jest z blachy stalowej, a pokrywa maskująca z lekkiej blachy aluminiowej. Oba elementy lakierowane proszkowo na półmatowy, grafitowy kolor RAL 7024.
| BCS-UPS/IP8Gb/E-S/RACK5U BCS POWER | |
| Porty LAN | 10 portów RJ45 (8 x PoE 10/100Mbps, 2 x Gigabit UPLINK) |
| Funkcje portów |
LAN 1 ... LAN 8: WYJŚCIE PoE - do odbiorników PoE PASSIVE (do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W) LAN G1, LAN G2: UPLINK Gigabit (bez zasilania PoE) |
| Akumulator | 1 x akumulator żelowy lub AGM 12V / 18Ah |
| Napięcie wyjściowe zasilacza | 12 VDC ±15% |
| Napięcie wyjściowe PoE | 48 VDC ±2% |
| Moc zasilacza | 72 W |
| Sprawność | 90% @60W |
| Napięcie wejściowe | 190–260 VAC, 50 Hz |
| Prąd ładowania akumulatora | 1 A lub 2 A (zwora JP1) |
| Zabezpieczenie wejścia zasilania | Bezpiecznik topikowy zwłoczny 3,15A |
| Zabezpieczenie wyjścia zasilania |
Zasilanie sieciowe: Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A (po zwarciu może być wymagany restart zasilacza) Praca z akumulatora: Bezpiecznik topikowy zwłoczny 6,3A |
| Zabezpieczenia portów |
LAN 1 ... LAN 8, Vin: Zabezpieczenie przeciwprzepięciowe LAN 1 ... LAN 8: Zabezpieczenie przeciwzwarciowe 0,75 A z auto powrotem |
| Zabezpieczenie obwodu akumulatora |
Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem: Bezpiecznik topikowy 6,3A Zabezpieczenie przez głębokim rozładowaniem: Odłączenie akumulatora dla napięcia poniżej 10,2 V z automatycznym powrotem podaniu napięcia sieciowego |
| Sygnalizacja pracy |
LED1 (żółta) - obecność napięcia sieci LED2 (zielona) - obecność napięcia wyjściowego LED3 (czerwona) - ładowanie akumulatora Diody LED w złączach LAN 1 ... LAN 5 - obecność zasilania PoE na porcie |
| Wyjścia techniczne |
OUF – brak napięcia +DC_OUT ACF – brak napięcia AC Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście) |
| Uruchomienie przy braku zasilania AC | Samoczynne uruchomienie zasilacza po podłączeniu akumulatora |
| Kontrola zasilania na portach |
Przełącznik PoE ON/OFF - pozycje 1 ... 8 (LAN1 ... LAN 8) PoE WYŁĄCZONE na porcie - przełącznik w pozycji OFF PoE ZAŁĄCZONE na porcie - przełącznik w pozycji ON |
| Konstrukcja obudowy |
Materiał obudowy KORPUS - blacha stalowa 0,8 mm malowana na kolor Materiał obudowy POKRYWA - blacha aluminiowa 2 mm malowana na kolor grafitowy (RAL 7024) Systemowe otworowanie 4,8 mm w rastrze 10,8 mm |
| Montaż | szafa RACK 19", śruby M6 (w zestawie) |
| Stopień ochrony | IP20 |
| Temperatura pracy | -10 ... +40°C |
| Wymiary | 440 x 220 x 180 mm |
| Waga | 3,2 kg |
