BCS-UPS/IP8/E-S/RACK5U to wysokiej sprawności modułowy system zasilania serii BCS POWER. Przeznaczony jest do obsługi 9 kamer IP (PoE). Zastosowany switch oprócz 9 portów PoE RJ-45 (100 Mbps) posiada również jeden port UPLINK RJ-45 (100 Mbps). Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania kamer monitoringu wymagających bezprzerwowego działania.
System przeznaczony jest do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Tryb LONG RANGE pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP.

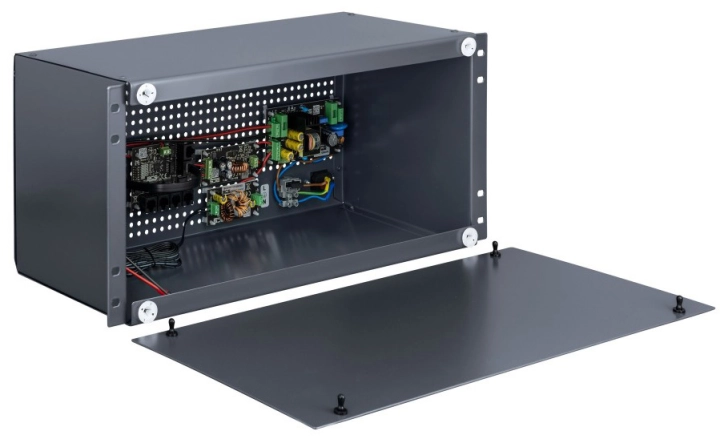

Układ jest przystosowany do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA. Urządzenie zamknięte jest w obudowie BCS-RACK5U pozwalającej na zabudowę w szafie teletechnicznej RACK. Przemyślana i unikatowa na polskim rynku konstrukcja, umożliwia montaż w jednej obudowie urządzeń, wraz z zasilaniem buforowym i akumulatorami. Korpus produkowany jest z blachy stalowej, a pokrywa maskująca z lekkiej blachy aluminiowej. Oba elementy lakierowane proszkowo na półmatowy, grafitowy kolor RAL 7024.
| BCS-UPS/IP8/E-S/RACK5U | |
| Porty LAN | 18 portów RJ45 (17 x PoE 10/100Mbps, 1 x UPLINK) |
| Funkcje portów |
LAN 1 ... LAN 4: WEJŚCIE PoE PASSIVE (do 40W) - zasilanie switcha WYJŚCIE PoE - do odbiorników PoE PASSIVE (do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W) LAN5: WEJŚCIE PoE PASSIVE (do 70W) - zasilanie switcha WYJŚCIE PoE (VIN > 48 VDC) - do odbiorników PoE PASSIVE (do 70W) oraz 802.3af (do 15,4W), 802.3at (do 30W) LAN6: UPLINK (bez zasilania PoE) |
| Tryb pracy |
Tryb "STANDARD" (MODE = OFF) LAN 1 ... LAN 6 - 10/100Mbps, zasięg do 100m Tryb "LONG RANGE" (MODE = ON) LAN 1 ... LAN 4 - 10Mbps, zasięg do 280m LAN 5 ... LAN 6 - 10/100Mbps, zasięg do 100m |
| Akumulator | 2 x akumulator żelowy lub AGM 12V / 18Ah |
| Napięcie wyjściowe zasilacza | 12 VDC ±15% |
| Napięcie wyjściowe PoE | 48 VDC ±2% |
| Moc zasilacza | 72 W |
| Sprawność | 90% @60W |
| Napięcie wejściowe | 190–260 VAC, 50 Hz |
| Prąd ładowania akumulatora | 1 A lub 2 A (zwora JP1) |
| Zabezpieczenie wejścia zasilania | Bezpiecznik topikowy zwłoczny 3,15A |
| Zabezpieczenie wyjścia zasilania |
Zasilanie sieciowe: Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A (po zwarciu może być wymagany restart zasilacza) Praca z akumulatora: Bezpiecznik topikowy zwłoczny 6,3A |
| Zabezpieczenia portów |
LAN 1...LAN 4 Zabezpieczenie przeciwzwarciowe 0,75A z auto powrotem LAN 5 Zabezpieczenie przeciwzwarciowe 1,25A z auto powrotem |
| Zabezpieczenie obwodu akumulatora |
Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem: Bezpiecznik topikowy 6,3A Zabezpieczenie przez głębokim rozładowaniem: Odłączenie akumulatora dla napięcia poniżej 10,2 V z automatycznym powrotem podaniu napięcia sieciowego |
| Sygnalizacja pracy |
LED1 (żółta) - obecność napięcia sieci LED2 (zielona) - obecność napięcia wyjściowego LED3 (czerwona) - ładowanie akumulatora Diody LED w złączach LAN 1 ... LAN 5 - obecność zasilania PoE na porcie |
| Wyjścia techniczne |
OUF – brak napięcia +DC_OUT ACF – brak napięcia AC Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście) |
| Uruchomienie przy braku zasilania AC | Samoczynne uruchomienie zasilacza po podłączeniu akumulatora |
| Kontrola zasilania na portach |
Przełącznik PoE ON/OFF - pozycje 2 ... 6 (LAN 1 ... LAN 5) PoE WYŁĄCZONE na porcie - przełącznik w pozycji OFF PoE ZAŁĄCZONE na porcie - przełącznik w pozycji ON |
| Konstrukcja obudowy |
Obudowa RACK5U Materiał obudowy KORPUS - blacha stalowa 0,8 mm malowana na kolor Materiał obudowy POKRYWA - blacha aluminiowa 2 mm malowana na kolor grafitowy (RAL 7024) Systemowe otworowanie 4,8 mm w rastrze 10,8 mm |
| Montaż | szafa RACK 19", śruby M6 (w zestawie) |
| Stopień ochrony | IP20 |
| Temperatura pracy | -10 ... +40°C |
| Wymiary | 440 x 220 x 180 mm |
| Waga | 3,4 kg |
