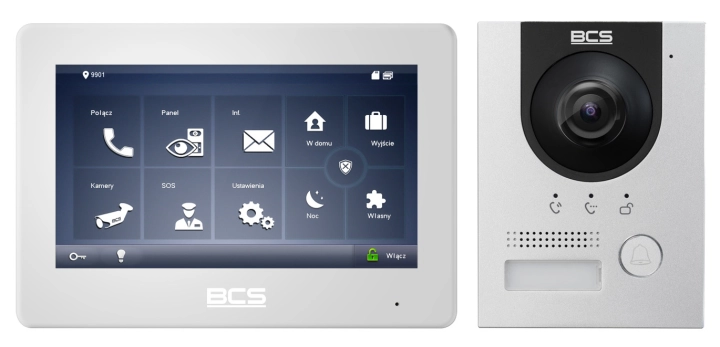

Jednorodzinny zestaw wideodomofonowy IP BCS
Zestaw wideodomofonowy IP marki BCS Line to kompleksowe rozwiązanie przeznaczone do realizacji funkcji wideoweryfikacji i kontroli dostępu w budownictwie jednorodzinnym. W skład zestawu wchodzą cztery elementy: nowoczesny, dotykowy monitor wewnętrzny BCS-MON7600W-2 z systemem IP, panel zewnętrzny BCS-PAN1703S-S z jednym przyciskiem wywołania, a także moduł BCS-ADIP-III i obudowa podtynkowa BCS-PP17. Całość tworzy funkcjonalny, estetyczny i łatwy w instalacji zestaw wideodomofonowy, zapewniający wysoką jakość obrazu, intuicyjną obsługę oraz pełną kompatybilność z innymi elementami systemów BCS IP.

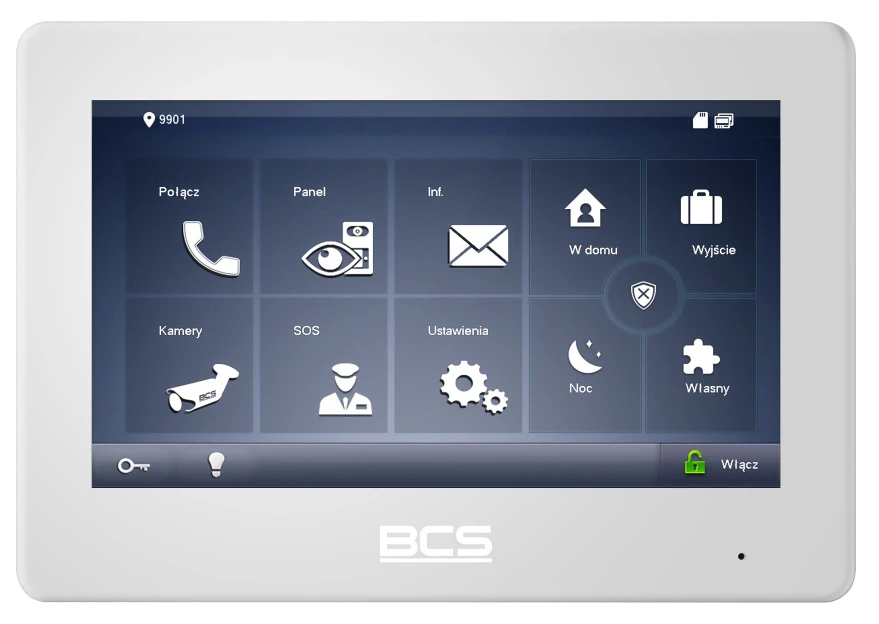

Opis wideomonitora BCS-MON7600W-2
Głośnomówiący monitor IP został wyposażony w dotykowy ekran pojemnościowy TFT o przekątnej 7" i rozdzielczości 1024x600. Zarządzenie lokalne monitorem odbywa się za pomocą graficznego interfejsu. Monitor BCS-MON7600W-2 umożliwia zapis zdjęć i nagrań z kamery panelu zewnętrznego. Zdjęcie zapisywane są na karcie pamięci, w którą trzeba dodatkowo wyposażyć urządzenie.
Monitor jest kompatybilny ze wszystkimi panelami zewnętrznymi TCP/IP BCS w wersji SIP (v4.3 lub wyższy).
Kluczowe cechy monitora BCS-MON7600W-2:
- Ekran dotykowy: pojemnościowy TFT o przekątnej 7", rozdzielczość 1024×600, zaokrąglone krawędzie 2.5D
- Dwusystemowość: możliwość pracy w systemie IP (TCP/IP, SIP) lub 2-przewodowym (z adapterem BCS-ADIP-II)
- Zasilanie:
- tryb IP: PoE 802.3 at/af/passive
- tryb 2-wire: magistrala 2-przewodowa + zasilacz BCS-ZA4815
- Kompatybilność: współpraca z panelami zewnętrznymi TCP/IP/SIP (IP) oraz BCS-PAN1702S-S (2-wire)
- Funkcje multimedialne: wyświetlanie obrazu z kamer IP (BCS Line, Onvif), nagrywanie audio-wideo, zapis zdjęć
- Slot microSD: obsługa kart pamięci do 64 GB (karta nie dołączona)
- Dodatkowe funkcje użytkowe: interkom, DND, auto-otwarcie, funkcja dzwonka, zamiana domyślnej kamery na inną IP
- Maksymalna rozbudowa: do 4 monitorów i 2 paneli zewnętrznych (w trybie 2-przewodowym)
- Wyjście przekaźnikowe: wbudowane COM/NO do sterowania urządzeniami zewnętrznymi
- Obudowa i montaż: kompaktowa, bezramkowa konstrukcja PC+ABS, kolor biały, montaż natynkowy

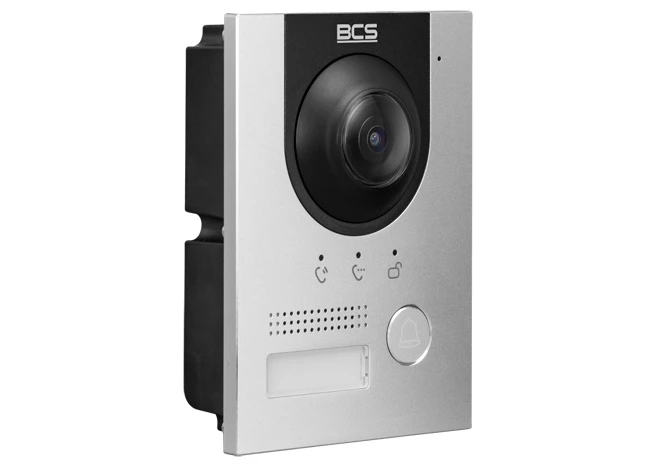

Opis panelu zewnętrznego BCS-PAN1703S-S
Zewnętrzny panel wideodomofonowy IP. Urządzenie z jednym przyciskiem wywołania (panel jednorodzinny). Stacja bramowa BCS-PAN1703S-S posiada kolorową kamerę 2Mpx z przetwornikiem CMOS 1/2.9" oraz obiektyw 1.9 mm fish-eye.
Kluczowe cechy stacji bramowej BCS-PAN1703S-S:
- Dwusystemowość: obsługa systemów IP (TCP/IP, SIP) oraz 2-przewodowych (przy użyciu adaptera BCS-ADIP-II/-III)
- Zasilanie i transmisja:
- tryb IP: PoE poprzez switch LAN
- tryb 2-wire: magistrala 2-przewodowa bez polaryzacji (zasilanie i dane)
- Kompatybilność:
- IP: z wideomonitorami SIP w wersji 4.4 lub wyższej
- 2-wire: z monitorami BCS-MON7600B(W)-2
- Kamera typu fish-eye: obiektyw 1.9 mm, szeroki kąt widzenia – 168.6° (poziomo) / 87.1° (pionowo)
- Kodeki wideo: wsparcie kompresji H.264 i H.265
- Integracja z monitoringiem: możliwość zapisu obrazu na rejestratorach BCS Line, wsparcie standardu Onvif
- Zarządzanie: konfiguracja i obsługa przez interfejs webowy (web service)
- Wykonanie: front wykonany z trwałego stopu aluminium, odpornego na warunki zewnętrzne
- Montaż: podtynkowy lub natynkowy (z użyciem dedykowanych obudów BCS-PP17 / PN17 / PN17-II)
- Zastosowanie: jednorodzinny panel zewnętrzny do nowoczesnych instalacji domofonowych IP lub 2-wire
Zawartość zestawu:
Parametry
techniczne BCS-MON7600W-2, BCS-PAN1703S-S, BCS-ADIP-III, BCS-PP17 BCS :
| |
BCS-MON7600W-2 |
| Linia produktowa |
BCS LINE |
| Kompresja wideo |
H.264, H.265 |
| Typ urządzenia |
Wideomonitor |
| Rodzaj systemu |
IP / 2-przewodowy |
| Wsparcie Onvif |
Tak |
| Typ gniazda Ethernet |
Wbudowane |
| Podłączenie sieci |
LAN /magistrala 2-wire |
| Wyjście przekaźnikowe |
NO/COM |
| Sposób montażu |
Naścienny, biurkowy (niezbędny dodatkowy uchwyt) |
| Tryb pracy wideomonitora |
Głośnomówiący |
| Rodzaj ekranu |
Dotykowy, pojemnościowy |
| Przekątna ekranu |
7" |
| Rozdzielczość ekranu |
1024x600 |
| System operacyjny |
Linux |
| Podgląd kamer CCTV IP |
BCS Line/Point/View/Onvif |
| Max jakość strumienia dodatkowego kamery CCTV |
720p |
| Ilość obsługiwanych kamer |
32 |
| Rodzaj zasilania wideomonitora |
48V DC / PoE(802.3at/af/passive) |
| Dodatkowe wyjście |
12VDC 100mA (tylko zasilanie czujnika) |
| Kolor monitora |
Biały |
| Wymiary monitora |
189×130×26.9 |
| Waga monitora (g) |
388 |
| Wbudowana karta pamięci |
Nie |
| |
BCS-PAN1703S-S |
| Producent |
BCS |
| Typ urządzenia |
Dwusystemowy jednorodzinny panel zewnętrzny TCP/IP/SIP, może pracować w systemach IP, lub w systemach 2-przewodowych (do wyboru) |
| Kompatybilność |
- Systemy IP: wideomonitory TCP/IP/SIP z firmware SIP v4.4 lub wyższy
- Systemy 2-przewodowe: wideomonitory BCS-MON7600B(W)-2, oraz adaptery BCS-ADIP-II/-III (2-przewodowa magistrala bez polaryzacji)
|
| Ilość przycisków wywołania |
1 przycisk mechaniczny bez podświetlania |
| System operacyjny |
Linux |
| Kamera |
1/2.9" 2MP CMOS |
| Obiektyw |
1.9 mm fish-eye |
| Kąt widzenia kamery |
H: 168.6º, V: 87.1º |
| Tryb sceny |
Auto, dzień, noc |
| Tryb wideo |
BLC, HLC, WDR 120dB, redukcja szumów 3DNR, filtr podczerwieni auto ICR |
| Regulacja parametrów obrazu |
Tak, ręczna |
| Podświetlenie kamery |
Oświetlacz auto IR |
| Kodowanie wideo |
H.264, H.265 |
| Rozdzielczość |
Strumień główny: 720P, D1, VGA, CIF |
| Ilość klatek |
25 fps |
| Bitrate strumienia głównego |
256 Kbps ~ 8 Mbps |
| Regulacja kamery |
Brak |
| Wejście/wyjście audio |
Wbudowany mikrofon dookólny, oraz głośnik |
| Kompresja audio |
G.711u , G.711u, PCM |
| Podłączenie sieci |
- Systemy IP: Ethernet (RJ-45), 10/100 Base-T
- Systemy 2-przewodowe: magistrala 2-przewodowa bez polaryzacji (wymagany adapter BCS-ADIP-II/-III, wraz z zasilaczem BCS-ZA4815/ZA4820)
|
| Protokoły |
IPv4; RTSP; UDP; DNS; P2P; UPnP; RTP; TCP; SIP |
| Nagrywanie wideo |
Rejestratory BCS LINE (prywatny protokół), wsparcie Onvif, RTSP |
| Aplikacja mobilna |
Tak, BCS Line dla iOS/Android, max 10 użytkowników (telefonów)
Aby korzystać z powiadomień wymagana jest instalacja wideomonitora
|
| Diody informacyjne |
3 diody informacyjne: wywołanie, rozmowa, otwarcie drzwi |
| Klawiatura |
Brak |
| Czytnik zbliżeniowy |
Brak |
| Otwarcie drzwi kodem lub kartą |
Brak |
| Otwarcie Drzwi1 / Drzwi2 |
Za pomocą interfejsu rozmowy na wideomonitorze lub za pomocą aplikacji mobilnej, aby otwierać dodatkowe drzwi (bramę) niezbędna jest instalacja modułu przekaźnikowego BCS-MODKD-III |
| Wywołanie portiera |
Panel może wykonywać połączenia do centrali portierskiej BCS-CP2 zamiast połączeń do wideomonitora |
| Wejścia |
- 1 x przycisk wyjścia (DOOR_BUTTON + GND)
- 1 x wejście zasilania (2wires-GND; 2wires-48V)
- 48VDC – zasilanie lokalne w trybie IP
- lub wejście magistrali w trybie 2-wire (brak polaryzacji, transmisja danych i zasilanie, tylko dla systemów 2-przewodowych, wymagany adapter BCSADIP-II/-III, wraz z zasilaczem BCS-ZA4815/ZA4820)
- 1x kontaktron (DOOR_FB + GND), sygnalizacja otwartych drzwi na widemonitorze
- 1x sabotaż (wbudowany w obudowę)
- 1x Ethernet 10/100 Mbps auto (RJ45) - wejście PoE (tylko dla systemów IP)
|
| Wyjścia |
- 1 x wyjście przekaźnikowe; max obciążenie 24VDC 2A, 12VDC 1A (DOOR_NO, DOOR_COM, DOOR_NC)
- 1 x RS485 (RS485_A, RS485_B), do podłączenia modułu BCS-MODKD-III
- 1x wyjście alarm (ALARM_COM, ALARM_NO) – do przyszłych zastosowań 1x wyjście 12V (+12V_OUT), max 600mA (*) (*)
W przypadku wykorzystania wyjścia 12V należy zastosować switch PoE, zgodny ze standardem 802.3at (port o wydajności 30W lub więcej; zalecany switch z serii BCS Basic lub Passive BCS). W trybie 2-wire do zasilania adaptera BCS-ADIP-II/III należy zastosować zasilacz BCS-ZA4815 lub BCS-ZA4820 (dla systemu: 1x PAN + 1x MON + 600mA OUT)
|
| Zasilanie |
- Systemy IP: PoE (802.3af/af/passive) lub 48VDC 1A
- Systemy 2-przewodowe: za pomocą magistrali 2-przewodowej, wymagane podłączenie adaptera BCS-ADIP-II/-III, wraz z zasilaczem BCS-ZA4815 / ZA4820
|
| Pobór mocy |
≤4 W (czuwanie), ≤5 W (praca) |
| Warunki pracy |
-30°C ~ +60°C, 10% RH - 90% RH |
| Materiał wykonania |
Stop aluminium, plastik |
| Waga |
0,48 kg |
| Wymiary |
130 x 96 x 28.5 mm |
| Montaż |
Podtynkowy lub natynkowy za pomocą dodatkowej obudowy |
| Klasa odporności |
IP65, IK07 |
| Akcesoria (dostępne osobno) |
- BCS-PP17 obudowa do montażu podtynkowego
- BCS-PN17 obudowa do montażu natynkowego
- BCS-PN17-II obudowa do montażu natynkowego z daszkiem
|
| Topologia w systemie 2-przewodowym |
- Dozwolone jest połączenie do adaptera BCS-ADIP-II/III urządzeń „w gwiazdę”, lub połączenie szeregowe.
- Maksymalna odległość od adaptera do ostatniego urządzenia w szeregu:
- 30 m dla przewodu typu skrętka (UTP cat5e)
- 50 m dla przewodu 2-żyłowego
- Maksymalna rezystancja okablowania w systemie powinna wynosić 12 Ω.
- Minimalna odległość pomiędzy urządzeniem a adapterem wynosi 1m.
- Minimalna odległość pomiędzy dwoma adapterami BCS-ADIP-III to 2m.
|
| |
BCS-ADIP-III |
| Rodzaj |
Adapter IP do systemu 2-przewodowego (wielorodzinny) |
| Kompatybilność |
BCS-PAN1702S-S, BCS-PAN-KAM-N-2, BCS-PANx401G-2, BCS-MON7600B(W)-2 |
| Montaż |
Powierzchniowy lub na szynie DIN (TS35) |
| Porty Ethernet |
2 × 10/100 Mbps |
| Wyjścia magistrali 2-przewodowej |
1 wyjście do podłączenia paneli i monitorów (bez polaryzacji) |
| Wyjścia do kaskadowania |
2 wyjścia do połączenia do 10 adapterów BCS-ADIP-III |
| Zasilanie |
48V DC, 1–3 A (zasilacz BCS-ZA4815 wymagany, dostępny osobno) |
| Maksymalna rozbudowa |
1 panel zewnętrzny + 6 wideomonitorów (dla zasilacza 1.5A i skrętki) |
| Uwagi dotyczące instalacji |
Podłączenie zgodnie z polaryzacją oznaczoną na obudowie (+, -) |
