AWZ592 PULSAR Moduł dystrybucji zasilania, moduł bezpiecznikowy w obudowie LBC8/8x1A/PTC

Moduł dystrybucji zasilana AWZ592 PULSAR

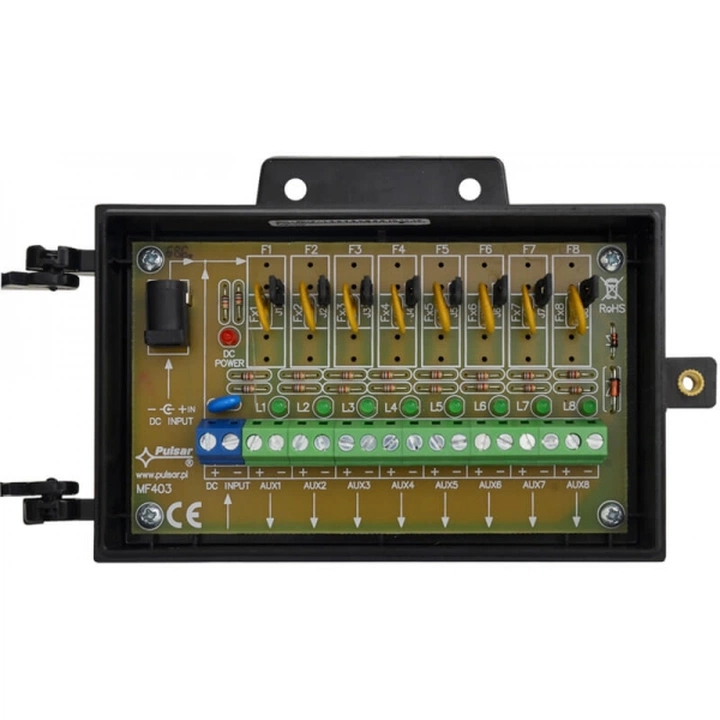

Moduł bezpiecznikowy AWZ592 przeznaczony jest do rozdziału zasilania w systemach CCTV wymagających napięcia z zakresu 10V ÷ 30V DC. Posiada dwa wejścia zasilania: złącze śrubowe i gniazdo DC 5,5/2,1 oraz osiem niezależnie zabezpieczonych bezpiecznikami polimerowymi PTC 1A wyjść zasilania AUX1 ÷ AUX8. Zadziałanie bezpiecznika PTC sygnalizowane jest przez zgaszenie odpowiedniej diody LED modułu: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo wejście modułu zabezpieczone jest warystorem chroniącym zasilacz przed skutkami wystąpienia przepięć w układzie zasilania.

Właściwości LBC8/8x1A/PTC PULSAR:

• Napięcie zasilania: 10 V ÷ 30 V DC
• Pobór prądu: 8 mA ÷ 70 mA @ U_IN = 10 V ÷ 30 V DC
• Ilość wejść zasilania: 2: gniazdo DC 5,5/2,1 lub złącze śrubowe
• Ilość wyjść zasilania: 8 (zaciski AUX)
• Zabezpieczenia:
  • przeciwzwarciowe SCP: 8 x 1A PTC
  • przeciążeniowe OLP: 8 x 1A PTC
  • przepięciowe: warystor
• Sygnalizacja optyczna:
  • dioda LED: czerwona – obecność napięcia zasilania DC
  • diody LED: zielone L1 ÷ L8 – stan wyjść AUX1 ÷ AUX8
• Warunki pracy: II klasa środowiskowa, -10°C ÷40°C
• Wymiary: 126 x 78+16 x 42 (WxHxD) [mm] (+/-2)
• Mocowanie: Wkręty montażowe x2 (otwory Ø4mm)
• Złącza:
  • wyjścia zasilania: złącza śrubowe Ф0,51÷2,05 (AWG 24-12)
  • wejścia zasilania: gniazdo DC 5,5/2,1
• Waga netto/brutto: 0,16kg / 0,23kg
• Deklaracje, gwarancja: CE, RoHS, 2 lata od daty produkcji
