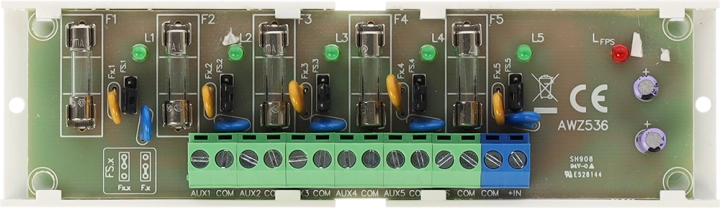

Listwa bezpiecznikowa AWZ 536 Pulsar przeznaczona jest do rozdziału zasilania w systemach niskonapięciowych (dystrybucja zasilania). Posiada wejście IN do podłączenia zasilania z zakresu 10V÷30V DC lub 10V÷24V AC (np. zasilacz buforowy, transformator itp.). Moduł posiada pięć niezależnie zabezpieczonych wyjść zasilania.
Każde wyjście AUX wyposażone jest w zabezpieczenie przeciwzwarciowe (SCP), w postaci bezpiecznika topikowego F 0,5A lub bezpiecznika polimerowego PTC 0,5A (możliwość założenia bezpieczników 1A, brak na wyposażeniu) oraz przepięciowe - warystory. Stan wyjść sygnalizowany jest poprzez pięć diod LED L1÷L5.
| AWZ533 (v 1.0) | |
| Napięcie zasilania | 10 V ÷ 30 V DC (-2%/+2%) / 10 V ÷ 24 V AC (-2%/+2%) |
| Napięcie wyjściowe | UAUX = UIN (zgodne z napięciem zasilania) |
| Pobór prądu | 6 mA ÷ 41 mA @ UIN=10 ÷ 30 V DC / 10 mA ÷ 32 mA @ UIN=10 ÷ 24 V AC |
| Ilość wejść zasilania | 1 (zacisk IN) – przewód 2,5 mm² max. |
| Ilość wyjść zasilania | 5 (zaciski AUX) – przewód 2,5 mm² max. |
| Zabezpieczenia | SCP (przeciwzwarciowe), OLP (przeciążeniowe), przepięciowe, 5x F 0,5 A lub PTC 0,5 A (możliwość zastosowania 1 A), warystory |
| Sygnalizacja optyczna | diody LED zielone L1 ÷ L5 (stan wyjść AUX1÷AUX5), dioda LED czerwona LFPS (awaria) |
| Bezpieczniki | F1 ÷ F5: F 0,5 A lub PTC 0,5 A |
| Warunki pracy | II klasa środowiskowa, -10°C ÷ 50°C |
| Wymiary | L=150, W=43, H=30 mm (±2) |
| Montaż | listwa montażowa z taśmą przylepną, wkręty montażowe x 2 (otwory 3 mm) |
| Złącza | Φ0,51 ÷ 2,05 mm (AWG 24-12), 0,5 ÷ 2,5 mm² |
| Waga netto/brutto | 0,09 kg / 0,12 kg |
| Deklaracje, gwarancja | CE, 2 lata od daty produkcji |
Pulsar sp.j. Siedlec 150, 22-744 Łapczyca, biuro@pulsar.pl
