AWZ533 PULSAR Moduł bezpiecznikowy FTA - bezpieczniki topikowe

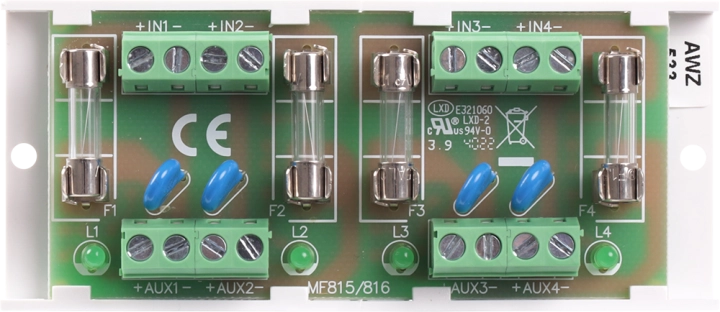

Moduł bezpiecznikowy AWZ533 Pulsar

Listwa bezpiecznikowa AWZ 533 Pulsar przeznaczona jest do rozdziału zasilania w systemach niskonapięciowych (dystrybucja zasilania). Posiada wejście IN do podłączenia zasilania: 10V-24V/AC/DC (np. Zasilacz buforowy, transformator itp.). Moduł posiada cztery niezależnie zabezpieczonych wyjść zasilania. Pojedyncze wyjście AUX wyposażone jest w zabezpieczenie, przeciwzwarciowe (SCP), w postaci bezpiecznika topikowego Stan wyjść sygnalizowany jest poprzez diody LED. Uszkodzenie bezpiecznika sygnalizowane jest poprzez zapalenie odpowiedniej diody LED.

Właściwości AWZ 533 Pulsar

• Obudowa brak, konstrukcja typu “open-frame”, IP00
• Wymiary W=100, L=43, H=20 [mm, +/-2]
• Waga netto/brutto 0,04 / 0,07 [kg]
• Montaż taśma montażowa lub wkręt montażowy x 2
• Napięcie zasilania 10÷24V DC/AC (-/+5%)
• Napięcie wyjściowe 10÷24V DC/AC (-/+5%)
• Ilość wejść 4
• Ilość wyjść 4
• Zabezpieczenie przeciwzwarciowe (SCP) 1,5A F bezpiecznik topikowy (max.)
• Zabezpieczenie przeciążeniowe (OLP) 1,5A F bezpiecznik topikowy (max.)
• Zabezpieczenie nadnapięciowe (OVP) brak
• Zabezpieczenie przepięciowe warystory (x4)
• Akustyczna sygnalizacja pracy brak
• Optyczna sygnalizacja pracy diody LED: sygnalizacja uszkodzenia bezpiecznika (x4)*
• Warunki pracy II klasa środowiskowa, -10°C÷ 40°C
• Certyfikaty, deklaracje CE, RoHS
• Uwagi wyprowadzenia na złączach f 0,41÷1,63 (AWG 26-14) * sygnalizacja wymaga podłączenia obciążenia R max. 10kW
