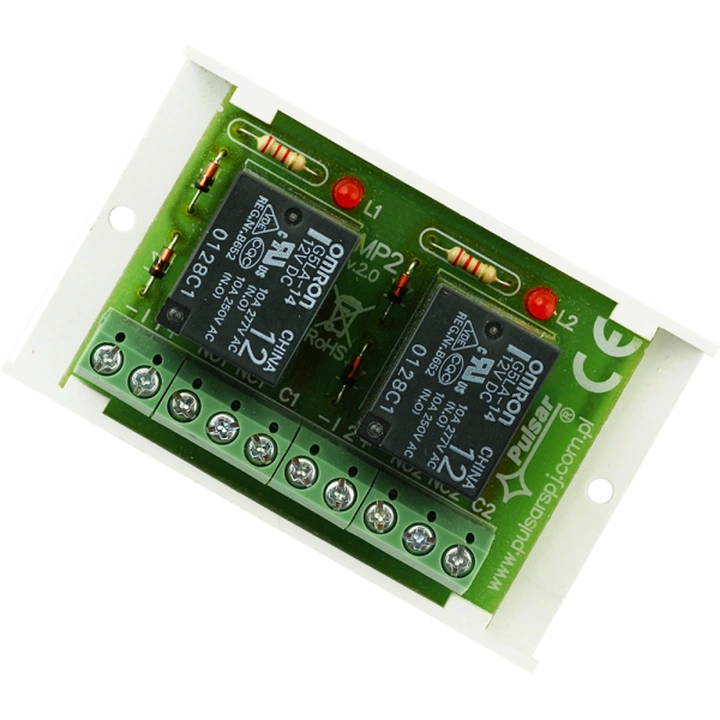

AWZ529 PULSAR Moduł przekaźnikowy MP2

Moduł przekaźnikowy AWZ 529 PULSAR przeznaczony jest do stosowania w instalacjach nisko-napięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych SSWiN, kontroli dostępu KD. Może być stosowane do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Moduł zapewnia pełną separacje galwaniczną zasilania (sygnału wyzwalania) i źródeł zasilania odbiorników. Moduł posiada optyczną sygnalizację stanu pracy.

DANE TECHNICZNE AWZ529 PULSAR:

• Obudowa brak, konstrukcja typu “open-frame”, IP00
• Wymiary W=70, L=43, H=20 [mm, +/-2]
• Waga netto/brutto 0,04 / 0,07 [kg]
• Montaż taśma montażowa lub wkręt montażowy x 2
• Napięcie zasilania cewki 10÷14V DC (-5%/+5%),
• Prąd sterowania cewki 37mA@12VDC
• Rezystancja cewki 400 W (-/+10%)
• Moc cewki 450mW
• Ilość przekaźników: 2
• Maksymalne napięcie łączeniowe: 30Vdc /50Vac max.
• Maksymalny prąd łączeniowy: 2A max.
• Maksymalna moc łączeniowa: 60W/100VA
• Styki przekaźnika C/NC/NO
• Czas załączenia/wyłączenia 10ms/8ms (-/+5%)
• Zabezpieczenie przeciwzwarciowe (SCP, OCP) brak
• Zabezpieczenie przeciążeniowe (OLP) brak
• Zabezpieczenie nadnapięciowe (OVP) brak
• Zabezpieczenie przepięciowe brak
• Akustyczna sygnalizacja pracy brak
• Optyczna sygnalizacja pracy diody LED: stan zasilania cewki (x2)
• Warunki pracy II klasa środowiskowa, -10°C÷ 40°C
• Certyfikaty, deklaracje CE, RoHS
• Uwagi wyprowadzenia na złączach f 0,41÷1,63 (AWG 26-14)
