WSD-1 W2 Wyłącznik pożarowego sygnału dźwiękowego

WSD-1 W2 Wyłącznik pożarowego sygnału dźwiękowego

Wyłącznik sygnału dźwiękowego WSD-1 W2. Zadaniem wyłącznika jest wyłączenie sygnału akustycznego pochodzącego sygnalizatorów (pozostawiając sygnał optyczny). Współpracuje z urządzeniami W2 serii: SA-K, SA-KN a także sygnalizatorami SAOZ-Pk, głosowymi i głosowo-optycznymi SGOO-Pgz2. Wyłącznik stosowany jest w systemach sygnalizacji pożaru, w celu ułatwienia prowadzenia akcji ewakuacyjnej.

Dane techniczne wyłącznika WSD-1 W2:

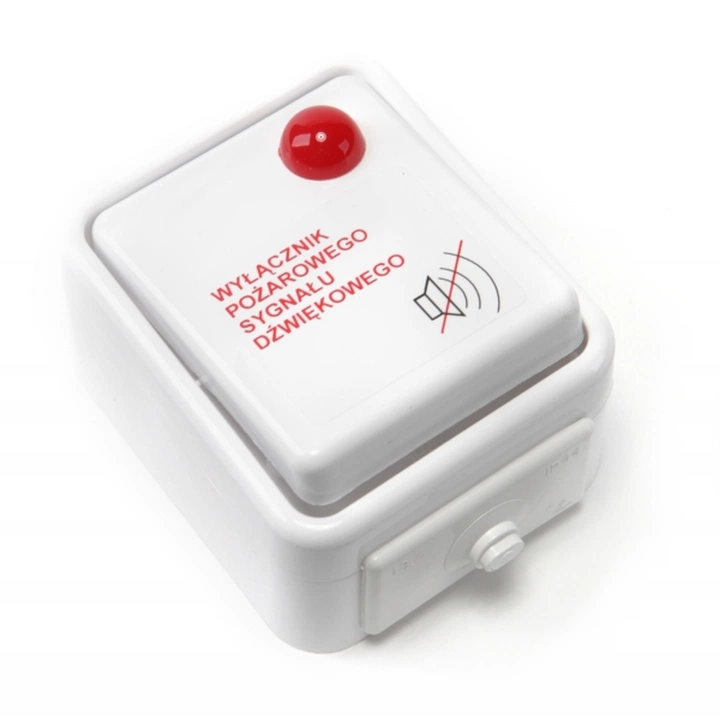

Wyłącznik WSD-1 W2 składa się z obudowy z tworzywa sztucznego z klawiszem monostabilnym. W klawiszu umieszczono element sygnalizacyjny. Przewody z sygnalizatora dołącza się do zacisków umieszczonych na płytce drukowanej. Wyłącznik montowany jest do ściany dwoma wkrętami. Pojawienie się sygnału alarmowego w centralce sygnalizacji pożarowej lub pojawienie się sygnału alarmowego z tytułu zadziałania czujki, powoduje wysterowanie podłączonego do niej sygnalizatora serii SA-K, SA-KN lub sygnalizatora serii SG.

Sygnał akustyczny sygnalizatora można wyłączyć poprzez naciśnięcie klawisza wyłącznika WSD-1. Fakt ten sygnalizuje pulsująca dioda LED. Dioda pulsuje tak długo, dopóki sygnał alarmowy z centralki sygnalizacji pożarowej nie zniknie w wyniku kasowania centralki. Ponowne pojawienie się sygnału alarmowego z centralki lub z tytułu zadziałania czujki spowoduje ponowne zadziałanie odpowiednich sygnalizatorów.

W przypadku sygnalizatorów SA-K5, SA-K6, SA-K7  zastosowanie jednego wyłącznika WSD-1 umożliwia wyłączenie tylko jednego sygnalizatora. W przypadku sygnalizatorów serii SA-K5N oraz SA-K7N, w zależności od miejsca podłączenia wyłącznika WSD-1 można wyłączyć zarówno lokalnie jeden sygnalizator (wyłącznik WSD-1 podłączony do sygnalizatora "slave") lub całą sieć sygnalizatorów (wyłącznik WSD-1 podłączony do sygnalizatora "master").
