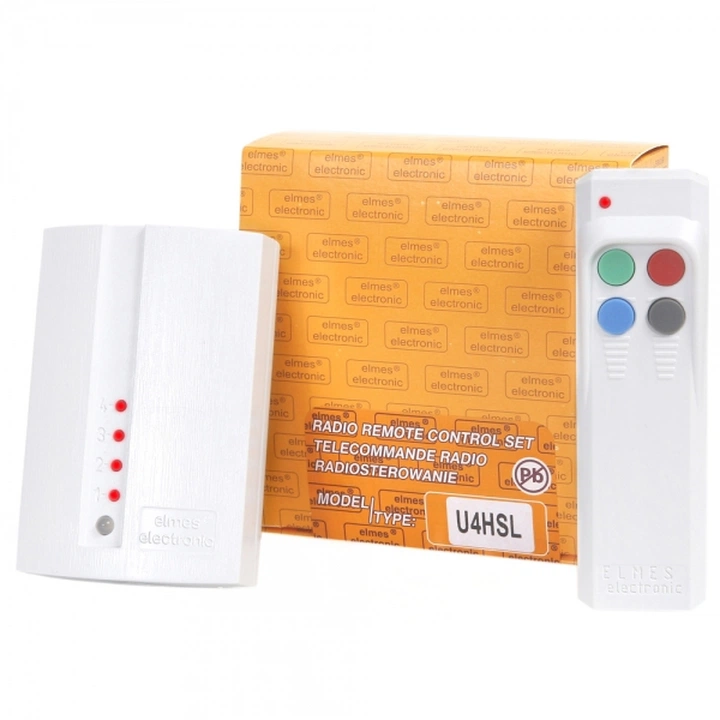

U4HSL Elmes Zestaw zdalnego sterowania, radiolinia czterokanałowa, 1 pilot, superheterodyna, 200 m

Czterokanałowy zestaw sterowania radiowego U4HSL Elmes

Czterokanałowa radiolinia U4HSL firmy Elmes przeznaczona jest do pracy w systemach alarmowych i zdalnego sterowania. W zestawie znajduje się jeden pilot CH4H200T oraz odbiornik U4HR. Urządzenia wykorzystują system kodowania zmiennego KEELOQ^®. Współpracują ze wszystkimi pilotami i detektorami oraz z nadajnikiem RP501 produkcji Elmes Elektronik dla pasma radiowego 434 MHz (433,92 MHz).

Pobudzenie pilota lub innego nadajnika zaprogramowanego do odbiornika załącza przekaźnik na jego wyjściu i włącza odpowiadającą mu diodę LED. W zależności od ustawionego trybu pracy danego wyjścia:

• w trybie monostabilnym: załączenie trwa przez zaprogramowany wcześniej czas
• w trybie bistabilnym: załączenie trwa do chwili ponownego użycia pilota (nadajnika), czyli na przemian w cyklu włącz / wyłącz przekaźnik

Tryb bistabilny dotyczy większości typów nadajników. Inaczej jest przy współpracy z nadajnikiem RP501 pracującym w trybie przekaźnika radiowego lub detektorami CTX3H i CTX4H pracującymi w trybie detekcji otwarcia/zamknięcia. W przypadku tych urządzeń, niezależnie od ustawionego trybu pracy kanału w odbiorniku, załączenie wyjścia trwa do chwili jego wyłączenia w nadajniku.

Specyfikacja techniczna radiolinii U4HSL Elmes:

• Odbiornik i nadajniki przystosowane do pasma radiowego 434 MHz (433,92 MHz)
• 4 wyjścia przekaźnikowe separowane galwanicznie o obciążalności: 1 A / 30 VDC lub 0,5 A / 125 VAC
• Czas załączenia wyjść przekaźnikowych w trybie monostabilnym: od 0,25 s do 4 godzin
• Zasilanie odbiornika (dla wersji urządzenia 12 VDC): 10÷15 VDC
• Pobór prądu:
  • Spoczynkowy 20 mA
  • Maks. 120 mA
• Obciążalność wyjścia sygnalizacyjnego S: 1A / 60V

Radiolinia ELMES jako centrala alarmowa

Radiolinia U4HS może pełnić funkcję mini centrali alarmowej - umożliwia budowę prostego systemu alarmowego o następujących cechach:

• Cztery bezprzewodowych linii alarmowych
• Uzbrojenie i rozbrojenie alarmu z pilota
• Pamięć dla maksymalnie 112 urządzeń bezprzewodowych
• Pamięć alarmu (także przy braku zasilania) z sygnalizacją linii alarmu diodą LED
• Pamięć stanu uzbrojenia lub rozbrojenia alarmu po wyłączeniu zasilania
• Funkcja antynapadowa „panic” przy naciśnięciu przycisku pilota ponad 2s
• Ograniczenie ilości wywołań alarmu do 5 w czasie uzbrojenia
• Cztery wyjścia przekaźnikowe typu NO/NC (wybór zworką) o następującym znaczeniu:
  • wyj. D1 - sygnalizacja czuwania
  • wyj. D2 - o dowolnym przeznaczeniu, załączane np. z 2 przycisku pilota
  • wyj. D3 – alarmowe, do sygnalizatora akustycznego / optycznego
  • wyj. D4 - alarmowe, 24 godzinne (alarm TAMPER w detektorze lub przycisk „panic”)
• Wyjście typu OC (open collector - 1A/60V) do zewn. sygnalizatora akustycznego:
  • sygnalizacja uzbrojenia jednym impulsem, a rozbrojenia - dwoma
  • sygnalizacja wystąpienia alarmu 6-ma krótkimi impulsami przy rozbrajaniu
• Dwukolorowa dioda świecąca LED sygnalizująca:
  • uzbrojenie alarmu – kolor czerwony, rozbrojenie – zielony
  • wystąpienie alarmu - pulsuje na czerwono w uzbrojeniu i przez 2 min. po rozbrojeniu
  • słabą baterię w detektorze – pulsuje na zielono, gdy alarm jest rozbrojony, (ilość pulsów <1÷8> określa numery linii, w których wystąpił alarm lub ze słabą baterią)
