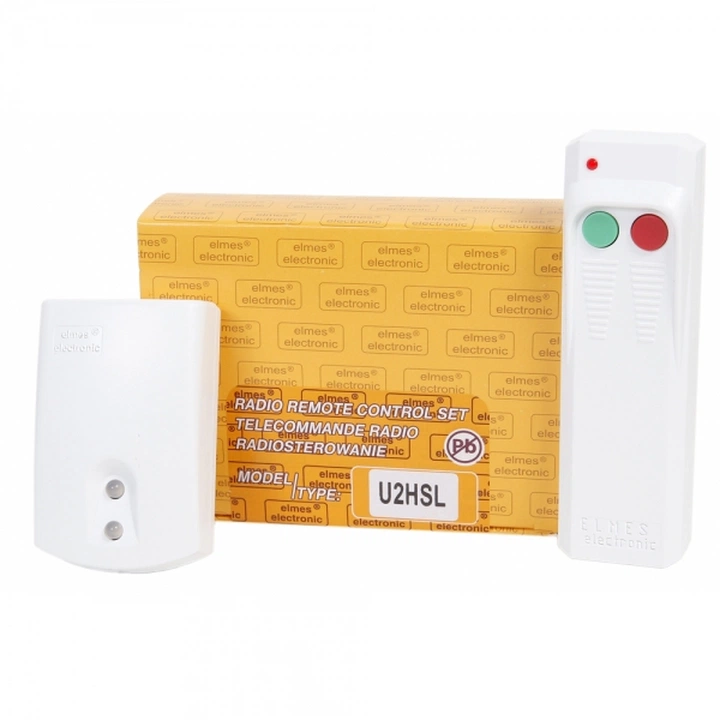

U2HSL Elmes Zestaw zdalnego sterowania, radiolinia dwukanałowa, 1 pilot, superheterodyna, 200 m

Możliwość przypisania dowolnych przycisków pilota do dowolnych wyjść odbiornika

Odbiornik posiada dwa przyciski programowania: PRG1 przypisany do pierwszego kanału odbiornika i PRG2 – do drugiego. Wybierając przy programowaniu jeden z nich można przypisać dowolny przycisk pilota do wybranego kanału odbiornika. Więcej, ten sam przycisk pilota można wpisać również do drugiego kanału odbiornika, albo dwa przyciski pilota wpisać do jednego kanału odbiornika. Cechy te umożliwiają realizację poniższych sposobów sterowania:

1. Część pilotów jednoprzyciskowych steruje wyjściem nr 1, a inna - wyjściem nr 2
2. Jeden przycisk pilota załącza oba wyjścia na raz
3. Jeden przycisk pilota załącza wyjście, a drugi - wyłącza
4. Dowolny przycisk pilota czteroprzyciskowego CH4HT załącza wyjście 1, a dowolny inny - wyjście 2

Różne tryby pracy wyjść odbiornika

W tym systemie każde naciśnięcie przycisku pilota powoduje wygenerowanie i wysłanie nowego kodu. Odbiornik śledzi te zmiany i reaguje wyłącznie na nowy kod. Kody raz użyte nie są akceptowane. Uniemożliwia to ponowne użycie kodów przechwyconych.

Tryby pracy odbiornika

Wyjścia odbiornika mogą pracować w jednym z wielu trybów:

1. Pilot załącza wyjście na zaprogramowany czas. Kolejne naciśnięcie pilota przedłuża czas załączenia
2. Pilot na przemian załącza i wyłącza wyjście
3. Pilot załącza wyjście na zaprogramowany czas, ale możliwe jest wcześniejsze wyłączenie z pilota
4. Pilot na przemian załącza i wyłącza wyjście (jak tryb 2), ale gdy jedno wyjście jest załączone, nie można włączyć drugiego
5. Jak tryb 3, ale gdy jedno wyjście jest załączone, nie można włączyć drugiego
6. Wyjście jest załączone tak długo, jak długo naciśnięty jest pilot
7. Jeden przycisk pilota załącza wyjście, a drugi - wyłącza

Diody świecące LED

Odbiornik posiada dwie diody świecące LED sygnalizujące stan wyjść przekaźnikowych. Dioda świeci na zielono, gdy załączone jest odpowiadające jej wyjście, a na czerwono – gdy jest wyłą-czone. W trybie programowania używana jest tylko dioda kanału nr 1 (górna).

Wyjście sygnalizacyjne S

Odbiornik posiada wyjście typu otwarty kolektor o obciążalności 1A/60V (oznaczone literą „S”), które sygnalizuje chwile załączenia i wyłączenia każdego wyjścia – podając odpowiednio dwa lub jeden impuls zwarcia do masy w cyklu: 0,5/0,5 s (impuls/przerwa). Sygnalizuje także naciśnięcie przycisku pilota, gdy to naciśnięcie nie załącza wyjścia, a jedynie przedłuża czas podtrzymania wyjścia (tryb A). Natomiast w trybach B(4) i D(4), w których pierwszy przycisk pilota załącza, a drugi wyłącza wyjście przekaźnikowe, na wyjściu „S” pojawiają się dwa impulsy przy każdym naciśnięciu pierwszego przycisku pilota, a jeden impuls – przy każdym naciśnięciu drugiego.

Pamięć pilotów

Odbiornik może współpracować z maksymalnie 104 pilotami (za wyjątkiem trybów C i D z tabeli powyżej, w których pamięć jest ograniczona do 20). Wprowadzenie do pamięci 105-ego kasuje pierwszy, itd.

Instalacja

Odbiornik należy instalować z uwzględnieniem ochrony przed wilgocią i innymi niekorzystnymi czynnikami atmosferycznymi. Przy instalacji należy pamiętać o tym, że na zasięg działania urzą-dzenia niekorzystnie wpływają: elementy metalowe, urządzenia elektryczne, urządzenia radio-nadawcze, a także ściany i stropy budynku. Przed każdą trwałą instalacją odbiornika należy przeprowadzić test zasięgu działania zestawu w miejscu instalacji. Do oceny poziomu sygnałów radiowych zaleca się stosować wskaźnik RFM.
