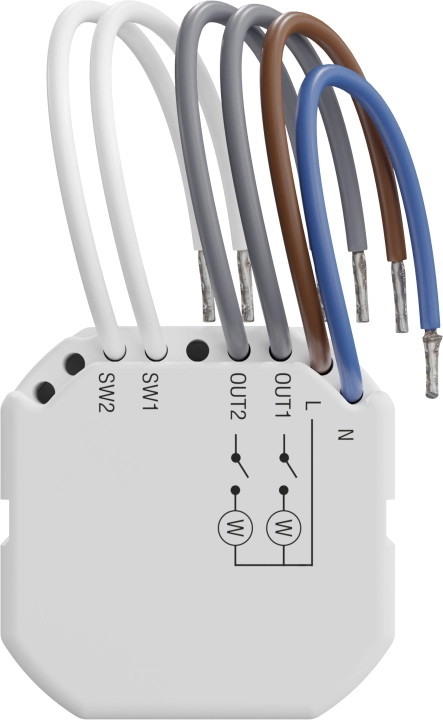

Smart 2-CH Relay PM SATEL Bezprzewodowy sterownik 230V AC ASW-220 z pomiarem mocy

Dwukanałowy sterownik 230 V AC z pomiarem mocy ASW-220 SATEL

ASW-220 SATEL to nowoczesny, bezprzewodowy sterownik przeznaczony do zarządzania dwoma niezależnymi obwodami elektrycznymi 230 V AC. Urządzenie umożliwia zdalne oraz lokalne sterowanie odbiornikami energii, a dodatkowo oferuje funkcję pomiaru mocy pobieranej przez podłączone urządzenia. Pracuje w dwukierunkowym systemie radiowym ABAX 2, zapewniając integrację z systemami alarmowymi i automatyką budynkową SATEL.

Sterownik znajduje zastosowanie w instalacjach inteligentnego domu, systemach SSWiN oraz w rozwiązaniach automatyki, gdzie wymagane jest sterowanie oświetleniem, gniazdami elektrycznymi lub innymi odbiornikami energii.

ASW-220 przeznaczony jest do montażu w standardowych puszkach elektroinstalacyjnych o średnicy minimum 60 mm, zarówno podtynkowych, jak i natynkowych. Zasilanie realizowane jest bezpośrednio z sieci 230 V AC, co pozwala na łatwą integrację z istniejącą instalacją elektryczną.

Funkcjonalność sterowania i dwa niezależne kanały

ASW-220 został wyposażony w dwa programowalne wyjścia przekaźnikowe, co pozwala na niezależne sterowanie dwoma urządzeniami elektrycznymi. Każdy kanał może pracować w trybie zdalnym lub lokalnym, co zwiększa elastyczność integracji w instalacji.

Urządzenie umożliwia:

• sterowanie odbiornikami 230 V AC,
• niezależną pracę dwóch wyjść,
• sterowanie z poziomu systemu ABAX 2,
• lokalne sterowanie za pomocą wejść sterujących,
• podłączenie przycisków monostabilnych (dzwonkowych) lub przełączników bistabilnych.

Dzięki separacji galwanicznej wyjść zwiększona jest odporność układu na zakłócenia oraz bezpieczeństwo pracy instalacji.

Pomiar mocy i kontrola zużycia energii

Jedną z kluczowych funkcji urządzenia jest możliwość monitorowania poboru energii dla każdego kanału niezależnie. Funkcja pomiaru mocy pozwala na analizę pracy podłączonych urządzeń oraz optymalizację zużycia energii w obiekcie.

Parametry wyjść:

• maksymalne obciążenie: 2 × 1250 VA,
• obciążalność prądowa: 2 × 5 A.

Komunikacja bezprzewodowa ABAX 2

ABAX 2 zapewnia stabilną, szyfrowaną transmisję danych w paśmie 868 MHz. System wykorzystuje szyfrowanie AES oraz mechanizmy dywersyfikacji kanałów transmisji, co zwiększa odporność na zakłócenia i poprawia niezawodność działania.

Sterownik współpracuje z:

• kontrolerami ACU-220 i ACU-280,
• centralami BE WAVE Hybrid,
• kontrolerami BE WAVE Smart HUB,
• retransmiterem ARU-200.

Dodatkowo urządzenie obsługuje zdalną konfigurację oraz aktualizację oprogramowania, co upraszcza serwis i administrację systemem.

Właściwości:

• sterowanie urządzeniami elektrycznymi 230 V AC
• 2 programowalne wyjścia przekaźnikowe
  • sterowanie zdalne
  • sterowanie lokalne przy użyciu wejść sterujących
  • separacja galwaniczna wyjść
  • maksymalne obciążenie 2 x 1250 VA
  • obciążalność prądowa 2 x 5 A
• 2 programowalne wejścia przewodowe
  • sterowanie lokalne wyjściem przekaźnikowym
  • możliwość podłączenia przycisku dzwonkowego lub przełącznika
  • możliwość sterowania dowolnymi urządzeniami w systemie
• funkcja pomiaru mocy pobieranej przez urządzenia podłączone do wyjść sterownika
• współpraca z*
  • kontrolerami ACU-220 i ACU-280
  • centralami BE WAVE Hybrid
  • kontrolerami BE WAVE Smart HUB
  • retransmiterem ARU-200
• praca w paśmie częstotliwości 868 MHz
• szyfrowana w standardzie AES dwukierunkowa komunikacja radiowa
• dywersyfikacja kanałów transmisji – 4 kanały umożliwiające automatyczny wybór tego, który pozwoli na transmisję bez interferencji z innymi sygnałami
• zdalna aktualizacja oprogramowania sterownika
• zdalne konfigurowanie
• zasilanie napięciem 230 V AC
• montaż w puszkach elektroinstalacyjnych podtynkowych i natynkowych o minimalnej średnicy 60 mm

*szczegółowe dane dostępne w instrukcji urządzenia
