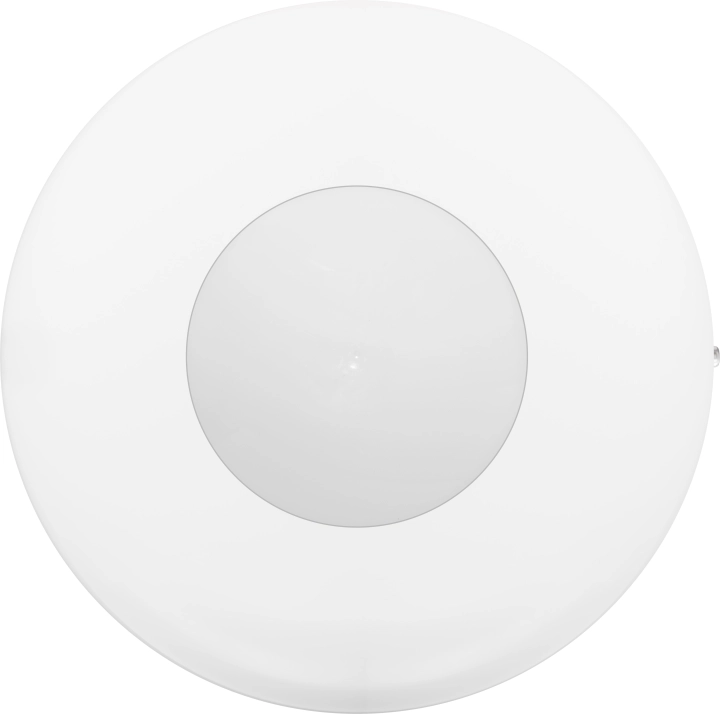

SATEL SLIM-S-DUAL-PRO Sufitowa czujka dualna PIR+MW z antymaskingiem

Model SLIM-S-DUAL-PRO SATEL jest to przewodowa czujka dualna do montażu nawierzchniowego (wersja S). Czujka sufitowa z aktywnym antymaskingiem IR zgodnym z normą EN 50131-2-2 dla Grade 3. Urządzenie przeznaczone jest do pracy wewnątrz obiektów mieszkalnych, biurowych i komercyjnych, gdzie wymagane jest dyskretne wzornictwo oraz szeroki obszar detekcji.

Detektor wykorzystuje dwa tory detekcji – pasywną podczerwień (PIR) oraz mikrofalę (MW), co pozwala skutecznie wykrywać ruch przy jednoczesnym ograniczeniu liczby fałszywych alarmów. Dodatkowo zastosowano cyfrową kompensację temperatury, która utrzymuje wysoką skuteczność detekcji nawet przy zmianach temperatury otoczenia.

Szeroki obszar detekcji i montaż sufitowy

SLIM-S-DUAL-PRO został zaprojektowany do montażu bezpośrednio na powierzchni sufitu. Konstrukcja sufitowa pozwala uzyskać równomierny nadzór pomieszczenia bez konieczności instalowania klasycznych czujek ściennych. Rozwiązanie sprawdza się szczególnie w biurach, recepcjach, ciągach komunikacyjnych, salonach sprzedaży czy nowoczesnych wnętrzach mieszkalnych.

Maksymalny obszar detekcji zależy od wysokości montażu i wynosi:

ø 6 m / 28 m² przy wysokości montażu 2,4 m
ø 10 m / 79 m² przy wysokości montażu 3,5 m

Regulowana czułość detekcji umożliwia dopasowanie pracy urządzenia do charakterystyki chronionego pomieszczenia.

Nawierzchniowa czujka sufitowa SLIM LINE SATEL

Zabezpieczenia i zgodność z normami

Czujka spełnia wymagania normy EN 50131 dla stopnia zabezpieczenia Grade 3, potwierdzający spełnienie rygorystycznych wymagań dotyczących detekcji i odporności na sabotaż. Wbudowany mechanizm detekcji antymaskingu IR wykrywa próby zaklejenia, zamalowania lub przysłonięcia soczewki. Urządzenie wyposażono również w zabezpieczenia sabotażowe chroniące przed otwarciem obudowy oraz oderwaniem czujki od podłoża.

Wbudowany wskaźnik LED ułatwia uruchomienie systemu oraz diagnostykę pracy urządzenia podczas instalacji.

Najważniejsze cechy SLIM-S-DUAL-PRO:

spełnia wymagania normy EN 50131-2-4 dla Grade 3

detekcja ruchu przy pomocy dwóch czujników: pasywnego czujnika podczerwieni (PIR) i czujnika mikrofalowego (MW)

maksymalny obszar detekcji:

ø 6 m / 28 m² – wysokość montażu 2,4 m
ø 10 m / 79 m² – wysokość montażu 3,5 m

cyfrowy algorytm detekcji ruchu dla obu czujników

cyfrowa kompensacja temperatury

regulowana czułość detekcji obu czujników

możliwość oddzielnego testowania czujników

cyfrowy filtr sygnałów odbieranych przez czujnik mikrofalowy zapewniający odporność na zakłócenia wywołane przez sieć energetyczną oraz lampy wyładowcze

wybór trybu pracy: podstawowy lub zaawansowany

aktywny antymasking IR zgodny z normą EN 50131-2-4 dla Grade 3

możliwość konfigurowania ustawień:

przyciski na module elektroniki
pilot OPT-1

wbudowane rezystory parametryczne: 1,1 k, 4.7 k, 5,6 k

wskaźnik LED:

wybór koloru świecenia (dostępne 7 kolorów)
zdalne włączanie/wyłączanie wskaźnika

zdalne włączanie/wyłączanie trybu konfigurowania

nadzór układu detekcji ruchu

zasilanie napięciem 12 V DC (15%)

kontrola napięcia zasilania

ochrona sabotażowa przed otwarciem obudowy i oderwaniem od podłoża

montaż na powierzchni sufitu

Dwie wersje urządzenia, dwa sposoby montażu

Sufitowe czujki ruchu serii SLIM LINE występują w dwóch wersjach: S - montaż nawierzchniowy, R - montaż wpuszczany.

Parametry techniczne SLIM-S-DUAL-PRO SATEL :

	SLIM-S-DUAL-PRO
Częstotliwość mikrofali	24,125 GHz
Maksymalny obszar detekcji (montaż na wysokości 3,5 m)	ø 10 m [79 m²]
Maksymalny obszar detekcji (montaż na wysokości 2,4 m)	ø 6 m [28 m²]
Rezystory parametryczne	2 x 1,1 / 2 x 4,7 / 2 x 5,6 kΩ
Rezystancja zestyku przekaźnika (wyjście antymaskingu)	26 Ω
Rezystancja zestyku przekaźnika (wyjście sabotażowe)	26 Ω
Rezystancja zestyku przekaźnika (wyjście alarmowe)	26 Ω
Wyjścia antymaskingu (przekaźnik NC, obciążenie rezystancyjne)	40 mA / 24 V DC
Wyjścia sabotażowe (przekaźnik NC, obciążenie rezystancyjne)	40 mA / 24 V DC
Wyjścia alarmowe (przekaźnik NC, obciążenie rezystancyjne)	40 mA / 24 V DC
Czas rozruchu	30 s
Stopień zabezpieczenia wg EN50131-2-4	Grade 3
Napięcie zasilania (±15%)	12 V DC
Spełniane normy	EN 50131-1, EN 50131-2-4, EN 50130-4, EN 50130-5
Czas sygnalizacji alarmu	2 s
Klasa środowiskowa wg EN50130-5	II
Wymiary	ø 120 x 37 mm
Maksymalna wilgotność	93±3
Masa	117 g
Maksymalny pobór prądu	50 mA
Pobór prądu w stanie gotowości	18 mA
Zalecana wysokość montażu	2,4…3,5 m
Zakres temperatur pracy	-10°C...+55°C
Wykrywalna prędkość ruchu	0,2...3 m/s
