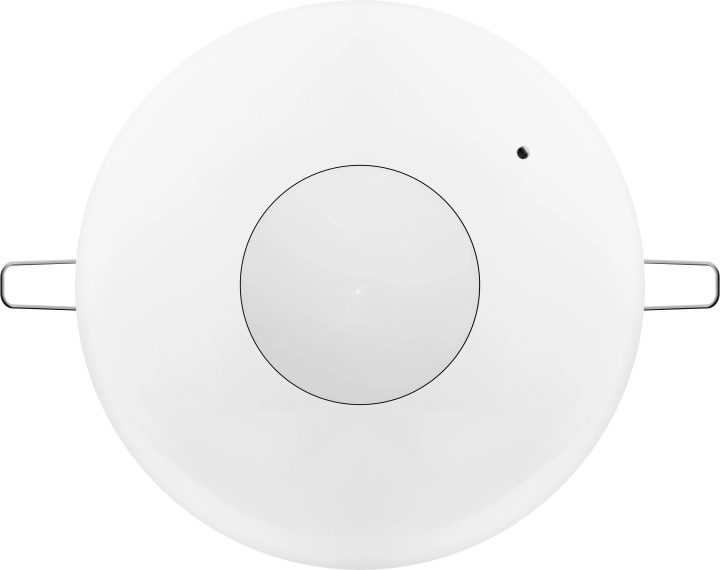

SATEL SLIM-R-PIR-PRO Sufitowa czujka ruchu PIR z antymaskingiem IR
Model SLIM-R-PIR-PRO SATEL jest to przewodowa czujka PIR do montażu wpuszczanego (wersja R). Czujka sufitowa z aktywnym antymaskingiem IR zgodnym z normą EN 50131-2-2 dla Grade 3. Urządzenie przeznaczone jest do pracy wewnątrz obiektów mieszkalnych, biurowych i komercyjnych, gdzie wymagane jest dyskretne wzornictwo oraz szeroki obszar detekcji. Świetnie sprawdzi się w pomieszczeniach z podwieszanym sufitem.
Czujka wykorzystuje pasywny tor podczerwieni PIR oraz cyfrowy algorytm analizy sygnału, dzięki czemu skutecznie wykrywa ruch przy jednoczesnym ograniczeniu liczby fałszywych alarmów. Dodatkowo zastosowano cyfrową kompensację temperatury, która utrzymuje wysoką skuteczność detekcji nawet przy zmianach temperatury otoczenia.
Szeroki obszar detekcji i montaż sufitowy
Czujnik SLIM-R-PIR-PRO został zaprojektowany do montażu wpuszczanego w pomieszczeniu z sufitem podwieszanym lub z karton-gipsu. Dzięki montażowi na równi z powierzchnią sufitu czujka wtapia się w otoczenie, stając się niemal niewidoczną.
Konstrukcja sufitowa pozwala uzyskać równomierny nadzór pomieszczenia bez konieczności instalowania klasycznych czujek ściennych. Rozwiązanie sprawdza się szczególnie w biurach, recepcjach, ciągach komunikacyjnych, salonach sprzedaży czy nowoczesnych wnętrzach mieszkalnych.
Maksymalny obszar detekcji zależy od wysokości montażu i wynosi:
- ø 6 m / 28 m² przy wysokości montażu 2,4 m
- ø 10 m / 79 m² przy wysokości montażu 3,5 m
Regulowana czułość detekcji umożliwia dopasowanie pracy urządzenia do charakterystyki chronionego pomieszczenia.
Zabezpieczenia i zgodność z normami
Czujka spełnia wymagania normy EN 50131 dla stopnia zabezpieczenia Grade 3, potwierdzający spełnienie rygorystycznych wymagań dotyczących detekcji i odporności na sabotaż. Wbudowany mechanizm detekcji antymaskingu IR wykrywa próby zaklejenia, zamalowania lub przysłonięcia soczewki. Urządzenie wyposażono również w zabezpieczenia sabotażowe chroniące przed otwarciem obudowy oraz przemieszczeniem czujnika.
Wbudowany wskaźnik LED ułatwia uruchomienie systemu oraz diagnostykę pracy urządzenia podczas instalacji.
Najważniejsze cechy SLIM-R-PIR-LUNA:
- spełnia wymagania dla stopnia zabezpieczenia EN 50131 Grade 3
- aktywny antymasking IR zgodny z normą EN 50131-2-2 dla Grade 3 (z opóźnieniem: 1 s/60 s)
- detekcja ruchu przy pomocy pasywnego czujnika podczerwieni (PIR)
- maksymalny obszar detekcji:
- ø 6 m / 28 m2 – wysokość montażu 2,4 m
- ø 10 m / 79 m2 – wysokość montażu 3,5 m
- możliwość zdalnego przełączania między dwoma zaprogramowanymi poziomami czułości
- konfigurowanie parametrów pracy czujki
- przyciski na module elektroniki
- pilot OPT-1
- cyfrowy algorytm detekcji ruchu
- cyfrowa kompensacja temperatury
- regulowana czułość detekcji
- wbudowane rezystory parametryczne: 1,1 k, 4,7 k, 5,6 k
- wskaźnik LED:
- wybór koloru świecenia (dostępne 7 kolorów)
- zdalne włączanie/wyłączanie wskaźnika
- zdalne włączanie/wyłączanie trybu konfigurowania
- nadzór układu detekcji ruchu
- zasilanie napięciem 12 V DC (15%)
- kontrola napięcia zasilania
- ochrona sabotażowa przed otwarciem obudowy i przemieszczeniem czujki (opcjonalne, po włączeniu detekcji przemieszczenia czujki)
Dwie wersje urządzenia, dwa sposoby montażu
Sufitowe czujki ruchu serii SLIM LINE występują w dwóch wersjach: S - montaż nawierzchniowy, R - montaż wpuszczany.
Parametry
techniczne SLIM-R-PIR-PRO SATEL :
| |
SLIM-R-PIR-PRO |
| Spełniane normy |
EN 50131-1, EN 50131-2-2, EN 50130-4, EN 50130-5 |
| Maksymalny obszar detekcji (montaż na wysokości 3,5 m) |
ø 10 m [79 m²] |
| Maksymalny obszar detekcji (montaż na wysokości 2,4 m) |
ø 6 m [28 m²] |
| Rezystory parametryczne |
2 x 1,1 / 2 x 4,7 / 2 x 5,6 kΩ |
| Rezystancja zestyku przekaźnika (wyjście antymaskingu) |
26 Ω |
| Rezystancja zestyku przekaźnika (wyjście sabotażowe) |
26 Ω |
| Rezystancja zestyku przekaźnika (wyjście alarmowe) |
26 Ω |
| Wyjścia antymaskingu (przekaźnik NC, obciążenie rezystancyjne) |
40 mA / 24 V DC |
| Wyjścia sabotażowe (przekaźnik NC, obciążenie rezystancyjne) |
40 mA / 24 V DC |
| Wyjścia alarmowe (przekaźnik NC, obciążenie rezystancyjne) |
40 mA / 24 V DC |
| Stopień zabezpieczenia wg EN50131-2-2 |
Grade 3 |
| Czas rozruchu |
30 s |
| Napięcie zasilania (±15%) |
12 V DC |
| Czas sygnalizacji alarmu |
2 s |
| Klasa środowiskowa wg EN50130-5 |
II |
| Wymiary |
ø 130 x 42 mm |
| Maksymalna wilgotność |
93±3% |
| Masa |
140 g |
| Maksymalny pobór prądu |
45 mA |
| Pobór prądu w stanie gotowości |
17 mA |
| Zalecana wysokość montażu |
2,4…3,5 m |
| Zakres temperatur pracy |
-10°C...+55°C |
| Wykrywalna prędkość ruchu |
0,2...3 m/s |
