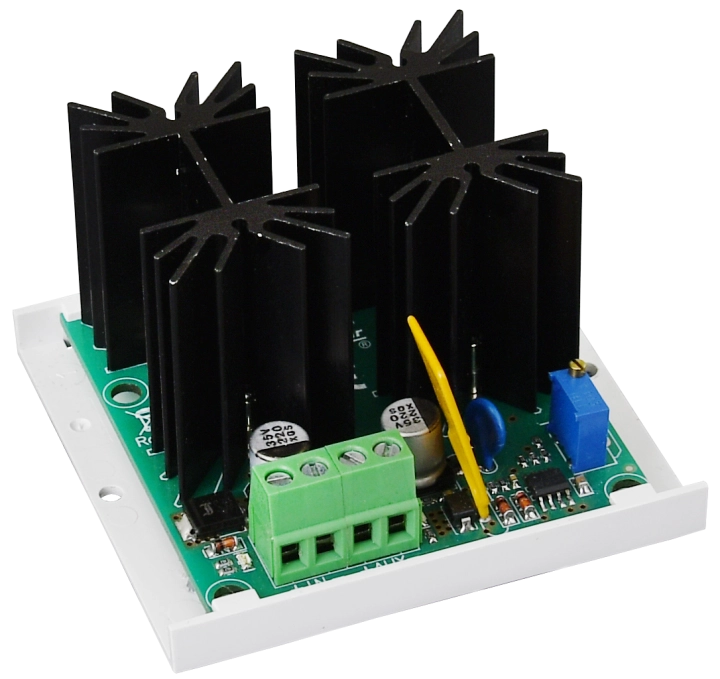

Reduktor napięcia RN 12V/5A - RN500 PULSAR, służy do obniżenia i stabilizacji napięcia DC z zakresu 12÷14V do wartości 12V (regulacja 11V÷Uin DC). W przypadku, gdy napięcie wejściowe spadnie poniżej progu ustawionego napięcia wyjściowego, następuje całkowite otwarcie tranzystora i reduktor przewodzi bezstratnie (spadek napięcia ΔU<1%). Pozwala to na pełne wykorzystanie energii zgromadzonej w akumulatorze zasilacza przy pracy bateryjnej.
Reduktor RN500 w połączeniu z typowym zasilaczem buforowym dedykowany jest do zasilania urządzeń wymagających stabilizowanego napięcia 10V÷12V DC. W szczególności dedykowany jest do systemów telewizji przemysłowej CCTV (kamery, podświetlacze IR), kontroli dostępu KD i innych, w których występują urządzenia zasilane napięciem 12V DC (-10%/+5%) i nie mogą być zasilane bezpośrednio z wyjścia 13,8V DC zasilacza buforowego.
Maksymalny prąd obciążenia reduktora wynosi 5A (moc odbiornika P= 60W maks.). Wyjście reduktora RN500 wyposażone jest w zabezpieczenie przeciążeniowe (OLP) i przeciwzwarciowe (SCP). Reduktor wyposażony jest w optyczną sygnalizację pracy informującą o stanie zasilania DC i wyjścia DC. Moduł nie posiada izolacji galwanicznej pomiędzy wej/wyj (IN-AUX), pracuje na wspólnym potencjale „masy” (0V) (zaciski IN- oraz AUX- są połączone galwanicznie = zacisk wspólny).
| RN500 | |
| Napięcie zasilania | max. 14 V DC (±5%) |
| Napięcie wyjściowe | < 12 V DC nom. (±0,3 V) |
| Zakres nastawy napięcia wyjściowego | 11 V ÷ Uin (fabrycznie 12 V DC) |
| Moc odbiornika | 60 W max. |
| Prąd wyjściowy | 5 A max. |
| Pobór prądu przez układy modułu | 5 mA max. |
| Zabezpieczenia | Przeciwzwarciowe SCP; Przeciążeniowe OLP; 110% ÷ 150% mocy reduktora – ograniczenie prądu poprzez bezpiecznik powracalny PTC; Ponowne uruchomienie ręczne |
| Sygnalizacja optyczna | IN – dioda sygnalizująca stan zasilania DC (czerwona, stan normalny – światło ciągłe); AUX – dioda sygnalizująca stan zasilania DC na wyjściu modułu (zielona, stan normalny – światło ciągłe) |
| Warunki pracy | II klasa środowiskowa; Temperatura pracy: -10°C ÷ 40°C; Wymagany swobodny przepływ powietrza wokół reduktora w celu konwekcyjnego chłodzenia |
| Wymiary | L=76, W=70, H=45 [+/- 2mm] |
| Mocowanie | Listwa montażowa z taśmą przylepną lub kołki montażowe x 4 (PCB fi=4,2mm) |
