1586.00 zł
1289.43 zł netto

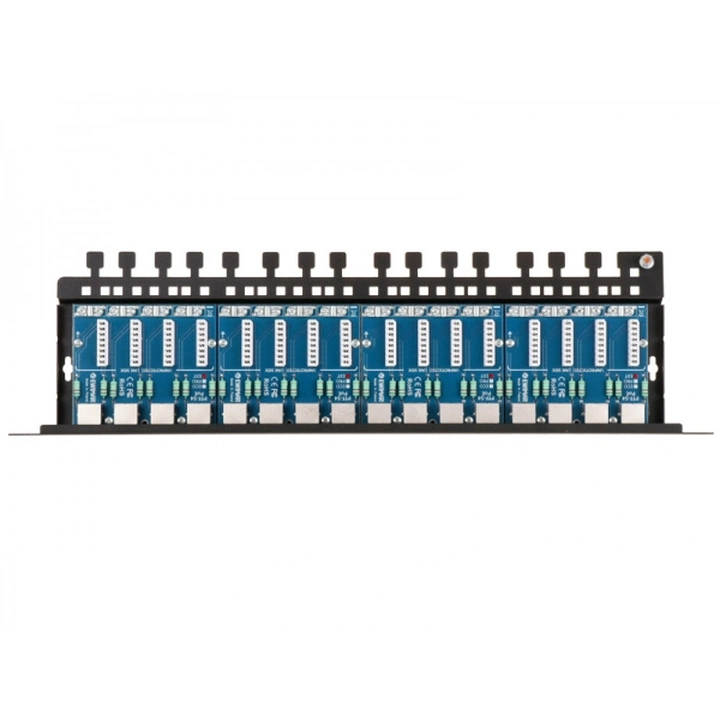

Zabezpieczenie przeciwprzepięciowe PTU-516R-PRO/PoE jest produktem o podwyższonej skuteczności ochronnej, zawierającym w sobie dwa stopnie z odsprzęgającą linią opóźniającą w postaci rezystorów podwyższonej mocy, konfliktowe ładunki odprowadzając bezpośrednio do ziemi. Metoda ta świetnie eliminuje przepięcia elektrostatyczne oraz bezpośrednie przepływy dużych prądów udarowych. Model jest podstawową ochroną dla kamer CCTV IP montowanych na zewnątrz budynków, a staranność jego wykonania oraz bardzo niska pojemność obwodu gwarantują brak ingerencji w sieć LAN. PTU 516R PRO PoE posiada dodatkowo ochronę między wydzielonymi parami, które są używane do zasilania urządzeń końcowych (48 V PoE). Model ten składa się z czterech paneli PTU-54-PRO/PoE.
Ewimar PTU 516R PRO PoE jest szesnastokanałowym zabezpieczeniem o niskiej pojemności obwodu 6-15 pF oraz maksymalnym poziomie przepięcia obwodu wynoszącym do 1 kV. W urządzeniu zawarte jest 2-stopniowe zabezpieczenie w postaci ochronnika gazowego i mostka ochronnego. Zasilanie PoE posiada sygnalizowaną zmianę stanu (wchodzącego / wychodzącego), a samo urządzenie wyposażono w precyzyjne gniazda KRONE oraz RJ-45.
Zalecane jest wcześniejsze podłączenie zabezpieczenia przeciwprzepięciowego PTU-516R-PRO/PoE Ewimar do działającego uziemienia lub przewodu ochronnego PE, dla zwiększenia skuteczności działania urządzenia. Montaż możliwy jest w szafie Rack 19 cali, a także na ścianie (otwory w obudowie).
| Model | PTU-516R-PRO/PoE |
| Producent | Ewimar |
| Linia danych | |
| Ilość kanałów LAN | 16 |
| Możliwość rozbudowy | Brak, tylko wymiana na inny moduł |
| Obsługiwane typy sieci LAN |
|
| Złącze wejściowe (przewód) | Złącze LSA (Krone) + zacisk ekranu |
| Złącze wyjściowe (urządzenie) |
|
| Rodzaje stosowanych przewodów |
|
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp | 2kA na każdą żyłę przewodu (14kA łącznie) |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP C3 | 20V |
| Prąd wyładowczy (8/20µS, linia-linia ) Iimp | 100A |
| Chronione Linie |
|
| Pojemność (linia-linia) @1MHz | 6-15pF |
| Pojemność (linia-ziemia) @1MHz | 1-2pF |
| Rezystancja szeregowa | 2,2Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Ilość stopni ochronnych | 2 (GDT, TVS) |
| Element odsprzęgający | Rezystor udarowy |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN | 58V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| Poziom ochrony UP | 93V |
| Prąd wyładowczy (8/20µS, linia-linia) Iimp | 100A |
| Prąd wyładowczy (8/20µS, linia-ziemia) Iimp | 2kA |
| Chronione pary |
|
| Standard pracy PoE | zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty mocy PoE na obwodach ochronnych |
|
| Cechy wspólne | |
| Wymiary | 480 x 41 x 130 (mm) |
| Zastosowanie | Ochrona urządzeń zainstalowanych na zewnątrz budynków |
| Sposób montażu | Montaż w szafie Rack 19" |
| Szczelność obudowy | nie dotyczy |
| Temperatura pracy | -30ºC~60ºC |
Do pobrania
Instrukcja instalacji Ewimar PTU-516R-PRO (PoE)
