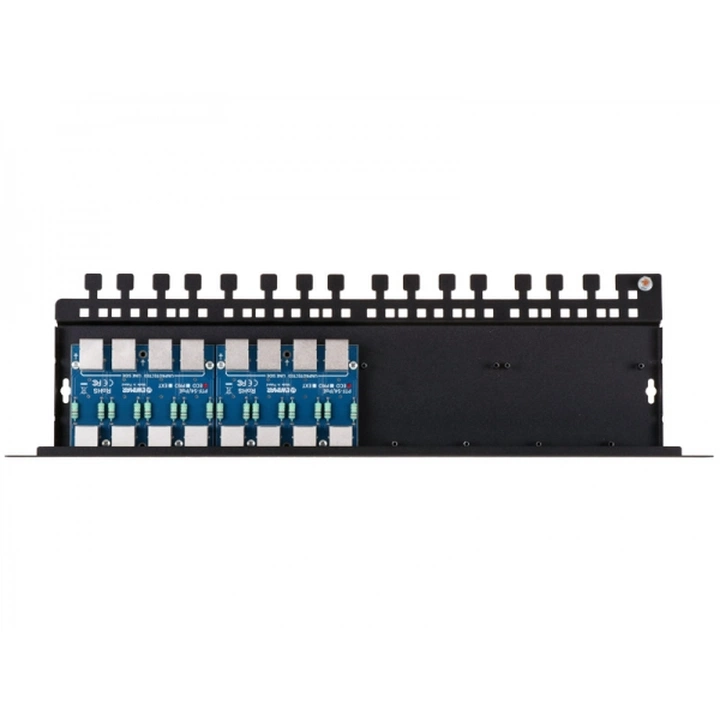

PTF-58R-EXT/PoE Ewimar Zabezpieczenie IP serii EXTREME, 8 kanałów

Numer produktu: 7036
(0 opinii)
  • Ogranicznik przepięć sieci LAN, seria EXT
  • Ilość kanałów LAN: 8
  • Rodzaj złącz wejściowych: RJ-45 / RJ-45
  • Zgodność z przewodami UTP i FTP 5 kategorii
  • Zwiększona skuteczność do 1kV / 2~4kA
  • Wymienne moduły 4-kanałowe
  • Wbudowane szybkie bezpieczniki MOSFET
  • Niezależna ochrona obwodów PoE
  • Mocowanie w szafie Rack lub na ścianie

1297.65

1055.00 zł netto

Produkt dostępny
Czas na zwrot: 14 dni
Dostawa: darmowa
Gwarancja: 36 miesięcy
Przewidywana dostawa: w poniedziałek

PTF-58R-EXT/PoE Ewimar​ Wysokiej klasy zabezpieczenie, zawierające 3 stopnie ochronne. Posiada wbudowane automatyczne bezpieczniki MOSFET o czasie reakcji 1uS, działające jako szybki i skuteczny element odsprzęgający, tworzący barierę podczas trwania przepięcia. Daje to bardzo wysoki poziom ochrony zarówno przed przepięciami, jak i nagłymi skokami różnic potencjałów. Seria Extreme zalecana jest do ochrony urządzeń LAN, gdzie urządzenia końcowe montowane są ma masztach słupach lub dachach i narażone są na bezpośrednie wyładowania atmosferyczne. Urządzenie zbudowane jest w oparciu o 2 wymienne moduły 4-kanałowe (PTF-54-EXT/PoE), umieszczone w jednej obudowie. Zapewnia to bezproblemową ich wymianę w przypadku awarii lub użycie modułów z innej serii, celem przystosowania do potrzeb instalacji.


Seria Extreme posiada najnowsze rozwiązanie w postaci super-szybkich bezpieczników automatycznych, wykonywanych w technologii MOSFET. Zapewniają one bardzo niską oporność elektryczną podczas normalnej pracy, przez co w układzie LAN nie powoduje żadnych strat. Podczas przepływu prądu, kontrolowane jest jego natężenie i wzrost powyżej ustalonej wartości, obwód wejściowy automatycznie odłączany od obwodu wyjściowego w czasie maksymalnym 1uS. Zapewnia to całkowite odizolowanie warstwy fizycznej LAN od przewodu na czas zaistnienia ryzyka oraz powoduje szybsze narastanie napięcia na elementach ochronnych, dzięki czemu szybciej odbywa się reakcja na powstałe przepięcie. Czas przepięcia może trwać nieprzerwanie przez dowolnie długi czas, a po jego ustąpieniu połączenie elektryczne przywracane jest automatycznie w ciągu 1uS. Konstrukcja taka wielokrotnie zwiększa skuteczność i szybkość zadziałania zabezpieczenia i przyczynia się do jego bardzo wysokiej odporności na uszkodzenie.

Aby uniknąć uszkodzenia bezpieczników elektronicznych, konieczne jest podłączenie przewodu uziemiającego do istniejącego uziemienia (spełniającego wymagania zapisane w obowiązujących przepisach) lub przewodu PE instalacji elektrycznej. Niezalecane jest podłączenie urządzenia do instalacji odgromowej budynku.



Dane techniczne zabezpieczenia LAN PTF-58R-EXT/PoE Ewimar:

Model PTF-58R-EXT/PoE
Producent Ewimar
Linia danych
Ilość kanałów LAN 8
Możliwość rozbudowy Do 16 kanałów
Obsługiwane typy sieci LAN
  • 10Base-T
  • 100Base-T
  •  skrętka kategorii 5, 5e, i 6
Złącze wejściowe (przewód)
  • Gniazdo RJ-45
  • ekranowane
Złącze wyjściowe (urządzenie)
  • Gniazdo RJ-45
  • ekranowane
Rodzaje stosowanych przewodów UTP / FTP kategorii 5, 5e i 6
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp 2kA na każdą żyłę przewodu (14kA łącznie)
Napięcie znamionowe DC (linia-linia) UN 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP C3 8V
Prąd wyładowczy (8/20µS, linia-linia ) Iimp 2kA z uwzględnieniem działania MOSFET
Chronione Linie
  • 1-2
  • 3-6
Pojemność (linia-linia) @1MHz 6-15pF
Pojemność (linia-ziemia) @1MHz 1-2pF
Rezystancja szeregowa 6Ω / linię
Prąd znamionowy IN 300mA / linię
Ilość stopni ochronnych 3 (GDT, MOSFET, TVS)
Element odsprzęgający Super szybki bezpiecznik MOSFET
Linia PoE
Napięcie znamionowe DC (linia-linia) UN 58V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
Poziom ochrony UP 93V
Prąd wyładowczy (8/20µS, linia-linia) Iimp 100A
Prąd wyładowczy (8/20µS, linia-ziemia) Iimp 2kA
Chronione pary
  • (1+2)-(3+6)
  • (4+5)-(7+8)
Standard pracy PoE zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Straty mocy PoE na obwodach ochronnych
  • IEEE 802.3af:
    • 48VDC:
      • opcja A: 0,6W
      • opcja B: 0,35W
  • IEEE 802.3at:
    • 54VDC:
      • opcja A: 1,6W
      • opcja B: 0,6W
  • IEEE 802.3bt, Typ 3:
    • 54VDC:
      • opcja AB: 1,2W
  • *) dane dla maksymalnego przewidzianego obciążenia
Cechy wspólne
Wymiary 480 x 41 x 130 (mm)
Zastosowanie Ochrona urządzeń zainstalowanych na konstrukcjach metalowych
Sposób montażu Montaż w szafie Rack 19"
Szczelność obudowy nie dotyczy
Temperatura pracy -30ºC~60ºC
