Ogranicznik przepięć PTF-51-PRO/PoE/Micro v2 to urządzenie przeznaczone do zabezpieczenia routerów, switchy LAN, kamer IP, punktów dostępowych WiFi oraz innych urządzeń, które pracują w sieci Ethernet. Zapewnia skuteczną ochronę przed nagłym wzrostem napięcia na poszczególnych parach skrętki UTP, a także chroni przed skutkami przepięć oraz wyładowań atmosferycznych czy działaniem paralizatorów elektronicznych.
Ogranicznik ochrania indywidualnie każdą parę transmisyjną eliminując przepięcia powyżej 3,5 V wewnątrz nich oraz doprowadza do ziemi ładunki o wartościach do 2,5kA. Chroni przed przepięciami także urządzenia, gdzie występuje wzrost napięcia na liniach zasilających PoE w każdym z możliwych standardów. PTF-51-ECO/PoE/Micro v2 zapobiega przed wzrostem napięcia powyżej 58V, w związku z czym chroni przed uszkodzeniem zasilacze urządzeń końcowych, jak np. switche lub kamery IP.
Zalecane jest stosowanie zabezpieczenia PTF-51-PRO/PoE/Micro v2 do ochrony urządzeń końcowych, instalowanych na zewnątrz budynków (ściany, poddasza), gdzie może pojawić się przeskok iskry od innych konstrukcji bądź wartość zaindukowanego ładunku wewnątrz przewodów może być duża.
Skuteczność ochrony w przypadku ogranicznika PTF-51-PRO/PoE/Micro v2 wynosi 2,5kA // 8/20 µs (lnia-ziemia) dla każdej żyły przewodu z bezpośrednim odprowadzeniem ładunku do ziemi. W przypadku wielożyłowego przewodu LAN, daje to wysoki poziom ochrony urządzeń montowanych na zewnątrz budynków (12 kA łącznie).
Dzięki małym gabarytom oraz wbudowanemu przewodowi z wtykiem RJ45 ogranicznik PTF-51-PRO/PoE/Micro v2 umożliwia ukrycie go w niedużej obudowie. Nadaje się więc znakomicie do ochrony kamer przemysłowych IP, które posiadają podstawy/puszki instalacyjne ukrywające akcesoria i wszelkie połączenia montażowe.
W celu zwiększenia poziomu ochrony przeciwprzepięciowej oraz poprawy właściwości mechanicznych, wersja 2 ogranicznika PTF-51-PRO/PoE/Micro została zaprojektowana od podstaw wraz z okablowaniem i obudową.
UWAGA! Aby zapewnić odpowiedni poziom ochrony, konieczne jest podłączenie ogranicznika do uziemienia. W przypadku jego braku do przewodu ochronnego PE.
| Linia danych | |
|---|---|
| Ilość kanałów | 1 |
| Zgodność z okablowaniem | 10Base-T, 100Base-T |
| Stosowany z okablowaniem | FTP, UTP dowolnej kategorii |
| Złącze wejściowe (strona niechroniona) | gniazdo RJ-45 |
| Złącze wyjściowe (strona chroniona) | przewód z wtykiem RJ-45 |
| Ilość stopni ochronnych | 2 (GDT, TVS) |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy (8/20µs, linia-ziemia) Iimp / żyła | 2,5kA (max) |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP | 20V |
| Prąd wyładowczy (8/20µs, linia-linia) Iimp | 100A |
| Element odsprzęgający | Rezystor udarowy |
| Chronione linie | 1-2, 3-6 |
| Pojemność (linia-linia) @1MHz | 6-15pF |
| Pojemność (linia-ziemia) @1MHz | 1-2pF |
| Rezystancja szeregowa | 2,2Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN | 57V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| Poziom ochrony UP C3 | 93V |
| Prąd wyładowczy (8/20µS, linia-linia) Iimp C3 | 100A |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy (8/20µs, linia-ziemia) Iimp / żyła | 2,5kA (max.) |
| Chronione linie (pary) | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE | zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Cechy wspólne | |
| Wymiary | 56 x 31 x 27.5 (mm) - tylko obudowa |
| Zastosowanie | Wewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66 |
| Sposób montażu | Obudowa wolnostojąca |
| Sposób uziemienia | Przewód |
| Szczelność obudowy | IP54 |
| Temperatura pracy | -40ºC~60ºC |

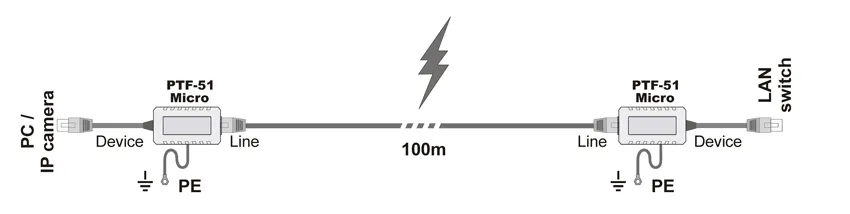

Schemat 1: Prawidłowe zabezpieczenie pojedynczej linii LAN z wykorzystaniem ograniczników serii PTF-51 Ewimar

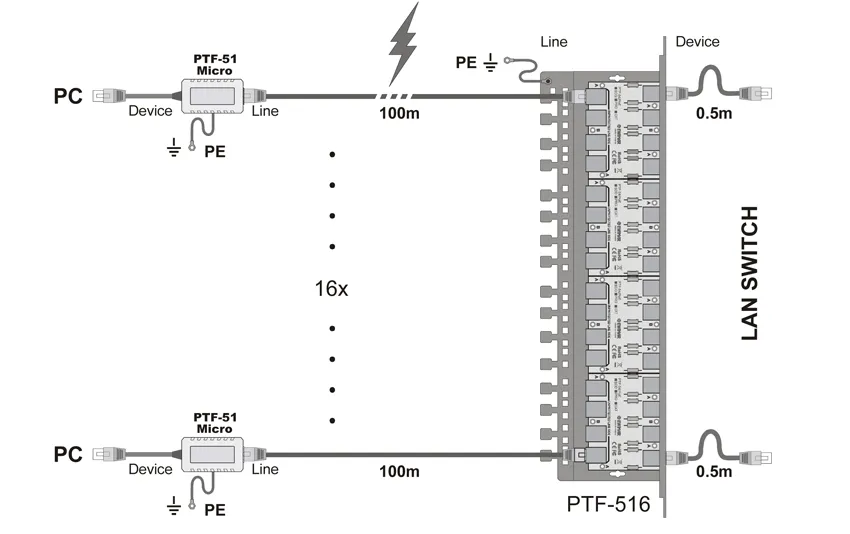

Schemat 2: Kompletna ochrona przepięciowa sieci LAN z wykorzystaniem ograniczników serii PTF Ewimar
