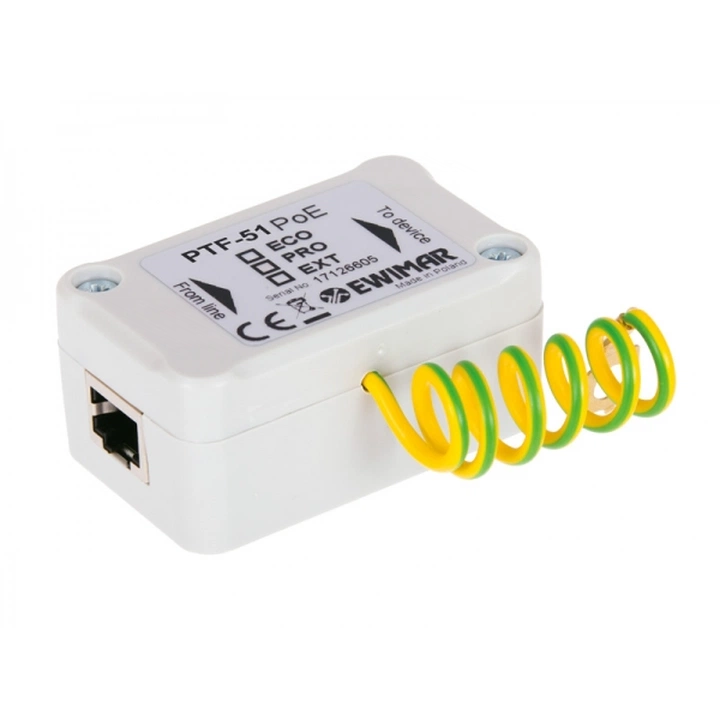

PTF-51-PRO/PoE Ewimar Zabezpieczenie przeciwprzepięciowe PRO z funkcją PoE

Numer produktu: 7027
(0 opinii)
  • Ogranicznik przepięć sieci LAN, seria PRO
  • Zgodność z przewodami UTP i FTP 5 kategorii
  • Maksymalne napięcie:
    • Uc: 3,5 V (linia danych) / 58 V (linia PoE)
    • linia-ziemia: 90 V DC
  • 2 stopnie ochrony: ochronnik gazowy, mostek ochronny
  • Standard pracy PoE: IEEE 802.3af typu A, B
  • Wymiary: 65 x 40 x 30 [mm]

146.37

119.00 zł netto

Produkt dostępny
Czas na zwrot: 14 dni
Dostawa: od 12.00 zł
Gwarancja: 36 miesięcy
Przewidywana dostawa: w poniedziałek

Zabezpieczenie przeciwprzepięciowe PTF-51-PRO/PoE jest produktem o podwyższonej skuteczności ochronnej, zawierającym w sobie dwa stopnie z odsprzęgającą linią opóźniającą w postaci rezystorów podwyższonej mocy, konfliktowe ładunki odprowadzając bezpośrednio do ziemii. Metoda ta świetnie eliminuje przepięcia elektrostatyczne oraz bezpośrednie przepływy dużych prądów udarowych. Model jest podstawową ochroną dla kamer CCTV IP montowanych na zewnątrz budynków, a staranność jego wykonania oraz bardzo niska pojemność obwodu gwarantują brak ingerencji w sieć LAN. PTF 1 PRO PoE posiada dodatkowo ochronę między wydzielonymi parami, które są używane do zasilania urządzeń końcowych (48 V PoE).



Ewimar PTF 51 PRO PoE jest jednokanałowym zabezpieczeniem o niskiej pojemności obwodu 6-15 pF oraz maksymalnym poziomie przepięcia obwodu wynoszącym do 1 kV. W urządzeniu zawarte jest 3-stopniowe zabezpieczenie w postaci ochronnika gazowego oraz mostka ochronnego. Zasilanie PoE posiada sygnalizowaną zmianę stanu (wchodzącego / wychodzącego), a samo urządzenie posiada gniazda RJ-45.



Zalecane jest wcześniejsze podłączenie zabezpieczenia przeciwprzepięciowego PTF-51-PRO/PoE Ewimar do działającego uziemienia lub przewodu ochronnego PE, dla zwiększenia skuteczności działania urządzenia.



Charakterystyka produktu PTF-51-PRO/PoE Ewimar:

  • Jednokanałowe zabezpieczenie przeciwprzepięciowe PRO z funkcją PoE
  • Urządzenie o podwyższonej skuteczności w sieciach LAN
  • 2-stopniowa ochrona przeciwprzepięciowa
  • Ekranowana obudowa oraz gniazda RJ-45
  • Zgodność z przewodami UTP i FTP 5 kategorii
  • Mała pojemność obwodu
  • Sygnalizacja wchodzącego i wychodzącego zasilania PoE
  • Niezależny odgromnik dla ekranu przewodu
  • Skuteczność do 1 kV / 2 kA



Specyfikacja zabezpieczenia przeciwprzepięciowego PTF 51  PRO PoE Ewimar:

Model PTF-51-PRO/PoE
Producent Ewimar
Linia danych
Ilość kanałów 1
Obsługiwane typy sieci LAN
  • 10Base-T
  • 100Base-T
  • skrętka kategorii 5, 5e, i 6
Złącze wejściowe (przewód) Gniazdo RJ-45
Złącze wyjściowe (urządzenie) Gniazdo RJ-45
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp 2kA na każdą żyłę przewodu (14kA łącznie)
Napięcie znamionowe DC (linia-linia) UN 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP C3 20V
Prąd wyładowczy (8/20µS, linia-linia ) Iimp 100A
Chronione Linie
  • 1-2
  • 3-6
Pojemność (linia-linia) @1MHz 6-15pF
Pojemność (linia-ziemia) @1MHz 1-2pF
Rezystancja szeregowa 2,2Ω / linię
Prąd znamionowy IN 300mA / linię
Ilość stopni ochronnych 2 (GDT, TVS)
Element odsprzęgający Rezystor udarowy
Linia PoE
Napięcie znamionowe DC (linia-linia) UN 58V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
Poziom ochrony UP 93V
Prąd wyładowczy (8/20µS, linia-linia) Iimp 100A
Prąd wyładowczy (8/20µS, linia-ziemia) Iimp 2kA
Chronione pary
  • (1+2)-(3+6)
  • (4+5)-(7+8)
Standard pracy PoE zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Straty mocy PoE na obwodach ochronnych
  • IEEE 802.3af,:
    • 48VDC:
      • opcja A: 0,6W
      • opcja B: 0,35W
  • IEEE 802.3at:
    • 54VDC:
      • opcja A: 1,6W
      • opcja B: 0,6W
  • IEEE 802.3bt, Typ 3:
    •  54VDC:
      • opcja AB: 1,2W
  • *) dane dla maksymalnego przewidzianego obciążenia
Cechy wspólne
Wymiary 65 x 30 x 40 (mm)
Zastosowanie Ochrona urządzeń zainstalowanych na zewnątrz
Sposób montażu Obudowa wolnostojąca / montaż na ścianie
Szczelność obudowy IP54
Temperatura pracy -30ºC~60ºC
