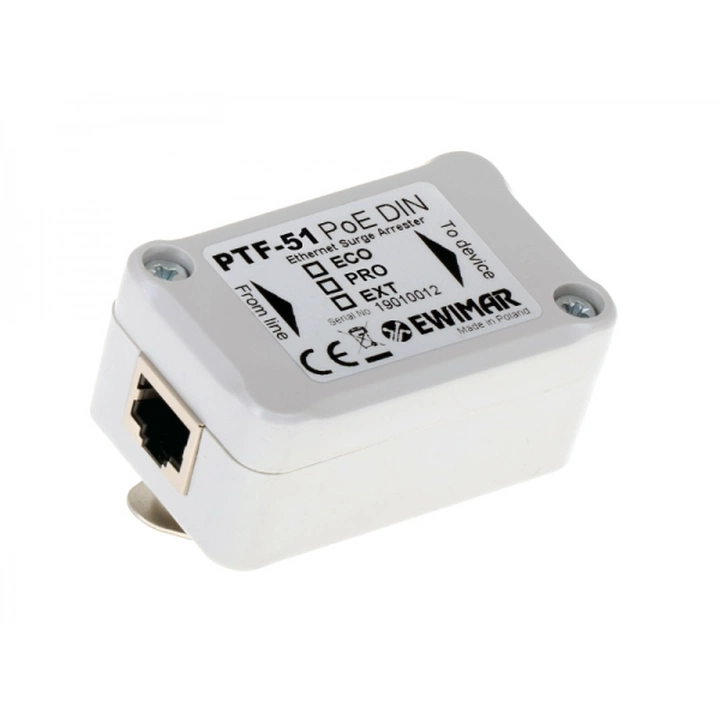

PTF-51-PRO/PoE/DIN Ewimar Zabezpieczenie LAN serii PRO na szynę DIN

Numer produktu: 7024
(0 opinii)
  • Ogranicznik przepięć sieci LAN, seria PRO
  • Zwiększony poziom ochrony
  • Zabezpieczenie linii sygnałowych i zasilania PoE
  • Skuteczność do 2~4kA
  • Podwójna ochrona PoE
  • Montaż na szynie DIN
  • Obudowa wysokiej jakości

239.84

195.00 zł netto

Produkt dostępny
Czas na zwrot: 14 dni
Dostawa: od 12.00 zł
Gwarancja: 36 miesięcy
Przewidywany czas dostawy: 3 dni

PTF-51-PRO/PoE/DIN Ewimar Zabezpieczenie dla systemów przemysłowych IP i innych urządzeń końcowych LAN umieszczonych na zewnątrz budynków. Dzięki mocowaniu na szynie DIN, urządzenie może być instalowane wewnątrz lub na zewnątrz w obudowach hermetycznych z zachowaniem wysokich standardów. Chroni przed skutkami przepięć oraz wyładowań atmosferycznych, a także aktami wandalizmu (działanie paralizatorów). Może być używane do zabezpieczania sieci LAN, narażonych na ryzyko przepięć o dużej wartości, chroniąc urządzenia końcowe oraz switche przed uszkodzeniem.



Urządzenie chroni każdą parę transmisyjną, gdzie następuje eliminacja przepięć powyżej 3V wewnątrz niej oraz odprowadza ładunki elektryczne do ziemi o wartościach do 2~4kA na 1 żyłę przewodu LAN. Dodatkowo niezależnie odprowadzane są ładunki z przewodu ekranowanego FTP do ziemi. Przewody 4,5 i 7,8 są połączone ze sobą, celem zwiększenia prądu przepływającego dla zasilania PoE (Power over Ethernet). Dzięki zastosowaniu nowoczesnych komponentów, zabezpieczenie PTF-51-PRO/PoE/DIN posiada bardzo niską pojemność co powoduje niską tłumienność dla transmisji danych.



PTF-51-PRO/PoE/DIN posiada rozbudowaną ochronę PoE, chroniącą obydwie grupy par zasilania przed wzrostem napięcia powyżej 58V i uszkodzeniem zasilaczy urządzeń końcowych, takich jak switche lub kamery IP. Konstrukcja została bardzo starannie wykonana pod względem ułożenia obwodów drukowanych, aby uniknąć pojawiania się przesłuchów pomiędzy kanałami oraz wprowadzania opóźnień pomiędzy poszczególnymi żyłami.



Dane techniczne zabezpieczenia LAN PTF-51-PRO/PoE/DIN Ewimar:

Model PTF-51-PRO/PoE/DIN
Producent Ewimar
Linia danych
Ilość kanałów 1
Obsługiwane typy sieci LAN
  • 10Base-T
  • 100Base-T
  •  skrętka kategorii 5, 5e, i 6
Złącze wejściowe (przewód) Gniazdo RJ-45
Złącze wyjściowe (urządzenie) Gniazdo RJ-45
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp 2kA na każdą żyłę przewodu (14kA łącznie)
Napięcie znamionowe DC (linia-linia) UN 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP C3 20V
Prąd wyładowczy (8/20µS, linia-linia ) Iimp 100A
Chronione Linie
  • 1-2
  • 3-6
Pojemność (linia-linia) @1MHz 6-15pF
Pojemność (linia-ziemia) @1MHz 1-2pF
Rezystancja szeregowa 2,2Ω / linię
Prąd znamionowy IN 300mA / linię
Ilość stopni ochronnych 2 (GDT, TVS)
Element odsprzęgający Rezystor udarowy
Linia PoE
Napięcie znamionowe DC (linia-linia) UN 58V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
Poziom ochrony UP 93V
Prąd wyładowczy (8/20µS, linia-linia) Iimp 100A
Prąd wyładowczy (8/20µS, linia-ziemia) Iimp 2kA
Chronione pary
  • (1+2)-(3+6)
  • (4+5)-(7+8)
Standard pracy PoE zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Straty mocy PoE na obwodach ochronnych
  • IEEE 802.3af:
    • 48VDC:
      • opcja A: 0,6W
      • opcja B: 0,35W
  • IEEE 802.3at:
    • 54VDC:
      • opcja A: 1,6W
      • opcja B: 0,6W
  • IEEE 802.3bt, Typ 3:
    •  54VDC:
      • opcja AB: 1,2W
  • *) dane dla maksymalnego przewidzianego obciążenia
Cechy wspólne
Wymiary 65 x 30 x 40 (mm)
Zastosowanie Wewnątrz
Sposób montażu na szynie DIN
Szczelność obudowy IP54
Temperatura pracy -30ºC~60ºC
