158.60 zł
128.94 zł netto
Zabezpieczenie przeciwprzepięciowe PTF-51-ENG/PoE/Micro zawiera w sobie ekonomiczne rozwiązania, mające za zadanie uchronić zainstalowane wewnątrz budynku urządzenia w sieci LAN. Zapewnia skuteczną ochronę przed nagłym wzrostem napięcia na poszczególnych parach skrętki UTP oraz chroni przed przepięciami elektrostatycznymi czy działaniem paralizatorów elektronicznych.
Ogranicznik wykorzystuje rozwiązanie Extreme No Ground, które po spełnieniu określonych warunków nie wymaga podłączania uziemiania. Urządzenie jest zatem dedykowane do pracy wewnątrz budynków, gdzie może pojawić się problem z doprowadzeniem przewodu uziemiającego do ogranicznika. Zastosowana technologia MOSFET jest skutecznym rozwiązaniem ochronnym dla przepięć, które indukują się wewnątrz poszczególnych par przewodu LAN (skuteczność ochrony 600A 8/20µs "linia-linia" dla każdej pary transmisyjnej PoE).
Dzięki małym gabarytom oraz wbudowanemu przewodowi z wtykiem RJ45 ogranicznik PTF-51-ENG/PoE/Micro umożliwia ukrycie go w niedużej obudowie. Nadaje się więc znakomicie do ochrony kamer przemysłowych IP, które posiadają podstawy/puszki instalacyjne ukrywające akcesoria i wszelkie połączenia montażowe.
Aby uzyskać pełną skuteczność ogranicznika serii ENG należy po drugiej stronie przewodu zastosować ogranicznik minimum serii PRO (w wersji 1-kanałowej lub wielokanałowej) oraz zapewnić mu odpowiednie uziemienie.
| Model | PTF-51-ENG/PoE/Micro |
| Producent | Ewimar |
| Linia danych | |
|---|---|
| Ilość kanałów | 1 |
| Zgodność z okablowaniem | 100Base-T (100Mbit), skrętka kategorii 5, 5e, i 6 |
| Złącze wejściowe (przewód) | Gniazdo RJ-45 |
| Złącze wyjściowe (urządzenie) | Przewód z wtykiem RJ-45 |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP C3 | 8V (po zadziałaniu MOSFET) |
| Prąd wyładowczy C1 (8/20µS, linia-linia) Iimp | 600A |
| Chronione Linie | 1-2, 3-6 |
| Pojemność (linia-linia) @1MHz | 6-15pF |
| Element odsprzęgający | Bezpiecznik MOSFET |
| Rezystancja szeregowa | 6Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN | 58V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| Poziom ochrony UP C3 | 93V |
| Prąd wyładowczy (8/20µS, linia-linia) Iimp C3 | 600A |
| Chronione pary | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE | zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Cechy wspólne | |
| Wymiary | 56 x 31 x 27.5 (mm) - tylko obudowa |
| Zastosowanie | Wewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66 |
| Sposób montażu | Wolnostojący |
| Szczelność obudowy | IP54 |
| Temperatura pracy | -30ºC~60ºC |

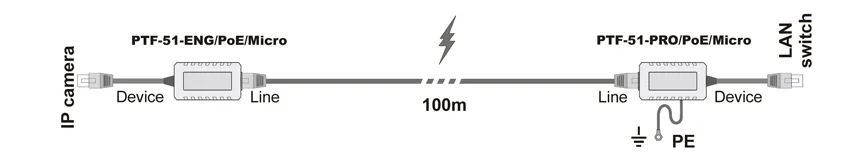

Schemat 1: Prawidłowe zabezpieczenie pojedynczej linii LAN z wykorzystaniem ograniczników serii PTF-51 Ewimar

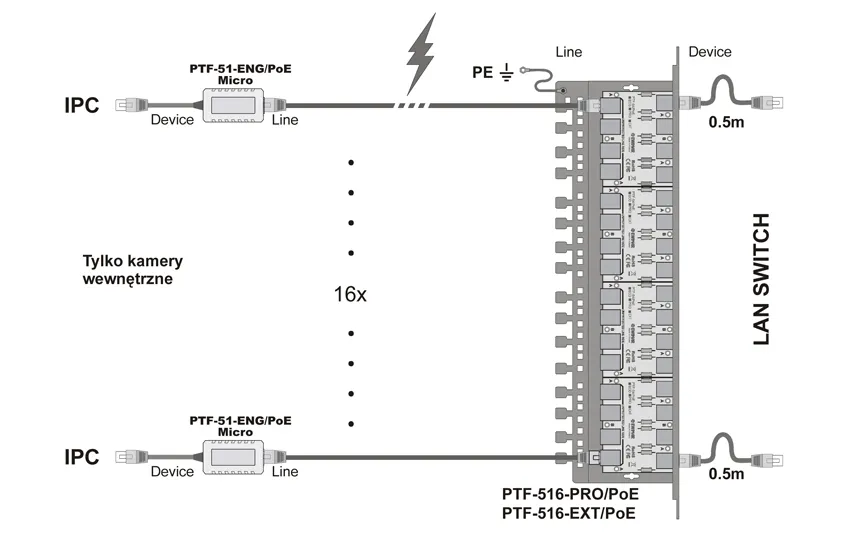

Schemat 2: Prawidłowe zabezpieczenie wielu sieci LAN z wykorzystaniem ograniczników serii PTF Ewimar

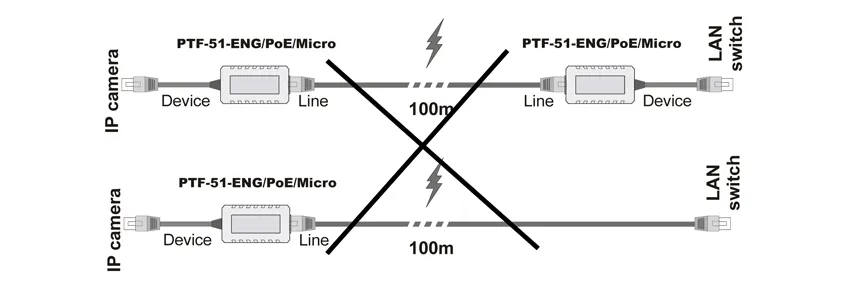

Schemat 3: Przykłady błędnej próby zabezpieczenia sieci LAN z wykorzystaniem ograniczników serii PTF Ewimar
