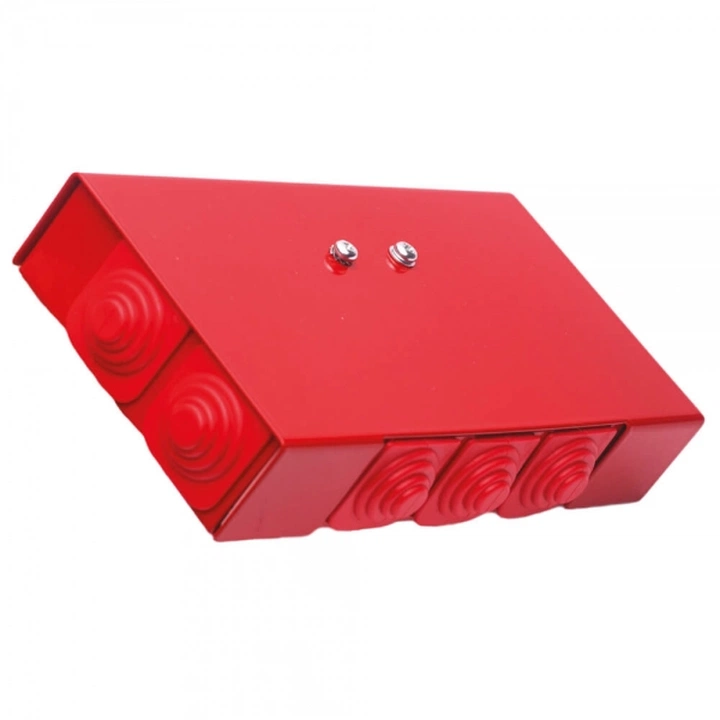

PIP-2AN / PRZELOTOWA / 6x4mm2 W2 Puszka instalacyjna przeciwpożarowa

Puszka instalacyjna PIP-2AN/PRZELOTOWA/6x4mm² firmy W2 stosowana jest w systemach sygnalizacji pożaru. Model ten to nie tylko nowe typoszeregi, nowa konstrukcja czy możliwość zastosowania przewodów o większym przekroju, ale i ułatwiony montaż (brak docisków kabla, wyrównanie wysokości "wejścia kabla" z zaciskiem kostki ceramicznej, przepusty kablowe wsuwane do góry, nowa konstrukcja przepustów). Zadaniem puszki jest zapewnienie ciągłości linii sygnałowej po spaleniu się sygnalizatora i niedopuszczenie do wyeliminowania z działania sygnalizatorów znajdujących się poza strefą pożaru.

Puszki instalacyjne p.poż. PIP-2AN W2 posiadają stosowne certyfikaty:

• Krajowy certyfikat stałości właściwości użytkowych nr 063-UWB-0194
• Krajową ocenę techniczną nr CNBOP-PIB-KOT-2019/0113-3704 wydanie 2

Puszka instalacyjna PIP-2AN/PRZELOTOWA/6x4mm² firmy W2 przeznaczona jest do:

• podłączenia sygnalizatorów np. typu SA-K5, SA-K6, SA-K7
• sygnalizatorów innych typów
• głośników systemów rozgłaszania przewodowego (DSO), klap dymnych itd.

DANE TECHNICZNE PUSZKI PIP 2AN W2:

OPIS KONSTRUKCJI PIP 2AN/PRZELOTOWA/6x4mm² :

Puszka instalacyjna do systemów pożarowych PIP-2AN/PRZELOTOWA/6x4mm² wykonana jest z blachy pokrytej czerwoną farbą proszkową. Zawiera ona kostki ceramiczne wraz z bezpiecznikiem przeciążeniowym jednorazowego zadziałania.
Puszka posiada osobne zaciski:

• do podłączenia wejścia linii sygnałowej
• do podłączenia wyjścia linii sygnałowej
• do podłączenia sygnalizatora lub innego urządzenia poprzez bezpiecznik

Puszka posiada dwa otwory do mocowania jej przy pomocy metalowych kołków do sufitu lub ściany. Puszka PIP-2AN/PRZELOTOWA/6x4mm² charakteryzuje się przelotowym prostym lub kątowym sposobem prowadzenia linii sygnalizacyjnej. Schematy przedstawiają możliwości podłączenia przewodów za pomocą puszki instalacyjnej PIP-2AN/PRZELOTOWA/6x4mm².
