49.00 zł
39.83 zł netto

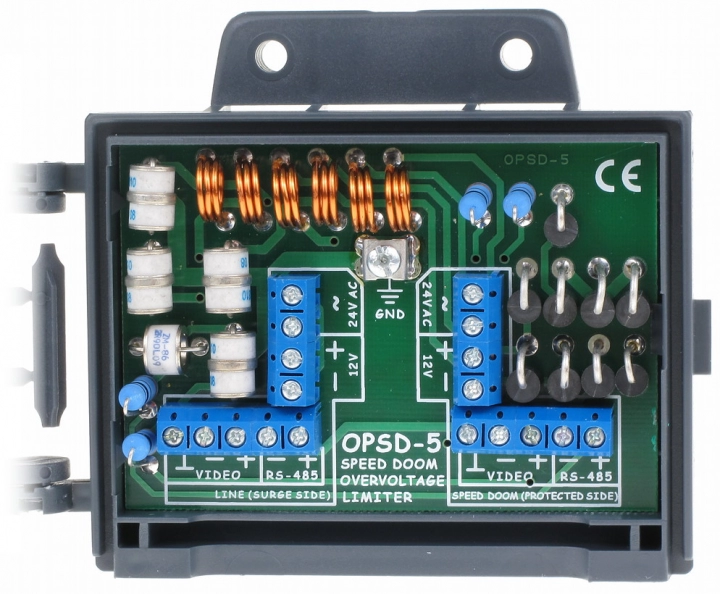

Ogranicznik przepięć OPSD-5 przeznaczony jest do ochrony przepięciowej kamer szybkoobrotowych (speed dome).
UWAGA! Prac połączeniowych nie można wykonywać w czasie burzy. OPSD-5 należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia.

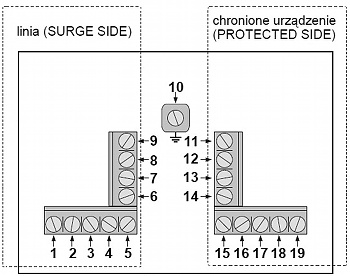

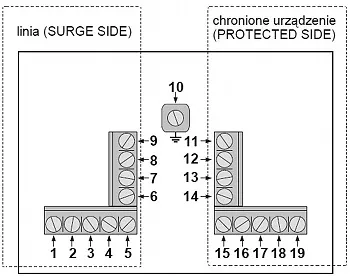

1. masa video, 2. video(-), 3. video(+), 4. RS-485(-), 5. RS-485(+), 6. 12V(-), 7. 12V(+), 8. AC 24V, 9. AC 24V, 10. uziemienie, 11. AC 24V, 12. AC 24V, 13. 12V(+), 14. 12V(-), 15. masa video, 16. video(-), 17. video(+), 18. RS-485(-), 19. RS-485(+)
| OPSD-5 | |
| Standard |
|
| Urządzenie zabezpiecza |
|
| Typ złącza wejścia | Listwa zaciskowa |
| Typ złącza wyjścia | Listwa zaciskowa |
| Napięcie ochrony | > 2.4 V (żyła/żyła) (Wideo) > 8.2 V (żyła/żyła) (RS-485) > 15 V (żyła/żyła) (Zasilanie 12V DC) > 36 V (żyła/żyła) (Zasilanie 24V AC) > 18.4 V (żyła/uziom) (Wideo) > 19.4 V (żyła/uziom) (RS-485) > 47 V (żyła/uziom) (Zasilanie 12V DC) > 47 V (żyła/uziom) (Zasilanie 24V AC) |
| Maksymalny prąd wyładowczy | 5 kA (Wideo) 5 kA (Zasilanie 12V DC) 5 kA (Zasilanie 24V AC) |
| Maksymalna wartość impulsu prądu RS-485 (t=8.3ms) | 30 A |
| Impedancja szeregowa linii | 1 Ω (Żyła Wideo) |
| Pojemność | < 7 pF (Wideo) |
| Czas reakcji | 15 ns (Wideo) 15 ns (RS-485) 15 ns (Zasilanie 12V DC) 15 ns (Zasilanie 24V AC) |
| Temperatura pracy | -50 °C ... 55 °C |
| Dopuszczalna względna wilgotność otoczenia | < 95 % |
| Waga | 0.11 kg |
| Wymiary | 120 × 91 × 37 mm |
DELTA-OPTI Monika Matysiak, ul. Graniczna 10, 60-713 Poznań, gpsr@delta.poznan.pl
