MCX402-BRD ROGER Ekspander wejść i wyjść

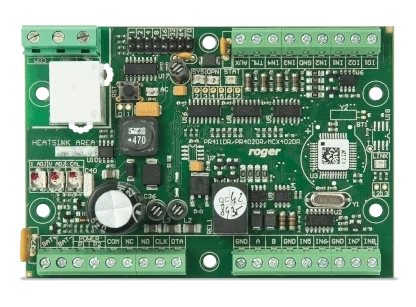

Expander MCX402-BRD ROGER

MCX402-BRD jest ekspanderem we/wy przeznaczonym do pracy w systemie RACS 5, którego głównym przeznaczeniem jest obsługa 1 przejścia dwustronnego lub 2 przejść jednostronnych z użyciem czytników Wieganda. Moduł wyposażony jest w wewnętrzny dozorowany zasilacz buforowy oraz zestaw programowalnych linii we/wy, w tym dwa wyjścia przekaźnikowe. Do modułu można podłączyć 2 czytniki Wieganda lub 2 czytniki serii PRT (interfejs RACS CLK/DTA), przy czym obsługa czytników PRT wymaga zmiany oprogramowania modułu. Ekspander udostępnia osobne wyjście zasilania czytników 0,2 A oraz wyjście zasilania elementów wykonawczych 1,0 A (zamek, sygnalizator). Wyjścia zasilania oraz wyjścia programowalne są zabezpieczone przed przeciążeniem.

MCX402 zasilany jest z transformatora sieciowego 18 V/40 VA i podłączony do kontrolera dostępu za pośrednictwem linii komunikacyjnych RS485. Komunikacja z kontrolerem może odbywać się na dowolnym typie kabli sygnałowych i bez wymogu zachowania topologii magistrali.

Opcjonalnie ekspander można zasilić z transformatora 18 V/50 VA i uzupełnić o moduł zasilania PS1A-LCK. W takim przypadku zestaw udostępnia 2 wyjścia zasilania 1,0 A i 2 wyjścia 0,2 A. MCX402-BRD oferowany jest jako moduł elektroniczny do montażu na szynie DIN oraz jako składnik zestawu kontroli dostępu MCX402-1-KIT (obsługa 1 przejścia).

Właściwości:

• ekspander 2 przejść do systemu RACS 5
• obsługa 2 czytników Wiegand (26-66bit)
• obsługa 2 czytników serii PRT (RACS 4)
• 8 wejść NO/NC
• wyjście przekaźnikowe 30 V/1,5 A
• wyjście przekaźnikowe 30 V/5,0 A
• 2 wyjścia tranzystorowe 15 VDC/1,0 A
• wyjście zasilania 12 VDC/1,0 A
• wyjście zasilania 12 VDC/0,2 A
• zasilanie 18 VAC/12 VDC/24 VDC
• dozorowany zasilacz buforowy 1,5 A
• obsługa akumulatora 7 Ah
• komunikacja RS485 bez wymogu topologii magistralowej
• znak CE
