MC16-PAC-3-KIT ROGER Zestaw kontroli dostępu dla 3 przejść

Nr produktu: 7255

Roger
Zestaw systemu KD dla 3 przejść Zawartość zestawu: kontroler MC16-PAC-3, ekspander MCX4D, metalowa obudowa ME16, zasilacz PS4D Współpraca z czytnikami serii MCT (RS485) oraz PRT (RACS CLK/DTA) Współpraca z czytnikami wykorzystującymi interfejs Wieganda Obsługa trzech przejść dwustronnych (RS485) Obsługa jednego przejścia dwustronnego i dwóch jednostronnych (RACS CLK/DTA, Wieganda) Miejsce na akumulator: 17 Ah / 12 V lub 18 Ah / 12 V Wymiary zewnętrzne: 305 × 325 × 100 [mm]

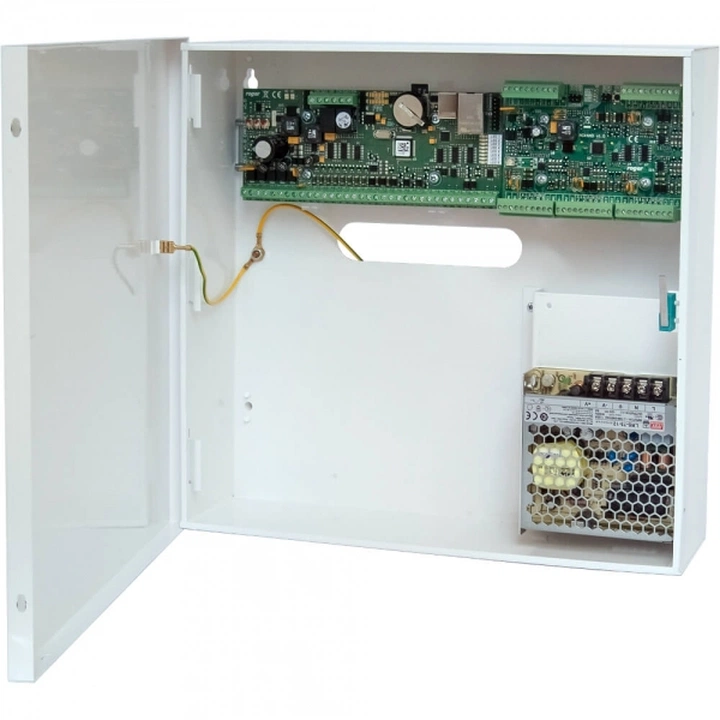

System kontroli dostępu MC16-PAC-3-KIT Roger

Zestaw kontroli dostępu MC16-PAC-3-KIT składa się z kontrolera, ekspandera i zasilacza sieciowego. Obsługuje trzy przejścia dwustronne z wykorzystaniem czytników ROGER serii MCT (RS485). W przypadku czytników serii PRT (RACS CLK/DTA) oraz tych wyposażonych w interfejs Wieganda zestaw obsłuży dwa przejścia jednostronne oraz jegno dwustronne. Powyższy system kontroli dostępu pozwala na podłączenie do 4 czytników. Ekspander we/wy MCX4D jest dedykowany do obsługi 4 przejść w systemie RACS 5. Do każdego z przejść oferuje 2 wejścia i 2 wyjścia. Ponadto pełni rolę dystrybutora zasilania i komunikacji. Obsługuje też rezerwowy akumulator. Zestaw MC16-PAC-3-KIT został zawarty w solidnej, metalowej obudowie, która posiada jedną szynę DIN i łącznik antysabotażowy. Skrzynka pełni funkcję ochronną przed nieuprawnionym dostępem z zewnątrz dzięki zastosowaniu drzwiczek mocowanych na wkręty do spodu obudowy. Ponadto wydzielono w niej miejsce na akumulator o mocy 17 Ah.

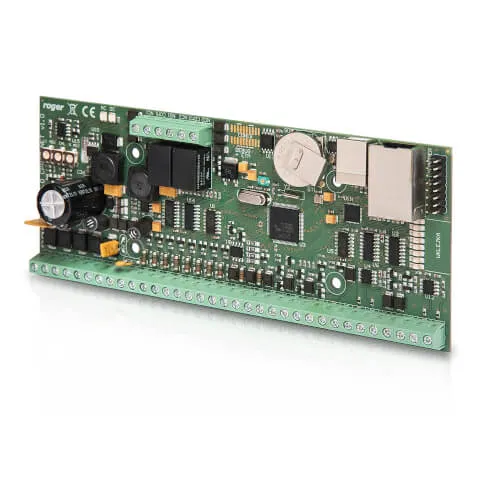

Kontroler dostępu ROGER MC16-PAC-3

Kontroler dostępu ROGER MC16-PAC-3

  • Kontrola trzech przejść
  • 12 wejść parametrycznych
  • 12 wyjść tranzystorowych
  • 2 wyjścia przekaźnikowe
  • Interfejsy: RACS CLK/DTA, RS485, Ethernet oraz do czytników Wieganda
  • Obsługa przejść przewodowych i bezprzewodowych (RACS 5 AIR, APERIO, SALLIS)
  • Monitorowanie stanów automatyki
  • Integracja sprzętowa z systemem alarmowym oraz ppoż.
  • Tygodniowe harmonogramy dostępu i wieloletnie kalendarze wyjątków
  • Obsługa zintegrowana w programie VISO
  • Wyjścia zasilania: 4x 12V/1,0A oraz 4x 12V/0,2A
  • Zasilanie z zasilacza sieciowego 13,8VDC/5,4A



  MC16-PAC-3
Ilość użytkowników 8192 identyfikatorów
Ilość nośników na identyfikator 8 (karta, PIN, odcisk itp.)
Ilość uprawnień na identyfikator 32
Wejścia 12 (parametrycznych)
Wyjścia
  • tranzystorowe 15V/150mA DC: 12
  • przekaźnikowe 30V/1.5A AC/DC: 2
Bufor 8 milionów zdarzeń (na wymiennej karcie pamięci)
Obsługa czytników MCT 16 czytników, bezpośrednio
Podłączenia czytników 4 typu Wiegand lub z serii PRT
Akumulator 13.8 V / 17 aH
Prąd ładowania ok. 300 mA
Funkcjonalność
  • wielofunkcyjne parametryczne linie wejściowe
  • wielofunkcyjne linie wyjściowe z obsługą priorytetów oraz sposobów modulacji
  • blokada wielokrotnego wejścia z czasowym resetem (Timed Antipassback)
  • obsługa czytników PRT i Wiegand za pośrednictwem interfejsów magistralowych MCX
  • ładowanie i monitorowanie baterii rezerwowej
  • szyfrowana transmisja danych
  • szybka konfiguracja (ponizej 1 minuty)
  • aktualizacja oprogramowania wbudowanego (firmware)
  • wbudowany zasilacz impulsowy z wyjściem 12VDC/1.0A
  • przesłanie ustawień w tle bez zatrzymywania bieżącej pracy systemu
  • możliwość aktualizacji płyty głównej do wyższych wersji przez zakup dodatkowej licencji
Odległości do 1200 metrów dla RS485
do 150 metrów dla RACS CLK/DTA
Interfejsy komunikacyjne 1x 10Base-T 10/100Mbps
2x RS485
Napięcie zasilania
  • 17~22 V AC, min. 18 V AC
  • 10~15 V DC, min. 12 V DC
  • 22~26 V DC, min. 24 V DC
Pobór prądu średnio 100 mA
Stopień ochrony IP20
Klasa środowiskowa klasa I, warunki wewnętrzne
Temperatura pracy od 5 ºC do 40 ºC
Wilgotność [%] ok. 95
Waga [g] ~ 200
Wymiary [mm] 72 x 175 x 30



PRZYKŁADOWY PROJEKT SYSTEMU OPARTEGO NA ZESTAWACH URZĄDZEŃ ROGER

Schemat prezentujący przykładowy system oparty o zestawy firmy Roger

System kontroli dostępu można zbudować na podstawie gotowych zestawów marki Roger. Zawierają one 1-4 przejściowe kontrolery dostępu z odpowiednimi ekspanderami i zasilaczami zamontowanymi w metalowej obudowie. Powyższy wariant przedstawia wykorzystanie czytników serii MCT bez linii wejścia/wyjścia, ale można też zastosować bardziej zaawansowane terminale (np. MD70). Zaletą przedstawionego rozwiązania jest z pewnością łatwe zaprojektowanie systemu i dobór sprzętu. Ponadto taki system posiada wszechstronne zastosowanie i gwarantuje wysoki poziom bezpieczeństwa (brak dostępności przekaźników sterujących elektrozaczepami przy kontrolowanych drzwiach. Niestety każde z rozwiązań ma swoje ograniczenia. W tym przypadku system nie obsługuje kontrolerów w wersjach powyżej 4 przejść.
