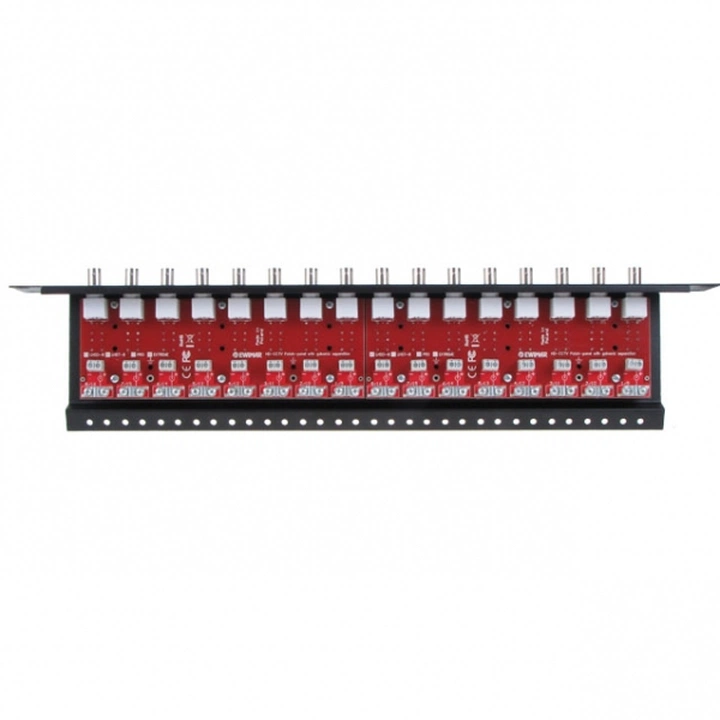

    LHST-16R-EXT Ewimar Separowany konwerter UTP do AHD / CVI / TVI

    Numer produktu: 6084

    Nowość
    Produkt: LHST-16R-EXT Ewimar Separowany konwerter UTP do AHD / CVI / TVI
    • Cena netto 804.88 zł
    • Cena brutto990.00 zł
    Wysyłka już od: 0.00

    Specyfikacja techniczna

    • 16 kanałów Video
    • Dedykowany dla systemów AHD, CVI, TVI
    • Pasywny konwerter na skrętkę UTP
    • 3 stopnie ochrony przeciwprzepięciowej
    • Bezpiecznik MOSFET
    • Opcjonalna dystrybucja zasilania
    • Separacja galwaniczna 800 VDC
    • Precyzyjne gniazda BNC

    Czas wysyłki Czas wysyłki

    Produkt wysyłamy do 2 dni

    Gwarancja na produkt Gwarancja

    Produkt posiada gwarancję: 36 miesięcy

    Zwrot produktu Zwrot

    Produkt możesz zwrócić do 14 dni roboczych

    LHST-16R-EXT Ewimar Montowany w szafie Rack 19" 16-kanałowy panel instalacyjno-zabezpieczający. Urządzenie zintegrowane jest z wysokiej jakości konwerterami (transformatorami) dla skrętki UTP. Panel przeznaczony jest do instalacji telewizji przemysłowej wysokiej rozdzielczości (standardy HD-CVI, AHD oraz HD-TVI). Dzięki swojej wielofunkcjonalności, ułatwia podłączanie i układanie dużych ilości przewodów koncentrycznych, jak również zabezpieczenie instalacji przed skutkami przepięć i wyładowań atmosferycznych.



    Organizer przewodów

    Pomoc przy podłączaniu przewodów koncentrycznych bez konieczności zaciskania złącz BNC. Mocne i trwałe ich przymocowanie, chroni przed utratą połączenia lub przypadkowym wyrwaniem.

    Zabezpieczenie przeciwprzepięciowe

    Chroni urządzenia odbiorcze (rejestratory DVR) przed skutkami wyładowań atmosferycznych, przepięć i działań sabotażowych. Wbudowane ochronniki gazowe z systemem odprowadzania ładunku chronią instalacje CCTV przenikaniem ładunków przepięciowych do urządzeń, dodakowo każdy każdy obwód Video zabezpieczony jest przed wzrostem napięcia pomiędzy poszczególnymi żyłami przewodu.

    Separator galwaniczny

    Separator galwaniczny znajduje się w każdym kanale Video pełniąc funkcję izolującą kamery od urządzeń odbiorczych (rejestratorów DVR). Jest to najbardziej skuteczna forma ochrony tych urządzeń przed wpływem efektu pętli mas, która może występować, gdy zainstalowane są na konstrukcjach metalowych lub zasilane są z różnych źródeł prądu. Efekt pętli mas powoduje widoczne zakłócenia w obrazie, a w skrajnych przypadkach doprowadza do uszkodzenia kamer lub rejestratorów. Duży impuls prądowy pętli mas powstaje również w czasie wyładowań atmosferycznych i separator galwaniczny skutecznie ogranicza ryzko uszkodzeń.

    Pasywny konwerter na skrętkę

    Wbudowany wysokiej jakości konwerter na skrętkę UTP, dopasowuje impedancję do przewodu koncentrycznego 75 Ohm. Przesyłanie sygnału Video HD za pomocą skrętki, zmniejsza koszty instalacji CCTV bez widocznej utraty jakości obrazu. Panel współpracuje z dostępnymi w firmie Ewimar prostymi, pasywnymi konwerterami 1-kanałowymi TR-1F-HD a także z modelami wyposażonymi w skuteczne zabezpieczenia przeciwprzepięciowe: HDT-1F-PRO i HDT-1F-EXT, a także z panelami wielo-kanałowymi serii LHD i FKT-HD.

    Wbudowane bezpieczniki MOSFET

    Innowacyjne bezpieczniki MOSFET są uzupełnieniem wysokiej skuteczności ochrony przeciwprzepięciowe, rozłączając obwód wejściowy w czasie 1μS w momencie przekroczenia dopuszczalnego prądu udarowego o 1mA. Zabezpieczają one dławiki wbudowanych separatorów przed uszkodzeniem przez przepływ dużego natężenia prądu (zwarcie do linii zasilającej, duże wartości przepięć) - po ustaniu zagrożenia połączenie jest przywracane również w ciągu 1μS.

    Patch panel połączeniowy

    Wszystkie sygnały Video przechodzące przez LHST, wyprowadzone są za pomocą wysokiej jakości gniazd BNC. Połączenia z urządzeniami odbiorczymi (rejestratorami DVR) wykonywane są za pomocą patch-cordów BNC, co umożliwia łatwie przełączanie źródła sygnału pomiędzy poszczególnymi kanałami Video. Aby zapewnić trwałe i stabilne połączenia, zalecane jest używanie patch-cordów wysokiej jakości - dostępne również w ofercie Ewimar.

    Dystrybutor zasilania

    Opcjonalnie zamontowana płyta LKO-FPS dostarcza zasilanie idywidualne do poszczególnych kamer przez oddzielne bezpieczniki automatyczne. Chroni to system CCTV przed całkowitą neutralizacją, przez zwarcie linii zasilania w jednym z dowolnych z kanałów. Stan zasilania poszczególnych kanałów sygnalizowany jest przez diody LED a w momencie załączenia zwarcie dodatkowo załączany jest sygnalizacja dźwiękowa. Stworzony w ten sposób centralny system zasilania może być łatwo wyposażony w układ awaryjnego zasilania w oparciu o zasilacz buforowy. Zasilacz stosowany z płytą FPS powinien mieć zapas wydajności prądowej minimum 50% poboru nominalnego, aby w momencie wystapienia zwarcia nie powodowało to jego wyłączania się (dotyczy zasilaczy impulsowych).

    Uwagi instalacyjne

    Panel może być zamontowany na przedniej lub tylnej szynie szafy RACK. Po zastosowaniu kątowych uhwytów LK-MOUNT panel pochylony jest pod kątem 45 stopni, co umożliwia latwy dostęp zarówno do gniazd BNC jak i do złącz przewodów wchodzących od strony kamer, ponadto ładogne opadanie przewodów nie powoduje ich łamania i zwiększa trwałość. Przy ustawieniu kątowym, bardzo łatwo zamontować jest wiele paneli bez ograniczania dostępu do jakichkolwiek połączeń. Panel zawsze należy montować po stronie urządzenia odbiorczego (rejestratora BNC) - gniazda BNC zawsze pracują jako wyjście Video - nie należy odwracać kierunku sygnału. Aby zapewnić wysoką skuteczność ochrony, przewód uziemiający panela należy podłączyć do specjalnie wykonanego uziemienia lub do blisko uziemionego punktu linii PE. Należy zwrócić uwagę, na konieczność wykonania jak najkrótszej drogi do uziemienia - zbyt duża odległość powoduje opóźnienie reakcji na przepięcia.



    Dane techniczne 16 kanałowego separowanego konwertera LHST-16R-EXT Ewimar:

    Model LHST-16R-EXT
    Producent Ewimar
    Ilość kanałów Video 16
    Impedancja 75 Ohm
    Złącze wejściowe (Linia) Niskostratne złącza śrubowe
    Złącze wyjściowe (Urządzenie) Gniazdo BNC
    Pasmo przenoszenia 50MHz
    Tłumienie 0,5dB @ 1MHz
    Poziom izolacji 800V DC
    Zabezpieczenie przeciwprzepięciowe Ochronnik gazowy, transil, bezpiecznik MOSFET
    Ochrona linia/ekran-ziemia Ochronnik gazowy 90V, 2x10kA @ 8/20uS
    Ochrona ekran-linia Mostek ochronny 5V, 15A @ 8/20uS
    Pojemność obwodu zabezpieczenia ok. 10pF
    Czas reakcji na przepięcie 1nS
    Czas reakcji bezpiecznika MOSFET 1uS
    Temperatura pracy -40˚C do +60˚C
    Wymiary Rack 19" / 1U
    Deklaracja zgodności LHST-16R-EXT Ewimar 2018-01-31 POBIERZ
    Karta katalogowa LHST-16R-EXT Ewimar 2018-01-31 POBIERZ
