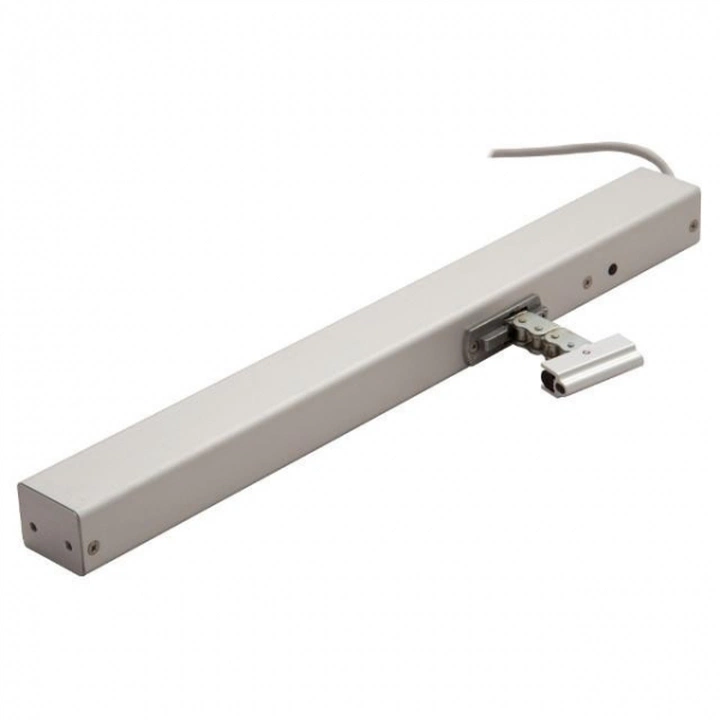

KA 54/800 HP780 D+H Napęd łańcuchowy 24V
Napęd łańcuchowy KA 54/800 D+H stosowany jest do zdalnego sterowania elektrycznego do prawie każdego typu okna. Długość wysuwu do 780 mm.
Dzięki dużej sprawność i kompaktowej konstrukcji wymagają one niewiele miejsca w każdej sytuacji montażowej. Zastosowanie wysokiej jakość materiałów i specjalnego łańcucha o dużej wytrzymałość zapewnia długą żywotność i niezawodną eksploatację. Różnorodność konsol mocujących umożliwia prawie każde zastosowanie i wiele rodzajów montażu.
Informacje o produkcie:
- Do wszystkich typów okien
- Indywidualne programowanie przez PLP
- Zastosowanie do systemów oddymiania i naturalnej wentylacji
- Duża siła pchania i ciągnięcia, aż do 500 N
- Długość wysuwu do 780 mm
Parametry:
- Do wykorzystania w systemach oddymiania i wentylacji zgodnie z PN-EN12101-2, jak i codziennej naturalnej wentylacji
- Zgodny z wymaganiami VdS 2580 dotyczących wytrzymałości łańcucha ( ściskanie do 600 mm, rozciąganie do 1000 mm)
- System oddymiania z funkcją zwiększonej prędkości (-HS) w celu zapewnienia szybszego otwarcia w przypadku pożaru
- Do okien fasadowych, klap dachowych i kopuł świetlików
- Wszystkie funkcje, właściwości oraz długość wysuwu programowalne przez Powerline (PLP1, program serwisowy PDA)
- Duża siła pchania dzięki specjalnej stabilizacji łańcucha
- Odporność na temperaturę (30 minut/ 300°C) oraz przebadany na 10.000 cykli pracy przy obciążeniu znamionowym
- Super cichy silnik pracujący w trybie wentylacji
- Wyposażony w funkcję zabezpieczającą w przypadku zagrożenia przytrzaśnięciem
- Funkcja zabezpieczająca przed zniszczeniem uszczelki po zamknięciu okna
- Wymienne wejście kabla z prawej lub lewej strony
- Możliwa powłoka lakiernicza w dowolnym kolorze RAL
- Indywidualne długości wysuwu
- Dostępne różne opcje, np. wskaźniki pozycji i statusu, do współpracy z uszczelką zabezpieczają
- Zestaw konsol zamawiany oddzielnie
Dane techniczne:
- Typ: KA 54 800 D+H
- Zasilanie: 24VDC +-15%, 1,4A
- Siła pchania: 500N
- Siła ciągnięcia: 500 N
- Siła blokująca: 2000 N
- St. ochrony: IP 32
- Zakres temp.[st. C]: -25 ... +55
- Przewód 2.5 m silikon
- Obudowa: Aluminium, anodowane srebrem
Pozostałe produktu:
- Typ: KA 54/800 HP780
- Nr art.: 26.000.63
- Wysuw: 780 mm
- Waga: 2,6 kg
- Uwagi: Należy przestrzegać diagramu obciążeń
Parametry
techniczne KA 54/800 HP780 D+H :
| |
KA 54/800 D+H |
| Nr art. |
26.000.56 |
| Wysuw |
500 mm |
| Zasilanie |
24 V DC / ±15% / 1,4 A lub 1,5 A |
| Siła pchająca |
500 N |
| Siła ciągnąca |
500 N |
| Siła blokująca |
2 000 N |
| Żywotność |
20 000 podwójnych wysuwów* |
| Prędkość otwierania |
11,8 mm/s |
| Prędkość otwierania HS (High Speed) |
17,2 mm/s |
| Prędkość zamykania |
11,8 mm/s |
| Stopień ochrony |
IP32 |
| Poziom hałasu |
LpA ≤ 70 dB(A) |
| Zakres temperatur pracy |
-5°C do +75°C |
| Obudowa |
Aluminium |
| Wykończenie powierzchni |
Malowanie proszkowe |
| Kolor |
Srebrny aluminiowy (~ RAL 9006) |
| Przewód |
Kabel silikonowy, długość 2,5 m |
