ISF108 PULSAR Switch przemysłowy Gigabit Ethernet, 8x PoE

Switch przemysłowy PoE ISF108 Pulsar

Switch przemysłowy ISF108 firmy PULSAR jest profesjonalnym rozwiązaniem na rynku, które sprawdzi się w trudnych warunkach klimatycznych i środowiskach o szerokim zakresie temperatury. Posiada 8 portów przeznaczonych do zasilania kamer IP pracujących w standardzie IEEE 802.3af (PoE) oraz IEEE 802.3at (PoE+). Porty te zostały wyposażone w funkcję automatycznej detekcji urządzeń zasilanych w standardzie PoE/PoE+. Pozostałe dwa interfejsy COMBO (porty 9 i 10) mogą posłużyć do podłączenia kolejnych urządzeń sieciowych — przy pomocy zwykłej skrętki (porty UPLINK) lub światłowodu (porty SFP — należy przy tym zastosować odpowiednie wkładki, np. GBIC). Ponadto, na przednim panelu umieszczono diody LED sygnalizujące status pracy poszczególnych portów w urządzeniu.

Technologia PoE zapewnia połączenie sieciowe oraz obniża koszty instalacji, eliminując potrzebę  doprowadzania oddzielnego kabla  zasilającego do każdego urządzania. Oprócz kamer w ten sposób mogą być zasilane inne urządzenia sieciowe np. telefon IP, access point, router.

Przełącznik sieciowy Pulsar ISF108 wyposażony został w rozwiązanie pozwalające na zasilanie z dwóch źródeł, tzw. zasilanie awaryjne, redundantne. W przypadku awarii jednego źródła następuje natychmiastowe przełączenie się na zasilanie rezerwowe. W ten sposób praca urządzenia jak i obsługiwanego systemu nie zostanie zakłócona.

UWAGA! Przed przystąpieniem do instalacji, należy sporządzić bilans obciążenia switch’a. Podana wartość obciążania 30 W na port jest wartością maksymalną odnoszącą się do pojedynczego wyjścia. W przypadku pełnego obsadzenia portów PoE sumaryczny pobór mocy nie powinien przekroczyć 120 W. Zwiększone zapotrzebowanie na moc szczególnie widoczne jest w przypadku stosowania kamer wyposażonych w grzałki lub reflektory podczerwieni — w chwili załączenia tych elementów wzrasta gwałtownie pobór mocy, co może mieć wpływ na nieprawidłowe działanie switch’a.

Zasilanie PoE dla zastosowań monitoringu CCTV IP

Switch posiada 8 portów RJ-45 z obsługą zarówno IEEE 802.3af jak i IEEE 802.3at Power over Ethernet Plus, które łączy przesyłanie danych i zasilania 120 W na port, poprzez kabel kat. 5e/6 (całkowita moc urządzenia wynosi 50 W). PoE+ umożliwia zasilenie wymagających urządzeń, takich jak wielokanałowe zewnętrzne punkty dostępowe, szybkoobrotowe kamery kopułkowe z PTZ  i inne urządzenia PoE, które wymagają podwójnej ilości mocy — dwukrotnie większej, niż oferuje standard 802.3af.

Parametry techniczne switcha przemysłowego PULSAR ISF108

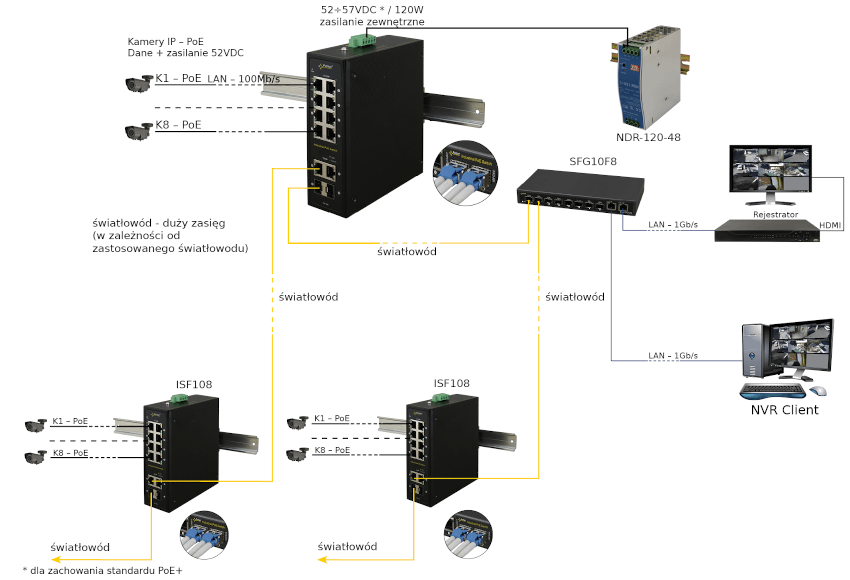

Przykład podłączenia switcha'a ISF108 PULSAR dla kamer IP
