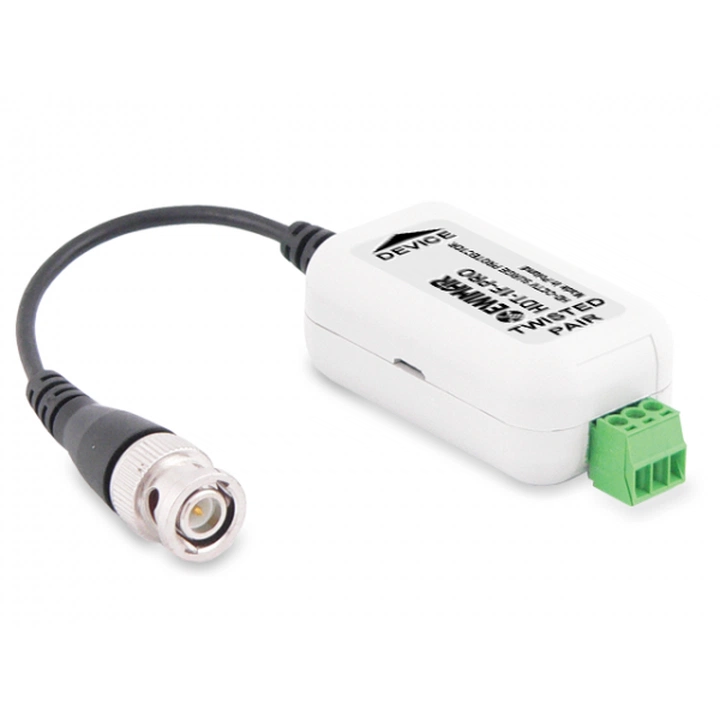

HDT-1F-PRO Ewimar Pasywne zabezpieczenie przeciwprzepięciowe AHD / HD-CVI / HD-TVI

Ewimar HDT-1F-PRO to jednokanałowe zabezpieczenie przeciwprzepięciowe dedykowane do przekazu wysokich częstotliwości przy transmisji obrazu Video z kamer telewizji przemysłowej w standardach AHD, HD-CVI oraz HD-TVI. Jest urządzeniem o wysokiej jakości z impedancją 75 Ω oraz tłumieniem sygnału 0.4 dB. Pozwala trwale przenosić sygnały do 42 MHz nawet w najtrudniejszych warunkach atmosferycznych.

Model można stosować w systemach jednokanałowych w połączeniu z zabezpieczeniem przeciwprzepięciowym HDT-1F-PRO oraz systemach wielokanałowych w połączeniu z panelami z serii FKO czy LHD. Posiada potrójne zabezpieczenie składające się z iskrownika, ochronnika gazowego oraz transilu. Niska pojemność obwodu 7 - 9 pF ma minimalny wpływ na sygnał 0 - 100 MHz i gwarantuje, że sygnał AHD, HD-CVI czy HD-TVI przesyłany będzie bez większych problemów.

Charakterystyka produktu HDT-1F-PRO Ewimar:

• Pasywne działanie konwertera
• Niska pojemność obwodu
• 2-kierunkowa transmisja sygnału
• 3-stopniowa ochrona przepięciowa: iskrownik, ochronnik gazowy, transil
• Wysokiej jakości złącze BNC
• Do kamer z transformatorem na skrętkę
• Odprowadzanie ładunku do ziemi
• Dedykowany dla systemów AHD, HD-CVI oraz HD-TVI

Specyfikacja pasywnego zabezpieczenia przeciwprzepięciowego HDT 1F PRO Ewimar:

• Ilość kanałów Video: 1
• Przewód wejściowy: skrętka UTP
• Złącze wyjściowe: wtyk BNC
• Impedancja: 75 Ω
• Tłumienie: 0.4 dB
• Pojemność obwodu zabezpieczenia: 7 - 9 pF
• Zabezpieczenie antyprzepięciowe:
  • iskrownik
  • ochronnik gazowy
  • transil
• Ochrona linia - ziemia: ochronnik gazowy (90 V, 2x 10kA @ 8/20 uS)
• Ochrona linia - linia: mostek ochronny (6 V, 100 A 8/20 uS)
• Maksymalny poziom przepięcia: 4 kV
• Pasmo przenoszenia: 42 MHz
• Temperatura pracy: od -40 ^oC do 60 ^oC
• Wymiary: 82 x 24 x 31 [mm]
