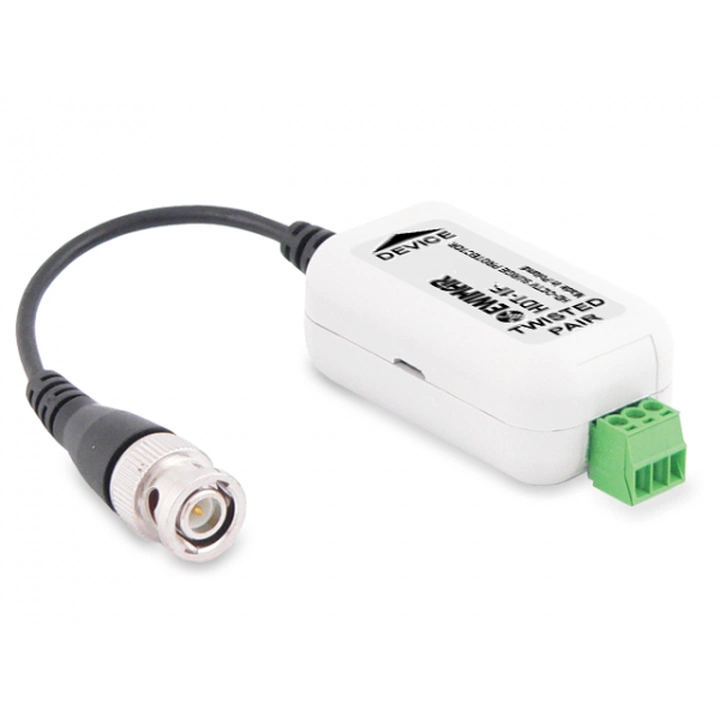

HDT-1F-EXT Ewimar Pasywne zabezpieczenie przeciwprzepięciowe AHD / HD-CVI / HD-TVI

Ewimar HDT-1F-EXT to jednokanałowe zabezpieczenie przeciwprzepięciowe dedykowane do przekazu wysokich częstotliwości przy transmisji obrazu Video z kamer telewizji przemysłowej w standardach AHD, HD-CVI oraz HD-TVI. Jest urządzeniem o wysokiej jakości z impedancją 75 Ω oraz tłumieniem sygnału 0.05 dB. Pozwala trwale przenosić sygnały do 100 MHz nawet w najtrudniejszych warunkach atmosferycznych.

Jednokanałowy HDT 1F EXT firmy Ewimar posiada potrójne zabezpieczenie składające się z iskrownika, ochronnika gazowego oraz transilu. Wyposażony jest również w bezpiecznik MOSFET, który cechuje się szybkim czasem reakcji w przypadku przekroczenia przez obwód natężenia o wartości 100 mA. W ten sposób błyskawicznie pozbawi obwód ciągłości, dzięki czemu uchroni przed uszkodzeniem urządzenia wchodzące w skład systemu.  Bardzo niska pojemność obwodu 1-2 pF ma minimalny wpływ na sygnał 0 - 100 MHz i gwarantuje, że sygnał AHD, HD-CVI czy HD-TVI przesyłany będzie bez większych problemów.

Charakterystyka produktu HDT-1F-EXT Ewimar:

• Pasywne działanie konwertera
• Bardzo niska pojemność obwodu
• 2-kierunkowa transmisja sygnału
• 3-stopniowa ochrona przepięciowa: iskrownik, ochronnik gazowy, transil
• Wbudowany transformator dla skrętki UTP
• Odprowadzanie ładunku do ziemi
• Dedykowany dla systemów AHD, HD-CVI oraz HD-TVI

Specyfikacja pasywnego zabezpieczenia przeciwprzepięciowego HDT 1F EXT Ewimar:

• Ilość kanałów Video: 1
• Przewód wejściowy (UTP): gniazdo śrubowe wyjmowane
• Złącze wyjściowe (urządzenie): wtyk BNC
• Impedancja skrętki UTP: 75 Ω
• Impedancja dla BNC: 100 Ω
• Tłumienie: 0.2 dB
• Pojemność obwodu zabezpieczenia: 4 pF
• Zabezpieczenie antyprzepięciowe:
  • iskrownik
  • ochronnik gazowy
  • transil
  • bezpiecznik MOSFET
• Ochrona linia - ziemia: ochronnik gazowy (90 V, 2x 10kA @ 8/20 uS)
• Ochrona linia - linia: mostek ochronny (6 V, 100 A 8/20 uS)
• Maksymalny poziom przepięcia: 4 kV
• Pasmo przenoszenia: 100 MHz
• Obudowa: wolnostojąca
• Temperatura pracy: od -40 ^oC do 60 ^oC
• Wymiary: 82 x 24 x 31 [mm]
