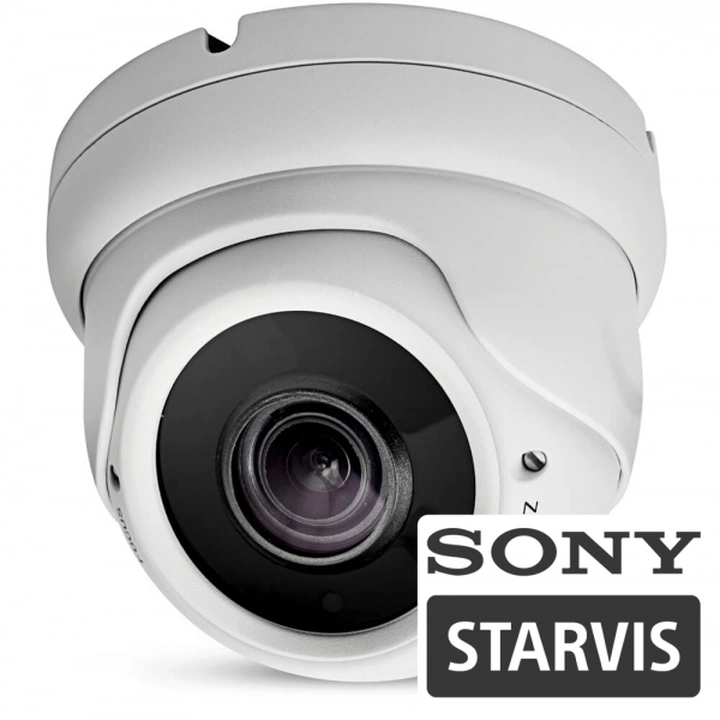

Kamera kopułowa o symbolu EVX-FHD502IR-III-W producenta EVERMAX obsługująca 4 systemy transmisji - HDCVI (High Definition Composite Video Interface) 2 MPx - 4 MPx / HDTVI (High Definition Transport Video Interface) 5 MPx / AHD (Analog High Definition) 5 MPx / ANALOG 960H. Seria urządzeń EVX-FHD-500 przeznaczona do budowy wysokiej klasy systemów monitoringu. Cała rodzina kamer została oparta na przetwornikach SONY STARVIS (model IMX335) oraz procesorze obrazu DSP EN781. Przetwornik posiada ustanowiony przez SONY indeks SNR1s® na poziomie 0.59 Lux, stanowiący gwarancję lepszej jakości obrazu przy słabym oświetleniu. Kamera wyposażona została w regulowany obiektyw o ogniskowej 2.8-12 mm, posiada funkcję Dzień/Noc z mechanicznym filtrem ICR – TDN.
Kamera realizuje funkcję True WDR 100dB - poszerzona dynamika obrazu umożliwia obserwację sceny z elementami mocno kontrastowymi względem siebie (obiektami jasnymi/ciemnymi), dzięki czemu np. kamera umieszczona wewnątrz budynku, skierowana w stronę przeszklonych drzwi wejściowych, da możliwość obserwacji osób wchodzących bez typowego "prześwietlenia" obrazu, mającego miejsce w przypadku urządzeń pozbawionych funkcji WDR. Metoda działania funkcji - czujnik obrazu WDR rejestruje kilka zdjęć z krótkimi i długimi czasami ekspozycji, a następnie łączy je w jedną klatkę. Rzeczywisty WDR można regulować za pomocą trzech wstępnie ustawionych poziomów (niski / średni / wysoki), w zależności od warunków oświetleniowych.
Uwaga! Kamery Evermax serii FHD w trybie pracy CVBS (analogowym) przy współpracy ze starszymi wersjami rejestratorów, mogą wyświetlać obraz czarno-biały.
EVX-FHD502IR III W posiada promiennik podczerwieni wykonany w technologii Black Glass.
Ekranowe menu OSD dostępne jest przy użyciu joysticka na kablu sygnałowym kamery, bądź z poziomu rejestratorów cyfrowych (system CVI / TVI) poprzez funkcję PTZ. Wbudowany oświetlacz IR o zasięgu 30 m z 24 diodami LED. Obudowa wandaloodporna, klasa szczelności IP66, kolor: biały.
4-systemowe kamery serii FHD500 EVERMAX wyposażone w przetwornik SONY STARVIS IMX335 stają się idealnym rozwiązaniem w zastosowaniach szeroko pojętego nadzoru CCTV w jakości 5 MPx, przy użyciu tradycyjnego przesyłu sygnału wideo za pomocą kabla koncentrycznego lub skrętki UTP. Seria EVX-FHD500 EVERMAX, czyli seria kamer oferująca najwyższą jakość obrazu w technologii HD-CVI / HD-TVI (Turbo HD) / AHD, współpracuje także z analogowymi rejestratorami poprzez wyjście CVBS.
Kamery fabrycznie ustawione są w trybie HDCVI w rozdzielczości 4 MPx.
Rys. 1: 4-systemowe kamery serii EVX-FHD-III firmy EVERMAX. Transmisja sygnału 5.0 Mpx w technologii HDCVI, HDTVI (Turbo HD), AHD
Model | EVX-FHD502IR-III-W |
Producent | Evermax |
Standard | CVBS (analog) HDCVI / HDTVI (Turbo HD) / AHD |
Typ przetwornika | 1/2.8" CMOS Sensor 5.14 MPx z filtrem ICR |
Rodzaj przetwornika | SONY STARVIS IMX335 |
Procesor obrazu | DSP EN781 |
Wielkość matrycy | 5.14 Mpx |
Rozdzielczość HDTVI / AHD | 2592 x 1944 px - 5 MPx |
Rozdzielczość HDCVI / HDTVI / AHD | 2560 x 1440 px - 4 MPx |
Rozdzielczość CVBS (analog) | 960H |
System pracy | PAL |
Obiektyw | 2.8-12 mm |
Klasa obiektywu | 5.0 Mpx z korekcją IR |
Tryb pracy | Inteligentny Dzień/Noc Kolor/BW |
Oświetlacz IR | Tak |
Wykonanie promiennika IR | Technologia Black Glass |
Zasięg IR | do 30 m (diody LED x24 szt.), Smart IR |
Filtr podczerwieni ICR | Funkcja TDN (True Day/Night) |
Minimalne oświetlenie | 0.01 Lux (0 Lux przy wł. IR) |
Elektroniczna migawka | PAL: 1/25 sek. ~ 1/50.000 sek. |
Rodzaj synchronizacji | Wewnętrzna |
Stosunek sygnał/szum (S/N) | ≥50db |
System skanowania | Progressive Scan |
Wybrane funkcje | ICR - Mechaniczny filtr podczerwieni Dzień/Noc tryb SMART 3DNR - Redukcja szumów Szeroki zakres dynamiki WDR (100 dB) AWB - Automatyczny balans bieli AE - Automatyczna ekspozycja AGC - Automatyczna kontrola wzmocnienia BACKLIGHT - Kompensacja światła |
Rodzaj obudowy | Metalowa |
Typ obudowy | Kopułowa |
Klasa szczelności | IP66 |
Kolor obudowy | Biały |
Uchwyt 3-AXIS | Tak, możliwość montażu kamery na każdej płaszczyźnie |
Opcjonalne uchwyty montażowe | EVX-CD-B2-W, EVX-C-BU1-W |
Język menu OSD | Angielski |
Waga | 800 g |
Wymiary w mm | 120 (Ø) x 99 (H) |
Temperatura/Wilgotność pracy | -20 ~ +45° C / 95% |
Przechowywanie | -20 ~ +60° C / 95% |
Zasilanie | DC 12 V |
Pobór prądu | 800 mA |

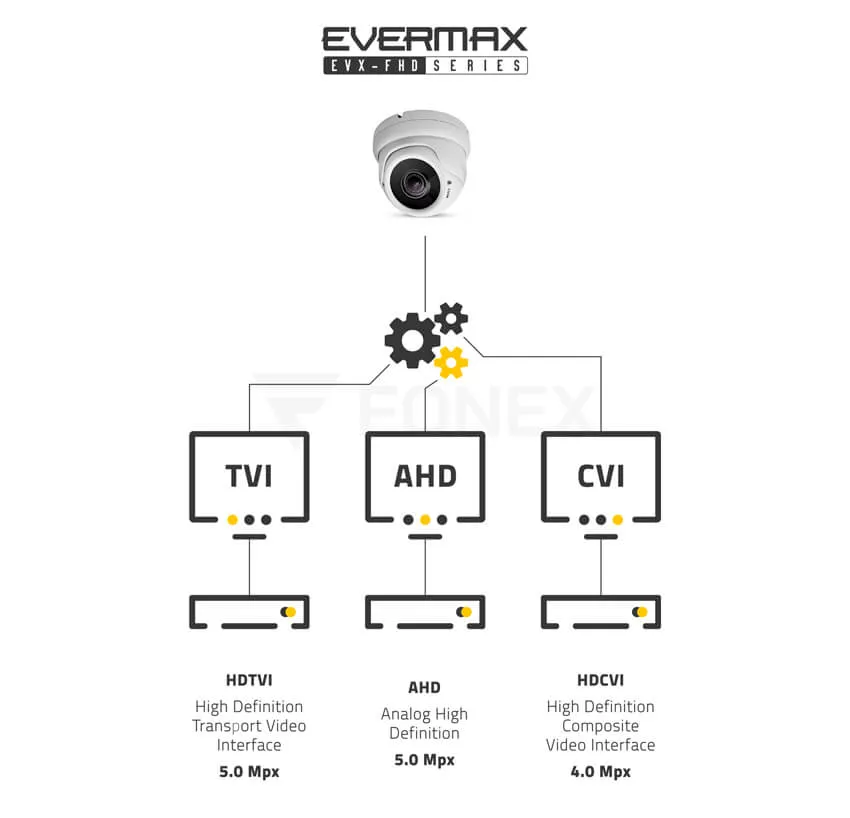

Schemat 1: Systemy transmisji 5.0 MPx. 4-systemowa kamera EVX-FHD502IR EVERMAX
obsługująca tryby HDCVI / HDTVI (Turbo HD) / AHD / CVBS (analog)
Tryb zaawansowanej redukcji szumów. Poprawa jakości obrazu w nocy poprzez redukcję smużenia oraz szumów powstałych na skutek słabego oświetlenia sceny.
Funkcja automatycznego ustawiania ekspozycji obrazu. Funkcja kontroluje oświetlenie sceny w warunkach pracy kamery i dopasowuje do nich jasność generowanego obrazu. W kamerze przypisano klika automatycznych trybów pracy w zależności od zlokalizowania oświetlenia mającego wpływ na oświetlenie sceny.
Funkcja zakresu dynamiki WDR. Pozwala na uzyskanie lepszego obrazu, w przypadku znaczących różnic w oświetleniu obserwowanej przez kamerę sceny.
Tryb automatycznego balansu bieli. Funkcja pozwala na dopasowanie poziomu bieli do typu i temperatury oświetlenia sceny. W kamerze przypisano klika automatycznych trybów pracy w zależności od typu i poziomu jasności mającego wpływ na obserwowane otoczenie.
Funkcja pozwalająca na przełączanie pomiędzy trybem kolorowym i czarno-białym. Funkcja pozwala na osiągnięcie najlepszej jakości obrazu, zarówno podczas pracy w dzień jak i przy słabym oświetleniu. Zastosowanie mechanicznego filtra światła podczerwonego ICR, dodatkowo umożliwia poprawną pracę funkcji AWB w dzień oraz doświetlanie sceny światłem IR w nocy.
Kamera wyposażona jest w doskonały i w pełni regulowany obiektyw o zmiennej ogniskowej od 2.8 mm do 12 mm oraz korekcji światła podczerwonego IR. Pomimo wykorzystania w kamerze analogowej to jeden z najlepszych obiektywów w swojej klasie mogący obsługiwać kamery cyfrowe o rozdzielczości do 5.0 MPx.
Seria kamer EVX-FHD oparta została o najnowszej generacji przetwornik obrazu SONY STARVIS model IMX335 (matryca CMOS). Rozwiązanie takie zapewnia uzyskanie doskonałego obrazu o rozdzielczości 5.0 MPx. Przetwornik IMX335 o typie 1/2.8" i liczbie efektywnych pikseli 5.14 Mpx, charakteryzuje wysoka czułość, obraz pozbawiony smużenia oraz naturalne odwzorowanie kolorów R, G, B dzięki wykorzystaniu zaawansowanej techniki filtrów mozaikowych. Najnowszej generacji chip od firmy SONY wykorzystuje technologię STARVIS “back-illuminated”, czyli tzw. strukturę tylnej iluminacji polegającącą na szczególnym rozmieszczeniu światłoczułych elementów w celu zwiększenia ilości światła pochłanianego przez kamerę. Skutkuje to poprawą doświetlenia i jakości obrazu, zwłaszcza w warunkach nocnych.
Rys. 2: Przetwornik obrazu SONY STARVIS model IMX335
Wszystkie dostępne kamery z oferty firmy EVERMAX są kamerami wyposażonymi w funkcję Dzień/Noc. Funkcja ta polega na przełączeniu obrazu kolorowego na czarno-biały w słabych warunkach oświetleniowych. Obraz kolorowy dla ludzkiego oka jest znacznie bardziej przyswajalny, a co za tym idzie o wiele bardziej czytelny i wyraźny. Jednak w słabych warunkach oświetlenie, nocą lub w ciemnych, nieoświetlonych pomieszczeniach, zmysł wzroku staje się ograniczony i niestety zawodny. Kamery serii EVX-FHD wyposażone zostały w mechaniczny filtr światła podczerwonego ICR, co sprawia, że obraz widziany w nocy jest doskonałej jakości. Rozwiązanie to określane jest jako TDN (TrueDayNight), a dodatkowo połączone z zaawansowaną redukcją szumów DNR znakomicie sprawdza się nawet w ekstremalnych warunkach oświetlenia.
Kamery wyposażone są w menu ekranowe OSD, umożliwiające dostosowanie wszystkich parametrów kamery do konkretnych warunków pracy. Podstawowe funkcje oraz funkcje dodatkowe opisane są szczegółowo w instrukcji obsługi. Wszystkie parametry zaprogramowane zostały w sposób fabryczny dla najlepszego odbioru kamery w typowych i najczęściej stosowanych warunkach. Dzięki różnorodnym ustawieniom dostępnym w menu ekranowym OSD, możemy dostosować je do pracy w praktycznie każdym środowisku nawet o specyficznych i nietypowych wymaganiach.
Kamery EVERMAX posiadają:
Schemat 2: Ilustracja systemu transmisji HDCVI / HDTVI / AHD 5.0 MPx
