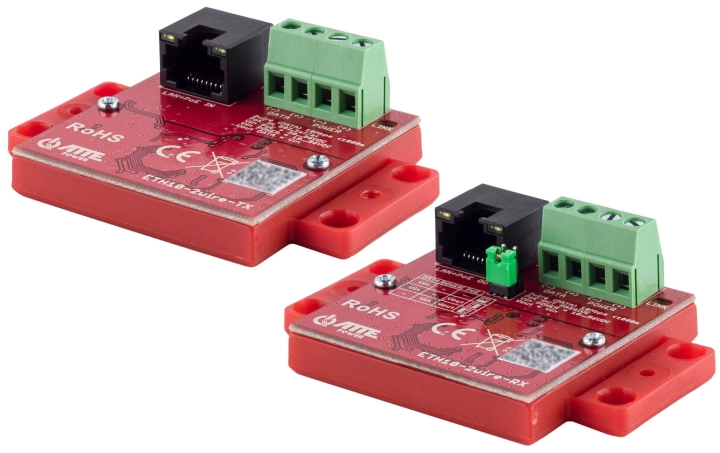

ETH10-2wire-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet i zasilania PoE z wykorzystaniem 2 przewodów, np. jednej pary skrętki UTP. Urządzenia umożliwiają instalację kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa lub nieopłacalna. Maksymalna długość przewodów w torze 2wire to 1000 metrów.
Maksymalna odległość transmisji danych oraz zasilania PoE jest zależna od typu, długości oraz przekroju zastosowanych przewodów. Duży wpływ na stabilność transmisji ma obecność innych przewodów w trasie kablowej oraz dodatkowe połączenia pośrednie. Najlepsze parametry i największy zasięg transmisji można uzyskać stosując 2 pojedyncze, skręcone przewody np. jedna para skrętki UTP. Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH10-2wire-RX na końcu linii.
Moduł ETH10-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH10-2wire-RX wraz z kamerą PoE. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER.
Do portu RJ45 modułu ETH-2wire-RX na końcu linii można podłączyć kamerę lub inny odbiornik PoE. Urządzenia mogą być opcjonalnie zasilane ze złączy śrubowych POWER.
W przypadku połączenia odbiornika z innym swichem lub kartą sieciową bez obsługi PoE należy koniecznie wyłączyć zasilanie PoE poprzez odpowiednie ustawienie zworki na odbiorniku ETH10-2wire-RX.
W zależności od wybranego trybu pracy konwerterów, zasilanie ich oraz urządzeń do nich podpiętych może być realizowane na kilka sposobów. Zasilanie PoE lub z zewnętrznego zasilacza. Zarówno od strony nadajnika ETH10-2wire-TX jak i odbiornika ETH10-2wire-RX.
Konfiguracja zaawansowana dla różnych trybów pracy, realizowana za pomocą zworek, opisana jest szczegółowo w instrukcji urządzenia.
Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach np. w podstawie kamery lub puszce instalacyjnej.
Najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej. Przy zastosowaniu dodatkowego adaptera można urządzenie zainstalować na szynie TH-35.
| ETH10-2wire-SET ATTE | |
| Całkowita ilość portów: | 2 Port PoE, 2 listwy śrubowe |
| Port PoE IN: | LAN + PoE IN |
| Porty PoE OUT: | LAN + PoE OUT |
| Porty LAN 10/100Mbps: | LAN + PoE IN, LAN + PoE OUT |
| Napięcie wejściowe: | Vin PoE - 30 ... 56 V, Vin Power - 10 ... 56 V |
| Napięcie wyjściowe PoE: | VoutDATA = Vin, Vout = Vin |
| Pobór mocy: | 1,35 W (cały tor) |
| Kontrola zasilania na wyjściu: | Zworki - konfiguracja w instrukcji i na urządzeniu |
| Zabezpieczenia przepięciowe: | Porty LAN i DATA |
| Zabezpieczenia przeciążeniowe: | LAN + PoE IN - Zabezpieczenie przeciążeniowe na poziomie 0,6 A |
| Długość kabla toru 2wire: | < 1000m - 2 pojedyncze skręcane przewody np. 1 para skrętki UTP |
| Sygnalizacja toru 2wire: | LED LINK (zielony) - link i transmisja danych w torze 2wire |
| Sygnalizacja zasilania: | LED port RJ45 (żółty) - obecność zasilania |
| Sygnalizacja transmisji: | LED port RJ45 (zielony) - link i transmisja danych |
| Zakres temperatur pracy: | -25°C ... +65°C |
| Wymiary (S x W x G): | 51(73) x 51 x 23 mm |
| Waga: | 0,06 kg |
| Stopień ochrony: | IP20 |
| Konstrukcja obudowy: | Uniwersalna podstawa montażowa |
| Montaż: | Kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK |
