DOP-6001 Polon-Alfa Liniowa adresowalna czujka dymu

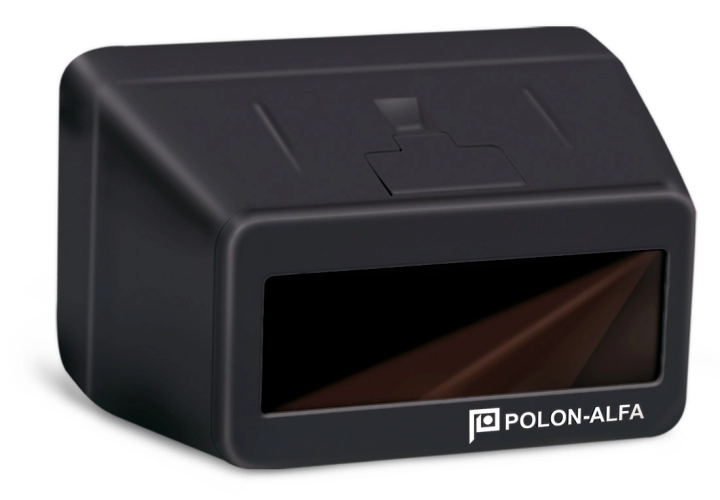

Liniowa czujka dymu DOP-6001 Polon-Alfa

Czujka liniowa DOP-6001 Polon Alfa jest przeznaczona do wykrywania dymu powstającego we wczesnym stadium rozwoju pożaru. Nadaje się zwłaszcza do ochrony pomieszczeń, gdzie w pierwszej fazie pożaru spodziewane jest pojawienie się dymu i tam, gdzie ze względu na dużą powierzchnię pomieszczenia należałoby dla jego ochrony, zastosować dużą liczbę punktowych czujek dymu.

Czujki DOP-6001 mogą pracować na liniach dozorowych central sygnalizacji pożarowej, produkowanych przez POLON-ALFA:

• bezpośrednio w pętlach adresowalnych central systemu POLON 4000,
• na liniach konwencjonalnych central systemu IGNIS 1000
• oraz na liniach adresowalnych za adapterami ADC-1 (w systemie TELSAP 2100) i ADC-38 (w systemie ALFA 3800).

Zasada działania:

Czujka DOP-6001 składa się z nadajnika i odbiornika promieniowania podczerwonego, umieszczonych w jednej obudowie oraz współpracującego reflektora pryzmowego lub zespołu reflektorów (reflektor nie znajduje się w zestawie).

Zasada działania czujki polega na analizie przezroczystości optycznej powietrza w przestrzeni pomiędzy czujką a lustrem/reflektorem. Jeżeli w powietrzu znajdzie się pewna, określona zawartość aerozoli (dymu), zmniejszająca przezroczystość, to czujka, zgodnie z ustawionym progiem czułości, wejdzie w stan alarmowania. Całkowite przerwanie strumienia promieniowania jest sygnalizowane jako stan uszkodzenia, ponieważ nawet największe stężenie dymu w powietrzu, nie powoduje całkowitego przerwania toru optycznego czujki. Jeżeli powietrze jest czyste, czujka znajduje się w stanie dozorowania. Czujka ma wbudowane układy automatycznej kompensacji zabrudzenia własnego układu optycznego i kompensacji wpływu warunków otoczenia powodujące, iż zachowuje stałą czułość i zdolność do wykrywania zagrożenia pożarowego w długim okresie czasu. Przy pewnym poziomie zabrudzenia, czujka zgłasza stan uszkodzenia, oznaczający konieczność podjęcia prac serwisowych i jej oczyszczenia.

Komunikacja pomiędzy centralą systemu POLON 4000 a czujką odbywa się za pośrednictwem adresowalnej dwuprzewodowej linii dozorowej. Czujka wyposażona jest w wewnętrzny izolator zwarć. W celu poprawnej pracy czujki należy zestroić tor optyczny. W przypadku czujki adresowalnej odbywa się to przez zainicjowanie takiego procesu z poziomu centrali adresowalnej serii POLON 4000, a w przypadku pracy czujki jako konwencjonalnej lub na liniach bocznych adapterów – przez wciśnięcie przycisku START umieszczonego na czujce.

Instalowanie czujek

Czujkę DOP-6001 i reflektor lub zespół reflektorów instaluje się na przeciwległych ścianach pomieszczenia. Do precyzyjnego zestrojenia czujki i zespołu reflektorów w torze optycznym wykorzystywane są odpowiednie wkręty regulacyjne podstawy czujki i zespołu reflektorów oraz specjalny celownik laserowy, uaktywniany w momencie zestrajania toru optycznego. Reflektor pryzmowy i zespół reflektorów nie wchodzą w skład kompletu czujki - zamawiane są oddzielnie.

Uwaga. Reflektor pryzmowy lub zespołu reflektorów należy dokupić osobno

Uwagi

Do testowania czujek należy wykorzystać folię testującą FT-40; do ustawienia toru optycznego czujki z zespołem reflektorów - lustro serwisowe LS-40.
Najwyższa czułość przy ustawieniu progu 18 %.

Specyfikacja liniowej czujki dymu DOP-6001 Polon-Alfa

• Napięcie pracy czujki adresowalnej 16,5 - 24,6 V
• Maks. pobór prądu czujki z linii adresowalnej <300 µA
• Napięcie pracy czujki w linii konwencjonalnej 10,5 - 24 V
• Prąd dozorowania w linii konwencjonalnej (do wyboru):
  • zwora w pozycji ADC-1 2,2 mA
  • zwora w pozycji ADC-38 5 mA
• Prąd alarmowania przy 20 V 20 mA
• Prąd przy przerwie strumienia świetlnego <0,3 mA
• Prąd sygnału serwisowego <0,3 mA
• Zasięg pracy z reflektorem E39 - R8 od 5 do 50 m
• Zasięg pracy z zespołem reflektorów od 50 do 100 m
• Progi czułości (do wyboru) 18 %, 30 %, 50 %
• Liczba czujek na linii adresowalnej 64
• Liczba czujek na jednej linii konwencjonalnej 1
• Liczba czujek za adapterem ADC-1, ADC-38 1
• Klasa urządzenia laserowego 3R
• Zasilanie celownika laserowego (podczas zestrajania) bateria 6F22 9 V
• Zakres temperatur pracy -25 oC - +55 oC
• Wilgotność względna do 95 % przy 40 oC
• Masa (z podstawą regulacyjną) 0,35 kg
• Wymiary 129 x 80 x 84 mm
