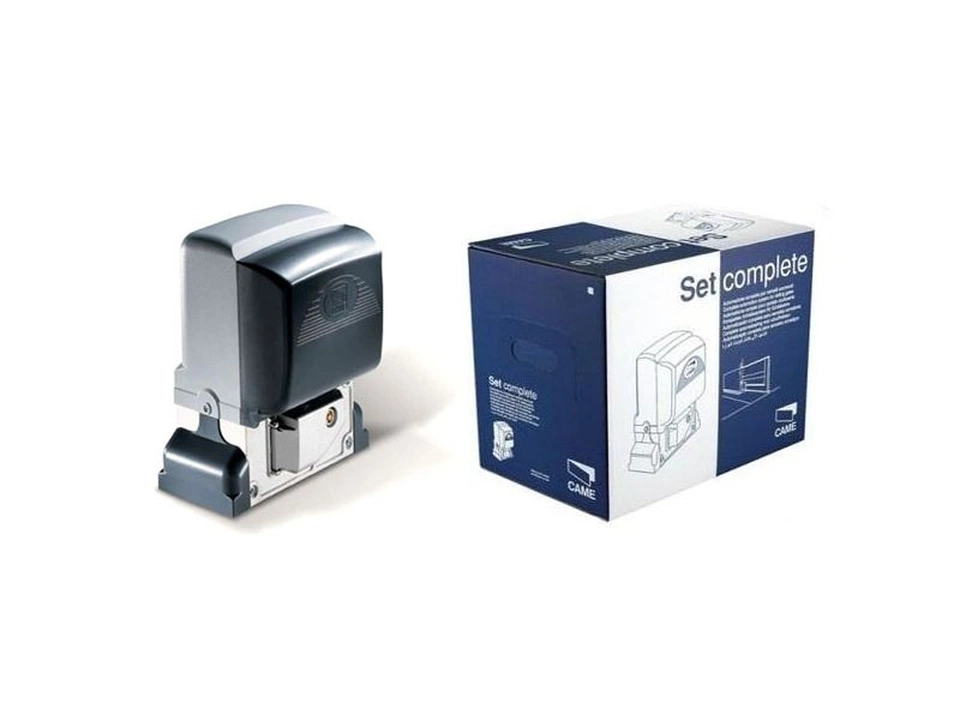

BX STRONG Space Kompletny zestaw napędu do bramy przesuwnej Came

Kompletny zestaw BX STRONG CAME do zautomatyzowania bram przesuwnych do masy 800 kg.

Gotowe zestawy serii BX firmy CAME dostępne są w dwóch wersjach BX Plus oraz BX Strong. W zestawie BX Plus znajduje się siłownik elektromechaniczny o mocy 200 W i sile ciągu 300 N, który może obsługiwać bramy o maksymalnej wadze do 400kg. W BX Strong producent umieścił siłownik o mocy 300W (800N) przystosowany do obsługi bram o wadze do 800kg. Dla obu zestawów cykl pracy wynosi 30%.

W zestawie BX STRONG CAME znajduje się urządzenia tj.:

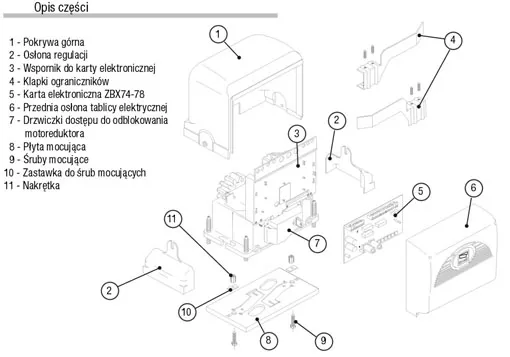

• BX78 - 1 szt. - Samoblokujący siłownik elektromechaniczny z ochroną wyłącznika krańcowego przed zamarzaniem, z wbudowaną płytą sterującą ZBX74, maksymalna masa bramy: 800 kg
• AF43SP - 1 szt. - Karta częstotliwości SPACE CAME
• SP2 - 1 szt. - Pilot dwukanałowy SPACE CAME
• DIR10 - 1 kpl. Fotokomórka zewnętrzna, zasięg do 10m

Funkcje siłownika BX 78 Came:

• Częściowe otwarcie: dla ruchu pieszego
• Sterowanie KROK PO KROKU (otwórz-stop-zamknij)
• Sterowanie REWERSYJNE (otwórz-zamknij)
• Miganie wstępne lampy podczas otwierania i zamykania
• Amperometryczne wykrywanie przeszkód
• Zabezpieczenie nieruchomej bramy. Komendy otwórz / zamknij są ignorowane jeżeli w świetle bramy znajduje się przeszkoda.
• Możliwość zsynchronizowania dwóch siłowników
• Funkcja automatycznego zamykania
• Mechaniczne wyłączniki krańcowe
• Awaryjne wysprzęglenie kluczem personalnym
• Awaryjne wysprzęglenie z poziomu pilota

Dane techniczne siłownika (motoreduktor) BX-78 Came:

• Zasilanie tablicy sterowniczej: 230V AC 50/60Hz
• Zasilanie silnika: 24V DC
• Pochłanianie max.: 2,4A
• Moc: 300W
• Max. moment obrotowy: 32 Nm
• Przełożenie reduktora obrotów: 1/33
• Nacisk: 800 N
• Max. prędkość: 10,5 m/min
• Częstotliwość robocza: 30%
• Maksymalna masa bramy: 800 kg
• Stopień zabezpieczenia: IP54
• Klasa izolacji: I
• Waga: 15 kg
• Kondensator: 12 μF
• Termiczne zabezpieczenie silnika: 150° C
• Temperatura pracy: -20 st C do +55 st C

Dodatkowo system można wyposażyć w następujące elementy (akcesoria):

• Listwy zębate:
  • CGZF - Listwa zębata nylonowa z rdzeniem metalowym (30x20 mm, Moduł 4)
  • C8MM - Listwa zębata metalowa, ocynkowana z łączeniami pomiędzy listwami (30x8 mm, Moduł 4)
  • C10MM - Listwa zębata metalowa, ocynkowana z łączeniami pomiędzy listwami (30x10 mm, Moduł 4)
• SET - stacyjki kluczykowe:
  • SET-I - Stacyjka kluczykowa, wewnętrzna z cylindrem DIN
  • SET-E - Stacyjka kluczykowa, zewnętrzna z cylindrem DIN
  • SET-EN - Stacyjka kluczykowa, zewnętrzna w czarnej obudowie z cylindrem DIN
• TSP01 - czytnik kart zbliżeniowych
  • TR KARTA1 - Karta zbliżeniowa 64 bity, 125 kHz z otworem na taśmę
  • TR KARTA - Karta zbliżeniowa 64 bity, 125 kHz
  • TR BRELOK
• Klawiatury kodowe:
  • S5000 - Klawiatura wewnętrzna dziewięcioprzyciskowa
  • S6000 - Klawiatura zewnętrzna siedmioprzyciskowa
  • S7000 - Klawiatura zewnętrzna siedmioprzyciskowa
  • S9000 - Klawiatura bezprzewodowa czterokanałowa
• Sterowanie radiowe:
  • Piloty: TOP-432EV , TOP-434EV , TOP-432NA , TOP-434NA , TOP-432A ,TOP-434A ,
  • Piloty (kod dynamiczny): SP2 , SP4 , AF43SP , SP2S , SP4S
• Lampy ostrzegawcze:
  • DADOO: DD-1KA , DD-1KB , DD-1TA433
  • KIARO: KLED, KLED24
• Fotokomórki
  • Seria DELTA: DELTA-I, DELTA-E , DELTA-SI , DELTA-SE
  • Seria DIR: DIR10, DIR20, DIR30
• Fotokomórki bezprzewodowe: DBC01 , DBC03 , DBC04
• Listwa bezpieczeństwa: D15D , D17S , D20S
• Mechaniczne listwy: DF15 , DF17 , DF20 , DF25
