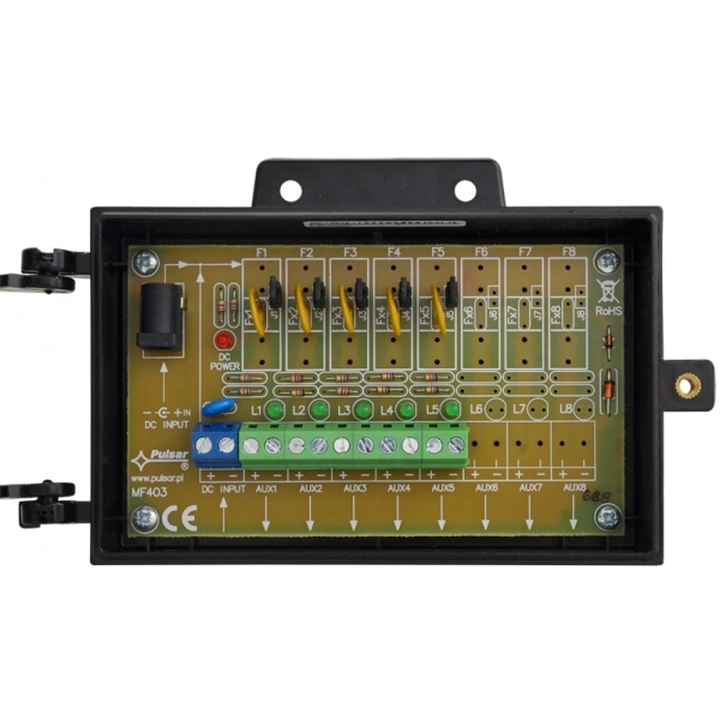

Moduł bezpiecznikowy AWZ594 przeznaczony jest do rozdziału zasilania w systemach CCTV wymagających napięcia z zakresu 10V ÷ 30V DC. Posiada dwa wejścia zasilania: złącze śrubowe i gniazdo DC 5,5/2,1 oraz pięć niezależnie zabezpieczonych bezpiecznikami polimerowymi 1A wyjść zasilania AUX1 ÷ AUX5. Zadziałanie bezpiecznika PTC sygnalizowane jest przez zgaszenie odpowiedniej diody LED modułu: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo wejście modułu zabezpieczone jest warystorem chroniącym zasilacz przed skutkami wystąpienia przepięć w układzie zasilania.
Dane techniczne modułu AWZ 594 PULSAR:
- Napięcie zasilania: 10 V ÷ 30 V DC
- Pobór prądu: 5 mA ÷ 50 mA @ UIN = 10 V ÷ 30 V DC
- Ilość wejść zasilania: 2 - gniazdo DC 5,5/2,1 lub złącze śrubowe
- Ilość wyjść zasilania: 5 (zaciski AUX)
- Zabezpieczenia:
- przeciwzwarciowe SCP: 5 x 1A PTC
- przeciążeniowe OLP: 5 x 1A PTC
- przepięciowe: warystor
- Sygnalizacja optyczna:
- dioda LED czerwona – obecność napięcia zasilania DC
- diody LED zielone L1 ÷ L5 – stan wyjść AUX1 ÷ AUX5
- Warunki pracy: II klasa środowiskowa, -10°C ÷40°C
- Wymiary: 126 x 78+16 x 42 (WxHxD) [mm] (+/-2)
- Mocowanie: Wkręty montażowe x2 (otwory Ø4mm)
- Złącza:
- wyjścia zasilania: złącza śrubowe Ф0,51÷2,05 (AWG 24-12)
- wejścia zasilania: gniazdo DC 5,5/2,1
- Waga: netto/brutto 0,16kg / 0,23kg
- Deklaracje, gwarancja: CE, RoHS, 2 lata od daty produkcji
