SO-Pd13/6m W2 Sygnalizator optyczny z zespołem diod LED, 6 metrów

Nr produktu: 2508

W2
Typ sygnalizatora: optyczny Przeznaczenie: do sygnalizacji optycznej zespołem diod LED Montaż: instalacja w pomieszczeniach zamkniętych Podstawowa wysokość montażu 6 metrów Bez synchronizacji

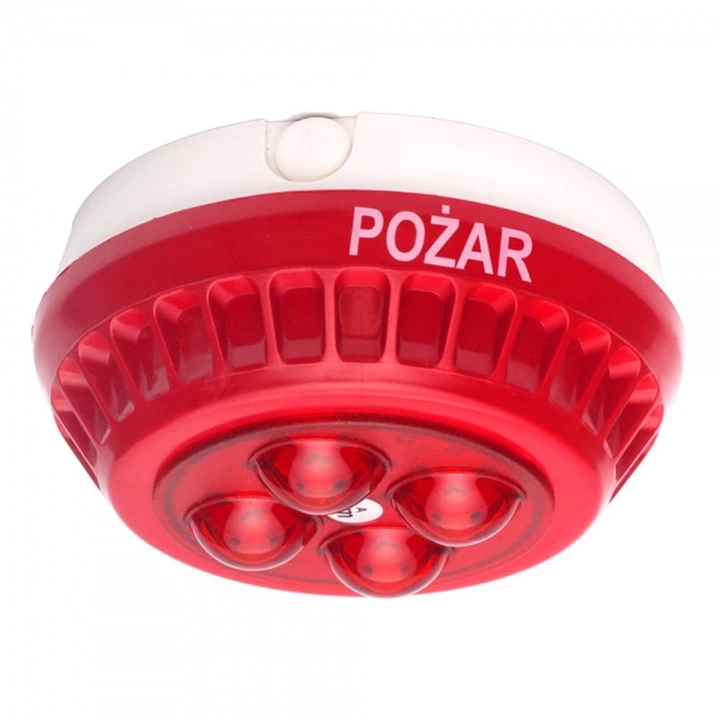

Sygnalizator pożarowy optyczny SO-Pd13/6m firmy W2 o podstawowej wysokości montażu 6 metrów, bez synchronizacji. Urządzenie wykonane w obudowie z tworzyw sztucznego, w której znajdują się podzespoły elektroniczne. Źródłem światła są diody LED.



SO-Pd13 W2 po podłączeniu napięcia zasilania generuje sygnał optyczny impulsowy o czasie rozbłysku krótszym od 0,2s. Częstotliwość generowanego sygnału optycznego wynosi 0,56Hz. Elementem generującym światło są diody LED mocy, umieszczone w obudowie (kloszu) tworzącym układ optyczny. W przypadku pracy sygnalizatorów w sieci, sygnalizator „master” wysyła impulsy synchronizacyjne po linii zasilającej. Podczas budowania sieci, sygnalizatory należy podłączyć do źródła zasilania poprzez filtr synchronizacyjny FS-1.



Sygnalizator SO-Pd13 występuje w trzech wersjach: 9m, 6m oraz 3m. W zależności od wersji sygnalizatora, zmienia się obszar pokrycia (obszar, w którym natężenie światła jest większe od 0,4lx).



Oznaczenia sygnalizatora SO-Pd13:

  • SO-Pd13/3m - Pożarowy sygnalizator optyczny SO-Pd13 o podstawowej wysokości montażu 3m
  • SO-Pd13/6m - Pożarowy sygnalizator optyczny SO-Pd13 o podstawowej wysokości montażu 6m
  • SO-Pd13/9m - Pożarowy sygnalizator optyczny SO-Pd13 o podstawowej wysokości montażu 9m
  • SO-Pd13/3m/s - Pożarowy sygnalizator optyczny SO-Pd13 o podstawowej wysokości montażu 3m, wersja z wbudowanym modułem synchronizacyjnym
  • SO-Pd13/6m/s - Pożarowy sygnalizator optyczny SO-Pd13 o podstawowej wysokości montażu 6m, wersja z wbudowanym modułem synchronizacyjnym
  • SO-Pd13/9m/s - Pożarowy sygnalizator optyczny SO-Pd13 o podstawowej wysokości montażu 9m, wersja z wbudowanym modułem synchronizacyjnym



Sygnalizator SO-Pd13 do systemów sygnalizacji pożaru posiada Certyfikat stałości właściwości użytkowych nr 1438-CPR-0287 oraz Świadectwo dopuszczenia nr 3047/2017  wydane przez CNBOP-PIB.



Parametry techniczne sygnalizatora SO-Pd13 W2:

Model SO-Pd13/6m
Producent W2
Typ sygnalizatora optyczny
Napięcie zasilania 16 - 32,5VDC
Pobór prądu w stanie alarmowania 0mA
Pobór prąd w stanie alarmowania [mA]
  • <38mA SO-Pd13/3m
  • <38mA SO-Pd13/3m/s
  • <38mA SO-Pd13/6m
  • <38mA SO-Pd13/6m/s
  • <85mA SO-Pd13/9m
  • <85mA SO-Pd13/9m/s
Pobór mocy w stanie alarmowania [W]
  • <0,91W SO-Pd13/3m
  • <0,91W SO-Pd13/3m/s
  • <0,91W SO-Pd13/6m
  • <0,91W SO-Pd13/6m/s
  • <2W SO-Pd13/9m
  • <2W SO-PD13/9m/s
Rodzaj środowiska pracy Typ A
Zakres temperatury pracy -10°C ~ +40°C
Stopień ochrony zapewniony przez obudowę IP54
Współpracująca puszka instalacyjna PIP-1AN
Materiał obudowy ABS, Poliwęglan lub ich odpowiedniki
Masa [g]
  • SO-Pd13/3m, SO-Pd13/3m/s  ~180g
  • SO-Pd13/6m, SO-Pd13/6m/s  ~180g
  • SO-Pd13/9m, SO-Pd13/9m/s  ~220g
Wymiary
  • SO-Pd13/3m, SO-Pd13/3m/s  Ø115 x 53
  • SO-Pd13/6m, SO-Pd13/6m/s  Ø115 x 53
  • SO-Pd13/9m, SO-Pd13/9m/s  Ø115 x 68
Rodzaj przewodu linii dozorowej / sygnałowej / zasilania Zgodnie z przepisami, gwarantowany przekrój zgodnie z PN-EN 54-23 od 0,28mm² do 1,5mm² włącznie. maksymalny przekrój 2,5mm².
Barwa emitowanego światła

Wg świadectwa dopuszczenia: barwa czerwona

Wg normy EN 54-23:2010 biała lub czerwona

Liczba błysków na minutę, czas pojedynczego rozbłysku

33,6 błysków na minutę

  • SO-Pd13/3m, SO-Pd13/3m/s  tb=0,15s
  • SO-Pd13/6m, SO-Pd13/6m/s  tb=0,15s
  • SO-Pd13/9m, SO-Pd13/9m/s  tb=0,19s
Współczynnik pokrycia Kategoria O
Akcesoria dodatkowe (nie znajdujące się zestawie) OZ-50-1 W2



Sygnalizatory serii SO-Pd13 powinny być włączane do instalacji SAP za pośrednictwem puszek połączeniowych o odporności ogniowej (zalecane PIP-1AN). Puszka powinna być montowana do podłoża/ściany, która również posiada wymaganą odporność ogniową. W przypadku, gdy ze względów estetycznych, montaż sygnalizatora bezpośrednio na puszcze PIP-1AN jest niemożliwy, dopuszczalny jest montaż sygnalizatora do podłoża nieposiadającego wymaganej odporności ogniowej, natomiast puszka połączeniowa musi być zamontowana na podłożu o wymaganej odporności ogniowej (np. sytuacja, w której puszka PIP-1AN zamontowana jest do sufitu o odporności E90, natomiast sygnalizator SO-Pd13 zamontowany jest na suficie podwieszanym).
