Nr produktu: 2507

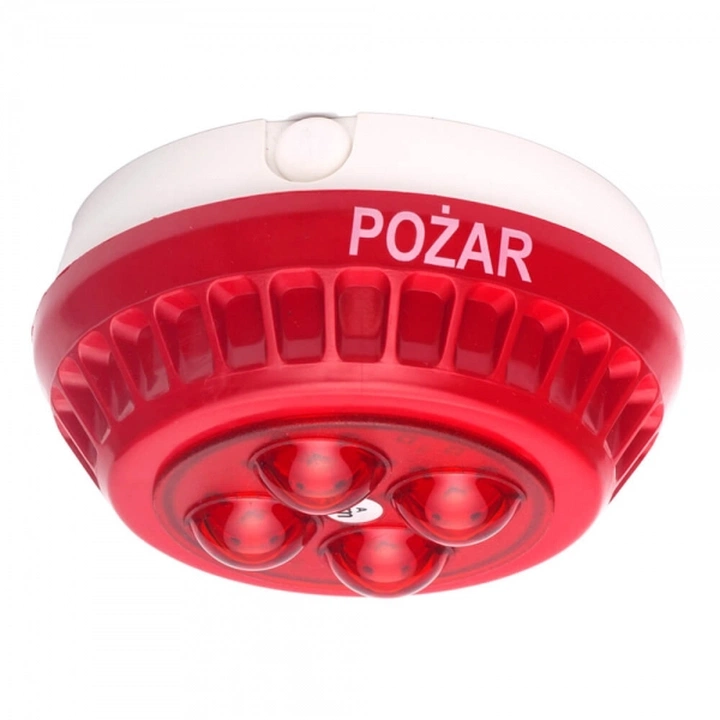

W2Sygnalizator pożarowy optyczny SO-Pd13/3m/s firmy W2 o podstawowej wysokości montażu 3 metry, wbudowany moduł synchronizacji. Urządzenie wykonane w obudowie z tworzyw sztucznego, w której znajdują się podzespoły elektroniczne. Źródłem światła są diody LED.
SO-Pd13 W2 po podłączeniu napięcia zasilania generuje sygnał optyczny impulsowy o czasie rozbłysku krótszym od 0,2s. Częstotliwość generowanego sygnału optycznego wynosi 0,56Hz. Elementem generującym światło są diody LED mocy, umieszczone w obudowie (kloszu) tworzącym układ optyczny. W wersji z wbudowanym modułem synchronizacyjnym możliwe jest tworzenie sieci sygnalizatorów pracujących synchronicznie lub z efektem fali. W przypadku pracy sygnalizatorów w sieci, sygnalizator „master” wysyła impulsy synchronizacyjne po linii zasilającej. Podczas budowania sieci, sygnalizatory należy podłączyć do źródła zasilania poprzez filtr synchronizacyjny FS-1.
Sygnalizator SO-Pd13 występuje w trzech wersjach: 9m, 6m oraz 3m. W zależności od wersji sygnalizatora, zmienia się obszar pokrycia (obszar, w którym natężenie światła jest większe od 0,4lx).
Sygnalizator SO-Pd13 do systemów sygnalizacji pożaru posiada Certyfikat stałości właściwości użytkowych nr 1438-CPR-0287 oraz Świadectwo dopuszczenia nr 3047/2017 wydane przez CNBOP-PIB.
Model | SO-Pd13/3m/s |
Producent | W2 |
Typ sygnalizatora | optyczny |
Napięcie zasilania | 16 - 32,5VDC |
Pobór prądu w stanie alarmowania | 0mA |
Pobór prąd w stanie alarmowania [mA] |
|
Pobór mocy w stanie alarmowania [W] |
|
Rodzaj środowiska pracy | Typ A |
Zakres temperatury pracy | -10°C ~ +40°C |
Stopień ochrony zapewniony przez obudowę | IP54 |
Współpracująca puszka instalacyjna | PIP-1AN |
Materiał obudowy | ABS, Poliwęglan lub ich odpowiedniki |
Masa [g] |
|
Wymiary |
|
Rodzaj przewodu linii dozorowej / sygnałowej / zasilania | Zgodnie z przepisami, gwarantowany przekrój zgodnie z PN-EN 54-23 od 0,28mm² do 1,5mm² włącznie. maksymalny przekrój 2,5mm². |
Barwa emitowanego światła | Wg świadectwa dopuszczenia: barwa czerwona Wg normy EN 54-23:2010 biała lub czerwona |
Liczba błysków na minutę, czas pojedynczego rozbłysku | 33,6 błysków na minutę
|
Współczynnik pokrycia | Kategoria O |
Akcesoria dodatkowe (nie znajdujące się zestawie) | OZ-50-1 W2 |
Sygnalizatory serii SO-Pd13 powinny być włączane do instalacji SAP za pośrednictwem puszek połączeniowych o odporności ogniowej (zalecane PIP-1AN). Puszka powinna być montowana do podłoża/ściany, która również posiada wymaganą odporność ogniową. W przypadku, gdy ze względów estetycznych, montaż sygnalizatora bezpośrednio na puszcze PIP-1AN jest niemożliwy, dopuszczalny jest montaż sygnalizatora do podłoża nieposiadającego wymaganej odporności ogniowej, natomiast puszka połączeniowa musi być zamontowana na podłożu o wymaganej odporności ogniowej (np. sytuacja, w której puszka PIP-1AN zamontowana jest do sufitu o odporności E90, natomiast sygnalizator SO-Pd13 zamontowany jest na suficie podwieszanym).
