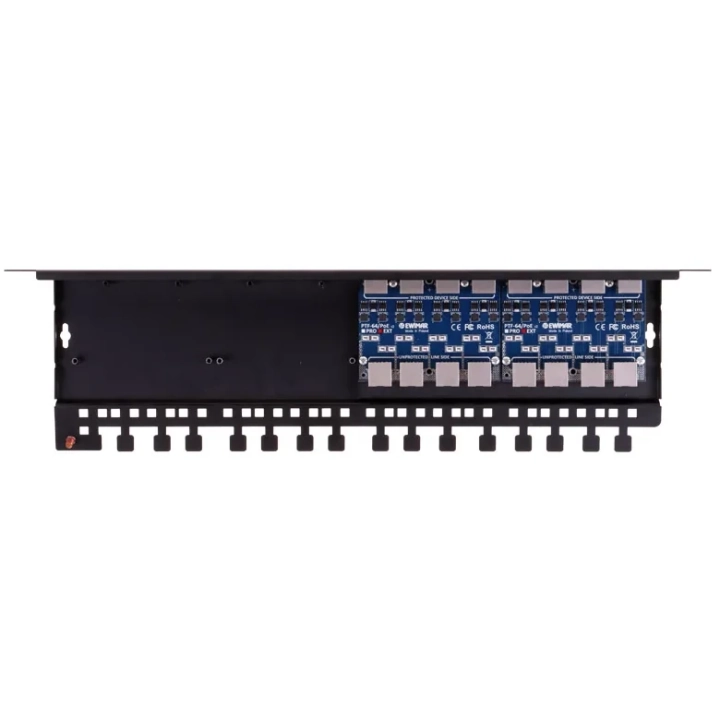

Ogranicznik przepięć Ewimar PTF-68R-EXT/PoE jest zabezpieczeniem 8-kanałowym, przeznaczonym do zabezpieczenia urządzeń takich jak kamer IP, przełączników LAN, punktów dostępowych Wi-Fi i innych. Zbudowany został z dwóch modułów PTF-64-EXT, zamontowanych do podstawy PTU/PTF-6-RACK. Gwarantuje skutecznąochronę - skuteczność na poziomie 2,5 kA na żyłę przewodu - elementów znajdujących się wewnątrz jak i na zewnątrz budynku. Zastosowano 3 stropnie ochronne z wykorzystaniem bezpiecznika w technologii MOSFET. Jest kompatybilny ze standardami 10Base-T, 100Base-T, 1000Base-T oraz 1000Base-Tx.
Niezależne obwody ochrony zasilania PoE, eliminują wzrost napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Rozwiązanie to chroni zasilacze urządzeń końcowych przed uszkodzeniem w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania są całkowicie neutralne dla każdego standardu PoE i chronią każdy z nich, włącznie z Hi PoE.
Panel posiada dodatkowe miejsce do zamontowania 2 modułów serii PTF-64 lub PTU-64, co umożliwia rozbudowę ogranicznika w dowolnym czasie, do 16 kanałów maksymalnie. Należy zadbać o właściwe uziemienie ogranicznika przepięć, przez podłączenie dołączonego przewodu uziemiającego do odpowiednio uziemionej szafy Rack. Opcjonalna pokrywa PTU/PTF-5/6-COVER zapewnia ochronę obwodów i złącz ogranicznika przed kurzem, ponadto stanowi dodatkowy ekran przed interferencjami przy dużej ilości paneli.
Uwaga. Najlepszy poziom ochrony uzyskiwany jest przez zastosowanie ograniczników przepięć po dwóch stronach przewodów: Wielokanałowy po stronie przełącznika LAN i pojedyncze po stronie urządzeń końcowych, na przykład PTF-61-EXT/PoE.
| Linia danych | |
|---|---|
| Ilość kanałów LAN | 8 |
| Obsługiwane standardy Ethernet | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Zgodność z okablowaniem | cat. 6 |
| Stosowany z okablowaniem | FTP, UTP dowolnej kategorii |
| Złącze wejściowe (strona niechroniona) | Gniazdo ekranowane RJ-45 |
| Złącze wyjściowe (strona chroniona) | Gniazdo ekranowane RJ-45 |
| Ilość stopni ochronnych | 3 (GDT, MOSFET, TVS) |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maks. pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy (8/20µs, linia-ziemia) Iimp / żyła | 2,5kA (max) |
| Prąd piorunowy (10/350µs, linia-ziemia) Iimp | 1kA |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP | <8V |
| Prąd wyładowczy (8/20µs, linia-linia) Iimp | 0,5kA |
| Element odsprzęgający | Bezpiecznik MOSFET |
| Chronione linie | 1-2, 3-6, 4-5, 7-8 |
| Pojemność (linia-linia) @1MHz | 5pF |
| Pojemność (linia-ziemia) @1MHz | 2-3pF |
| Rezystancja szeregowa | 6Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN | 57V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP | 75V DC |
| Prąd wyładowczy (8/20µs, linia-linia) Iimp | 0,5kA |
| Chronione linie (pary) | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE | Zgodny ze wszystkimi typami w tym Hi PoE |
| Cechy wspólne | |
| Wymiary | 480 x 41 x 130 (mm) |
| Zastosowanie | Ochrona urządzeń instalowanych wewnątrz / na zewnątrz |
| Sposób montażu | Montaż w szafie RACK 19", wysokość 1U |
| Sposób uziemienia | przewód |
| Szczelność obudowy | - |
| Temperatura pracy | -40ºC~60ºC |
