PTF-51-EXT/PoE/Micro v2 Ewimar Zabezpieczenie przeciwprzepięciowe EXTREME z funkcją PoE

PTF-51-EXT/PoE/Micro Ewimar Ogranicznik przepięć sieci LAN

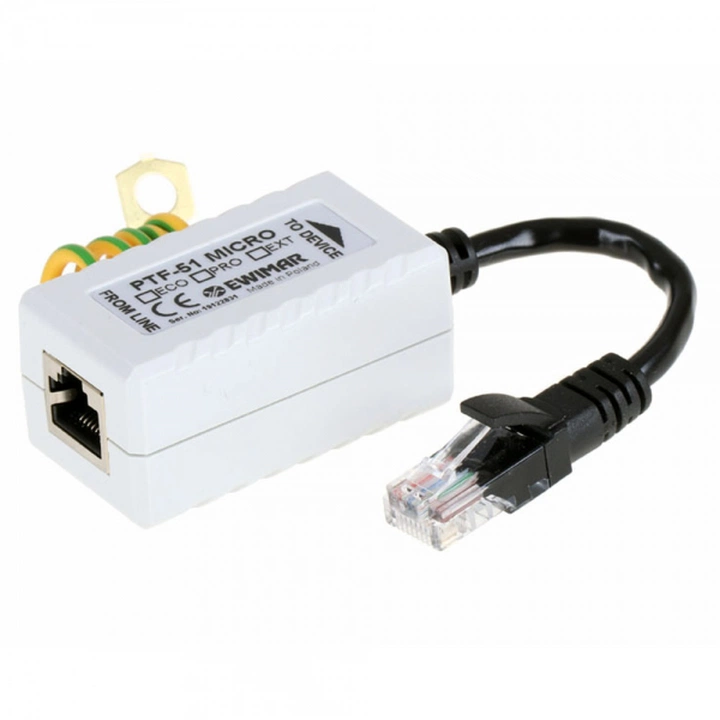

Ogranicznik przepięć PTF-51-EXT/PoE/Micro v2 to urządzenie przeznaczone do zabezpieczenia routerów, switchy LAN, kamer IP, punktów dostępowych WiFi oraz innych urządzeń, które pracują w sieci Ethernet. Zapewnia skuteczną ochronę przed nagłym wzrostem napięcia na poszczególnych parach skrętki UTP oraz chroni przed skutkami przepięć oraz wyładowań atmosferycznych czy działaniem paralizatorów elektronicznych.

Ogranicznik ochrania indywidualnie każdą parę transmisyjną eliminując przepięcia powyżej 3,5 V wewnątrz nich oraz doprowadza do ziemi ładunki o wartościach do 2kA. Chroni przed przepięciami także urządzenia, gdzie występuje wzrost napięcia na liniach zasilających PoE w każdym z możliwych standardów. PTF-51-EXT/PoE/Micro v2 zalecany jest do ochrony urządzeń LAN, które montowane są na metalowych słupach, wysięgnikach lub konstrukcjach metalowych.

Zastosowana w produkcie technologia MOSFET 3-krotnie skuteczniej eliminuje powstające przepięcia wewnątrz linii transmisyjnych i ma mniejszą podatność na uszkodzenia w wyniku długotrwałych prądów udarowych.

Skuteczność ochrony w przypadku ogranicznika PTF-51-EXT/PoE/Micro v2 wynosi 2kA // 8/20 µs (lnia-ziemia) dla każdej żyły przewodu z bezpośrednim odprowadzeniem ładunku do ziemi. W przypadku wielożyłowego przewodu LAN, daje to wysoki poziom ochrony urządzeń montowanych na zewnątrz budynków (12 kA łącznie).

Dzięki małym gabarytom oraz wbudowanemu przewodowi z wtykiem RJ45 ogranicznik PTF-51-EXT/PoE/Micro v2 umożliwia ukrycie go w niedużej obudowie. Nadaje się więc znakomicie do ochrony kamer przemysłowych IP, które posiadają podstawy/puszki instalacyjne ukrywające akcesoria i wszelkie połączenia montażowe.

W celu zwiększenia poziomu ochrony przeciwprzepięciowej oraz poprawy właściwości mechanicznych, wersja 2 ogranicznika PTF-51-EXT/PoE/Micro została zaprojektowana od podstaw wraz z okablowaniem i obudową. Modyfikacja układu ochronnego wprowadziła dodatkową ochronę ogranicznika przed uszkodzeniami w wyniku przeniknięcia przeskoków iskry od strony słupów i konstrukcji metalowych.

UWAGA! Aby zapewnić odpowiedni poziom ochrony, konieczne jest podłączenie ogranicznika do uziemienia. W przypadku jego braku do przewodu ochronnego PE.

Charakterystyka podstawowa PTF-51-EXT/PoE/Micro v2 Ewimar:

• Skuteczność ochrony 4kV / 2kA // 8/20 μs (na każdą żyłę przewodu)
• Zgodność z sieciami LAN 10Base-T, 100Base-T (10Mbit, 100Mbit)
• 3 stopnie ochrony przeciwprzepięciowej (GDT, MOSFET, TVS)
• Wysoka trwałość i skuteczność ochrony - resetowalne bezpieczniki MOSFET
• Zabezpieczenie linii PoE - wszystkie standardy do 60W
• Zgodność z przewodami UTP, FTP 5 i 6-ej kategorii
• Odprowadzenie ładunku do ziemi
• Zalecany do urządzeń IP montowanych:
  • wewnątrz budynków
  • na zewnątrz w dodatkowej obudowie IP66

Specyfikacja techniczna PTF-51-EXT/PoE/Micro v2 Ewimar:

Schemat 1: Prawidłowe zabezpieczenie pojedynczej linii LAN z wykorzystaniem ograniczników serii PTF-51 Ewimar

Schemat 2: Kompletna ochrona przepięciowa sieci LAN z wykorzystaniem ograniczników serii PTF Ewimar
