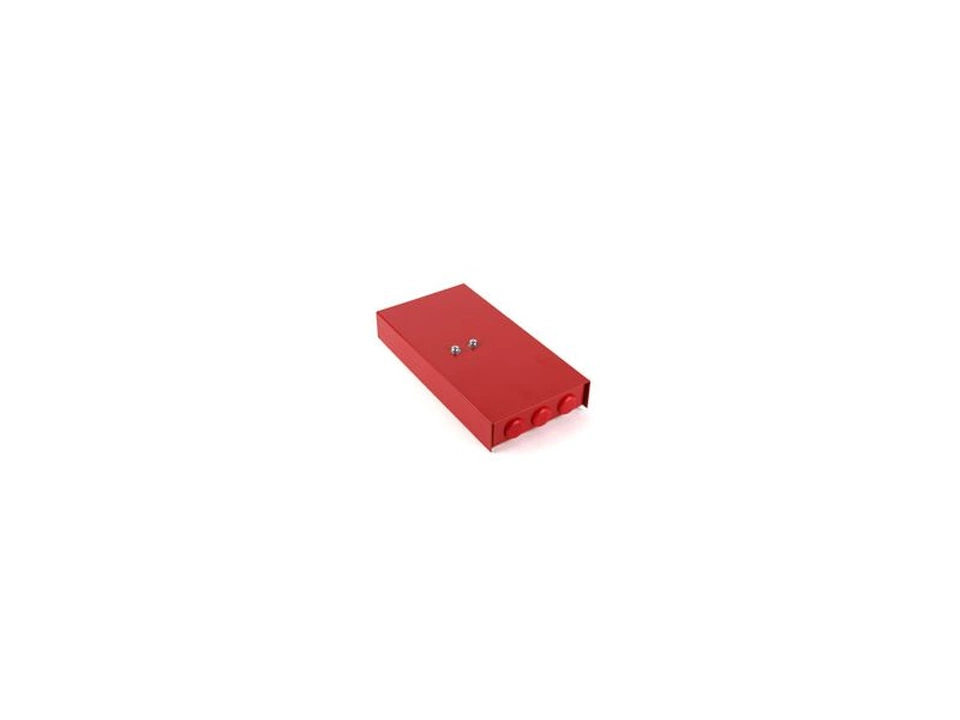

PIP-2A/ROZGAŁĘŹNA/3 ŻYŁY/2,5mm2 W2 Puszka instalacyjna przeciwpożarowa

Puszka instalacyjna PIP-2A/ROZGAŁĘŹNA/3 ŻYŁY/2,5mm² firmy W2 przeznaczona jest do

• podłączenia sygnalizatorów np. typu SA-K5, SA-K6, SA-K7
• sygnalizatorów innych typów,
• głośników systemów rozgłaszania przewodowego (DSO), klap dymnych itd.

Zadaniem puszki jest zapewnienie ciągłości linii sygnałowej po spaleniu się sygnalizatora i niedopuszczenie do wyeliminowania z działania sygnalizatorów znajdujących się poza strefą pożaru.

DANE TECHNICZNE PIP-2A/ROZGAŁĘŹNA/3 ŻYŁY/2,5mm2

• Napięcie zasilania: max 125V AC
• Średnica kabla instalacyjnego: max Ø 10mm
• Przekrój przewodu: max 2,5 mm²
• Szczelność obudowy: IP 20
• Wymiary: 193 x 80 x 30 mm

OPIS KONSTRUKCJI:

Puszka instalacyjna do systemów pożarowych PIP-2A/ROZGAŁĘŹNA/3 ŻYŁY/2,5mm² wykonana jest z blachy ocynkowanej pokrytej czerwoną farbą proszkową. Puszka posiada osobne zaciski do podłączenia wejścia linii sygnałowej oraz osobne do podłączenia wyjścia linii sygnałowej. Puszka posiada dwa otwory do mocowania jej przy pomocy metalowych kołków do sufitu lub ściany. Schemat przedstawia możliwości podłączenia przewodów za pomocą puszki instalacyjnej PIP-2A/ROZGAŁĘŹNA/3 ŻYŁY/2,5mm².

ZAKRES ZASTOSOWANIA:

Puszki instalacyjne PIP-2A/ROZGAŁĘŹNA/3 ŻYŁY/2,5mm² stosowane są w systemach pożarowych.

Schemat połączeń PIP-2A/ROZGAŁĘŹNA/3 ŻYŁY/2,5mm²:
