842.50 zł
684.95 zł netto

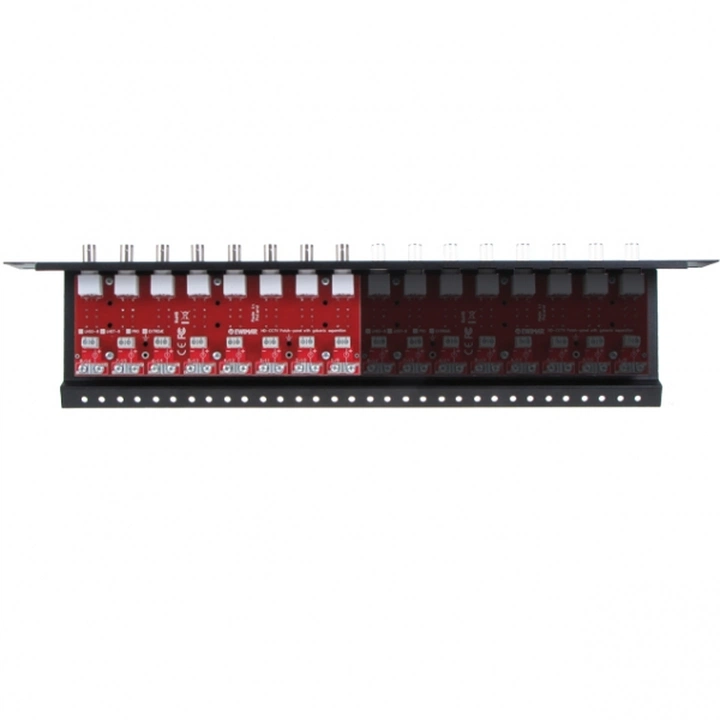

LHSO-8R-EXT Ewimar Montowany w szafie Rack 19" 8-kanałowy panel instalacyjno-zabezpieczający. Panel przeznaczony jest do instalacji telewizji przemysłowej wysokiej rozdzielczości (standardy HD-CVI, AHD oraz HD-TVI). Dzięki swojej wielofunkcjonalności, ułatwia podłączanie i układanie dużych ilości przewodów koncentrycznych, jak również zabezpieczenie instalacji przed skutkami przepięć i wyładowań atmosferycznych.
Organizer przewodówPomoc przy podłączaniu przewodów koncentrycznych bez konieczności zaciskania złącz BNC. Mocne i trwałe ich przymocowanie, chroni przed utratą połączenia lub przypadkowym wyrwaniem. |
Zabezpieczenie przeciwprzepięcioweChroni urządzenia odbiorcze (rejestratory DVR) przed skutkami wyładowań atmosferycznych, przepięć i działań sabotażowych. Wbudowane ochronniki gazowe z systemem odprowadzania ładunku chronią instalacje CCTV przenikaniem ładunków przepięciowych do urządzeń, dodatkowo każdy obwód Video zabezpieczony jest przed wzrostem napięcia pomiędzy poszczególnymi żyłami przewodu. |
Separator galwanicznySeparator galwaniczny znajduje się w każdym kanale Video pełniąc funkcję izolującą kamery od urządzeń odbiorczych (rejestratorów DVR). Jest to najbardziej skuteczna forma ochrony tych urządzeń przed wpływem efektu pętli mas, która może występować, gdy zainstalowane są na konstrukcjach metalowych lub zasilane są z różnych źródeł prądu. Efekt pętli mas powoduje widoczne zakłócenia w obrazie, a w skrajnych przypadkach doprowadza do uszkodzenia kamer lub rejestratorów. Duży impuls prądowy pętli mas powstaje również w czasie wyładowań atmosferycznych i separator galwaniczny skutecznie ogranicza ryzyko uszkodzeń. |
Wbudowane bezpieczniki MOSFETInnowacyjne bezpieczniki MOSFET są uzupełnieniem wysokiej skuteczności ochrony przeciwprzepięciowe, rozłączając obwód wejściowy w czasie 1μS w momencie przekroczenia dopuszczalnego prądu udarowego o 1mA. Zabezpieczają one dławiki wbudowanych separatorów przed uszkodzeniem przez przepływ dużego natężenia prądu (zwarcie do linii zasilającej, duże wartości przepięć) - po ustaniu zagrożenia połączenie jest przywracane również w ciągu 1μS. |
Patch panel połączeniowyWszystkie sygnały Video przechodzące przez LHST, wyprowadzone są za pomocą wysokiej jakości gniazd BNC. Połączenia z urządzeniami odbiorczymi (rejestratorami DVR) wykonywane są za pomocą patch-cordów BNC, co umożliwia łatwie przełączanie źródła sygnału pomiędzy poszczególnymi kanałami Video. Aby zapewnić trwałe i stabilne połączenia, zalecane jest używanie patch-cordów wysokiej jakości — dostępne również w ofercie Ewimar. |
Dystrybutor zasilaniaOpcjonalnie zamontowana płyta FPS dostarcza zasilanie indywidualne do poszczególnych kamer przez oddzielne bezpieczniki automatyczne. Chroni to system CCTV przed całkowitą neutralizacją, przez zwarcie linii zasilania w jednym z dowolnych z kanałów. Stan zasilania poszczególnych kanałów sygnalizowany jest przez diody LED a w momencie załączenia zwarcie, dodatkowo załączana jest sygnalizacja dźwiękowa. Stworzony w ten sposób centralny system zasilania może być łatwo wyposażony w układ awaryjnego zasilania w oparciu o zasilacz buforowy. Zasilacz stosowany z płytą FPS powinien mieć zapas wydajności prądowej minimum 50% poboru nominalnego, aby w momencie wystąpienia zwarcia nie powodowało to jego wyłączania się (dotyczy zasilaczy impulsowych). |
Uwagi instalacyjnePanel może być zamontowany na przedniej lub tylnej szynie szafy RACK. Po zastosowaniu kątowych uhwytów LK-MOUNT panel pochylony jest pod kątem 45 stopni, co umożliwia latwy dostęp zarówno do gniazd BNC jak i do złącz przewodów wchodzących od strony kamer, ponadto łagodne opadanie przewodów nie powoduje ich łamania i zwiększa trwałość. Przy ustawieniu kątowym, bardzo łatwo zamontować jest wiele paneli bez ograniczania dostępu do jakichkolwiek połączeń. Panel zawsze należy montować po stronie urządzenia odbiorczego (rejestratora BNC) - gniazda BNC zawsze pracują jako wyjście Video — nie należy odwracać kierunku sygnału. Aby zapewnić wysoką skuteczność ochrony, przewód uziemiający panela należy podłączyć do specjalnie wykonanego uziemienia lub do blisko uziemionego punktu linii PE. Należy zwrócić uwagę, na konieczność wykonania jak najkrótszej drogi do uziemienia - zbyt duża odległość powoduje opóźnienie reakcji na przepięcia. |
| Model | LHSO-8R-EXT |
| Producent | Ewimar |
| Ilość kanałów Video | 8 |
| Impedancja | 75 Ohm |
| Złącze wejściowe (Linia) | Niskostratne złącza śrubowe |
| Złącze wyjściowe (Urządzenie) | Gniazdo BNC |
| Pasmo przenoszenia | 50MHz |
| Tłumienie | 0,5dB @ 1MHz |
| Poziom izolacji | 800V DC |
| Zabezpieczenie przeciwprzepięciowe | Ochronnik gazowy, transil, bezpiecznik MOSFET |
| Ochrona linia/ekran-ziemia | Ochronnik gazowy 90V, 2x10kA @ 8/20uS |
| Ochrona ekran-linia | Mostek ochronny 5V, 15A @ 8/20uS |
| Pojemność obwodu zabezpieczenia | ok. 10pF |
| Czas reakcji na przepięcie | 1nS |
| Czas reakcji bezpiecznika MOSFET | 1uS |
| Temperatura pracy | -40˚C do +60˚C |
| Wymiary | Rack 19" / 1U |
| Możliwość rozbudowy | Płyta PCB: LHD-8, LHST-8, LHSO-8 |
