System bezprzewodowy do transmisji sygnału z kamer IP. Moduły radiowe CDS-6IP CAMSAT

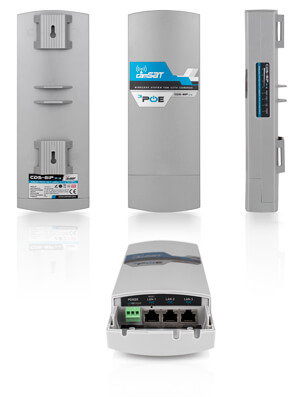

Serię modułów radiowych CAMSAT CDS-6IP tworzą cztery urządzenia: CDS-6IP 3PoE, CDS-6IP eco, CDS-6IP Multi 4PoE oraz CDS-6IP/SMA. Do zbudowania jednego mostu radiowego potrzebne są dwa z wymienionych urządzeń. Poszczególne modele różnią się między sobą przede wszystkim ilością i rodzajem interfejsów sieciowych (posiadają złącza LAN lub LAN z PoE+). Dodatkowo CDS-6IP/SMA posiada złącza SMA do podłączenia dodatkowych anten umożliwiających zwiększenie zasięg pracy.
Wszystkie moduły CDS-6IP zostały wyposażone w antenę charakteryzującą się mocą radiową 27dBm i zyskiem 14dBi (kąt pracy H-60°, V-25°) - pasmo 5150 – 5875 MHz. Wysokie parametry wbudowanych anten pozwalają na stworzenie mostu radiowego o długości sięgającej nawet 2 km. Przy ich pomocy można przesłać obraz z 16 kamer IP wysokiej rozdzielczości. Maksymalna przepustowość 63Mbps jest możliwa do osiągnięcia przy odległości około 100 metrów. Należy zwrócić uwagę na fakt, że przepustowość maleje wraz ze wzrostem odległości pomiędzy modułami. Na stronie producenta znajduje się kalkulator zasięgu i prędkości bitrate kamer.
Strumienie obrazu HD i 4K to ciągły transfer potężnych ilości obrazów. Specjalne standardy wideo iCAMSAT-OS zapewniają ciągłą transmisję obrazów HD bez utraty klatek obrazu.
Zalety urządzeń CAMSAT, seria CDS-6IP:
- Łatwość konfiguracji – system wymaga ustawienia tylko dwóch parametrów, aby uzyskać połączenie radiowe.
- Zdalny podgląd – urządzenie umożliwia podgląd sygnału i obrazu na ekranie smartfona lub tabletu.
- 16 mostów na jednej instalacji – możliwość uruchomienia aż 16 mostów radiowych obok siebie na 16 osobnych kanałach pracy.
- Jeden most transmituje wiele obrazów z wielu kamer tzn. że np. dla 8 kamer podpiętych przez switch potrzebujesz mostu składającego się z 2 jednostek CDS-6IP eco.
- Praca w „gwiazdę” – jeden odbiornik możesz sparować nawet z 8 nadajnikami i do każdego nadajnika podłączysz kilka kamer.
Dodatkowo, urządzenia o symbolach CDS-6IP 3PoE i CDS-6IP Multi 4PoE, zostały wyposażone w porty PoE+. W każdym z zestawów CDS-6IP 3PoE znajduje się zasilacz o wydajności 24W, który zapewnia prąd dla trzech kamer IP o łącznej mocy 15W. W przypadku większych kamer wystarczy podłączyć zasilacz 48V DC o odpowiedniej wydajności prądowej np. ZS-48V/2A. System bezprzewodowy posiada porty PoE w standardzie PoE 802.3at/af o mocy 30W/port co daje aż 90W wydajności prądowej i umożliwia podłączenie nawet bardzo dużych kamer IP PTZ.
CDS-6IP Multi posiada 4 porty PoE do podłączenia czerech kamer IP. Każdy port realizuje funkcję zasilenia kamery w standardzie PoE. Wystarczy podłączyć zasilacz 12V, 24V lub 48V do nadajnika a nadajnik zasili wszystkie podłączone kamery poprzez PoE.
Parametry techniczne, porównanie modułów radiowych CAMSAT CDS-6IP:
| CAMSAT CDS-6IP eco | CAMSAT CDS-6IP 3PoE | CAMSAT CDS-6IP Multi | CAMSAT CDS-6IP/SMA | |
| Rodzaj pracy | Punkt-punkt, punkt-wielopunkt | |||
| Tryb pracy | VIDEO BRIDGE, MASTER / SLAVE | |||
| Radiowe pasmo pracy | CE: 5180-5350 MHz 5470-5725 MHz | |||
| Ilość kanałów pracy CE | 16 | |||
| Obsługiwane rozdzielczości | wszystkie rozdzielczości kamer IP do maksymalnego bitrate 63M np. 16 Mpx, 4K, UHD, 1080p i inne | |||
| Kamery IP | 1-16 Mpx (do 63M bitrate) | |||
| Max. bitrate (suma całej transmisji) | 63M bitrate: 100m 59M bitrate: 500m 48M bitrate: 1000m 33M bitrate: 1500m 12M bitrate: 2000m | |||
| Wejścia / wyjścia LAN | 2x LAN RJ45 10/100 Base-TX | 3x LAN RJ45 10/100 Base-TX | 4x LAN RJ45 10/100 Base-TX | 2x LAN RJ45 10/100 Base-TX |
| PoE - zasilanie kamery z portów LAN | Nie | Tak, 3x PoE+ | Tak, 4x PoE+ | Nie |
| PoE IN - jednostka radiowa zasilana ze switcha PoE | Nie | Tak, poprzez port 1 | Nie | Nie |
| Kodowanie transmisji | 64/128/152-bit WEP, WPA, WPA-PSK, WPA-2-PSK | |||
| Anteny | wewnętrzna, zintegrowana 14 dBi MIMO - podwójna polaryzacja H-V kąt pracy anteny: H-60°, V-25° | |||
| Dodatkowe gniazda RP-SMA dla anten zewnętrznych | Nie | Nie | Nie | 2 |
| Zasięg standardowy (z antenami zintegrowanymi) | do 2 km | |||
| Moc wyjściowa | 27 dBm (500 mW e.i.r.p.) | |||
| Modulacja | cyfrowa OFDM | |||
| Pobór mocy | 11 W | |||
| Zasilanie | 12V DC 1A oraz 12-24V PoE | 12V do 48V DC | 48V PoE oraz osobno 12V do 48V DC | 12V DC 1A oraz 12-24V PoE |
| Temperatura pracy | od -20° do 70° | od -20° do 55° | od -20° do 70° | od -20° do 55° |
| Klasa szczelności | IP55 | IP65 | IP65 | IP55 |
| Wymiary [mm] | 88x235x40 | 89x246x48 | 140x34x60 | 140x235x60 |
