    Podłączenie czujki ruchu do centrali SATEL

    Wiele osób zastanawia się, w jaki sposób podłączyć czujnik ruchu do centrali alarmowej firmy SATEL. W poradniku przedstawiamy jedną z typowych sytuacji, jaką jest montaż czujnika ruchu firmy DSC z centralą alarmową SATEL (np. INTEGRA lub VERSA).

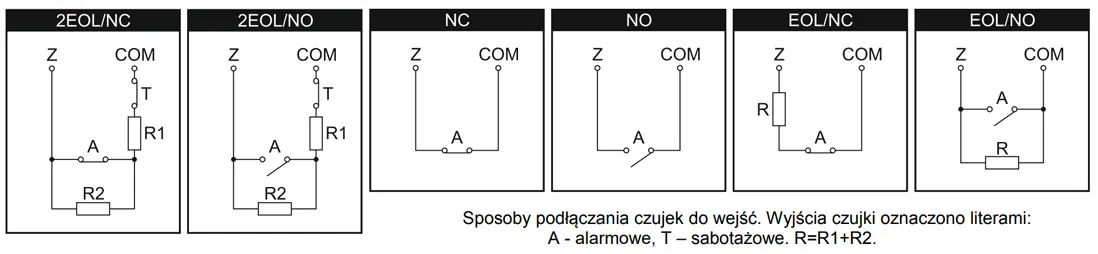

    Możliwości jest kilka. To, którą opcję wybierzemy, zależy od wybranej dla tego wejścia konfiguracji. Najpopularniejsze na runku centrale SATEL (np. INTEGRA czy VERSA) obsługują następujące konfiguracje:

    • NC - normalnie zamknięte. Jest to typ linii dedykowany do podłączenia urządzeń (np. czujników ruchu) posiadających wyjście alarmowe NC. W tym przypadku rozwarcie obwodu wywoła alarm. Ze względu na to, że nie odróżnia się przerwy linii od zadziałania jest to poleca
    • NO - normalnie otwarte. Typ linii dedykowany do podłączenia urządzeń posiadających wyjście alarmowe NO. W tym przypadku zwarcie obwodu wywoła alarm.
    • EOL - typ linii, który można wykorzystać do podłączenia urządzeń posiadających wyjście alarmowe NO lub NC. Rozwarcie lub zwarcie obwodu wywoła alarm.
    • 2EOL/NC - jest to prawdopodobnie najczęściej wykorzystywany typ linii. Zalecany jest dla czujek, które posiadają wyjście alarmowe NC oraz wyjście sabotażowe. W tym przypadku centrala rozróżnia 3 stany detektora: normalny, alarm i sabotaż.
    • 2EOL/NO - podobnie jak wyżej z tą różnicą, że dla czujek posiadających wyjście alarmowe NO (normalnie zamknięte).
    • Roletowa - jest to typ linii dedykowany do podłączania czujek roletowych
    • Wibracyjna
    • Według wejścia

    Konfiguracja, połączenie czujek ruchu



    Podłączenie czujki LC-100 PI DSC do centrali alarmowej SATEL

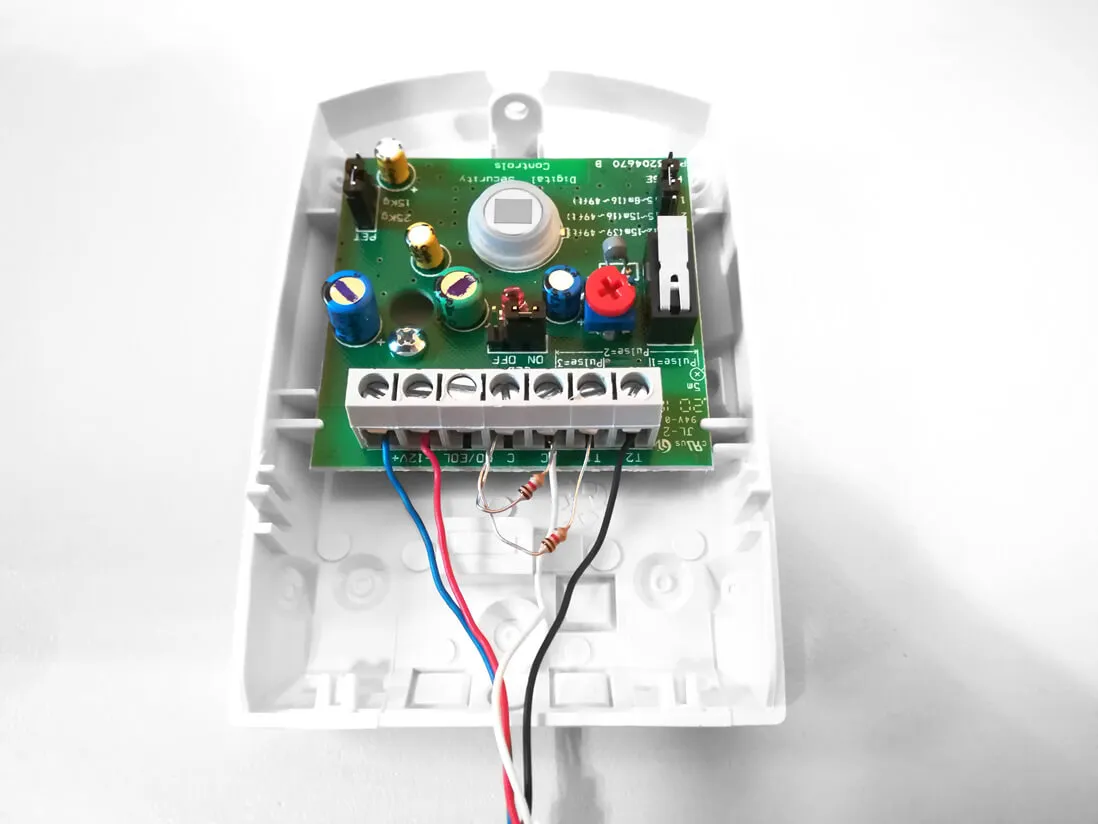

    Zdjęcie przedstawia jedną z typowych, często spotykanych sytuacji. Montażu czujnika LC-100 PI w konfiguracji 2EOL/NC z centralą alarmową SATEL serii VERSA. Zastosowane zostały dwa oporniki 1,1kΩ. Jeden z nich znajduje się pomiędzy zaciskami NC i C, a drugi T1 i C. W takiej konfiguracji do komunikacji z centralą w zupełności wystarcza przewód 4 żyłowy (np. YTDY 4x0,5 mm). Przykładowo:

    • przewody czerwony i niebieski mogą służyć do zasilenia urządzenia (np. minus łączy się z wejściem COM centrali, a plus "+" z OUT1)
    • przewód w kolorze białym łączy NC w czujniku z Z1 w centrali
    • czarny łączy T2 z COM





    LC-100 PI DSC - złącza montażowe
