SSPX SATEL Konfigurator sprzętowy SSP CSP/ACSP

SSPX to konfigurator sprzętowy do systemów sygnalizacji pożaru marki SATEL. Występuje w dwóch wersjach: dla systemu adresowalnego ACSP przeznaczona jest wersja programu 2.x.x, natomiast dla konwencjonalnego CSP - wersja 1.x.x​​​​​. Program oferuje bardzo dużo funkcji konfiguracyjnych system przeciwpożarowy. Poniżej wymieniamy najważniejsze funcje konfiguratora SSPX (2.0.0).

Tworzenie i edycja konfiguracji sprzętowych SSP:

• możliwość przygotowania konfiguracji sprzętowej systemu sygnalizacji pożarowej bazującego na systemie adresowalnym ACSP
• wybór topologii: liniowej, pętlowej, hybrydowej
• dodawanie i edycja kondygnacji w obiekcie
• dodawanie planów kondygnacji obiektu przygotowanych w formacie: JPG, JPEG, BMP, PNG, GIF, TIF, TIFF, PDF
• rozmieszczanie na planie urządzeń systemów sygnalizacji pożarowej SATEL

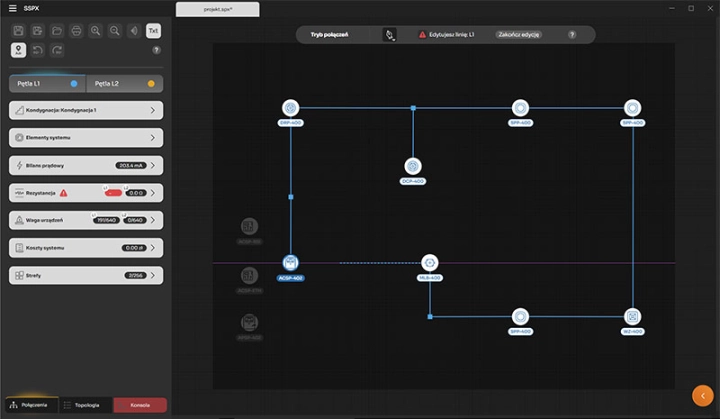

• rysowanie połączeń między urządzeniami oraz przepustów między kondygnacjami
• konsola wskazująca ewentualne błędy w konfiguracji i ostrzeżenia
• bieżąca weryfikacja poprawności konfiguracji połączeń
• obliczanie wag urządzeń w każdej linii dozorowej
• informowanie użytkownika o przekroczeniu maksymalnej, dopuszczalnej ilości urządzeń w systemie
• wybór sposobu ilustrowania urządzeń na planie: symbole graficzne, zdjęcia, symbole DWG
• prezentacja zasięgów czujek na planie
• przypisywanie urządzeń do stref

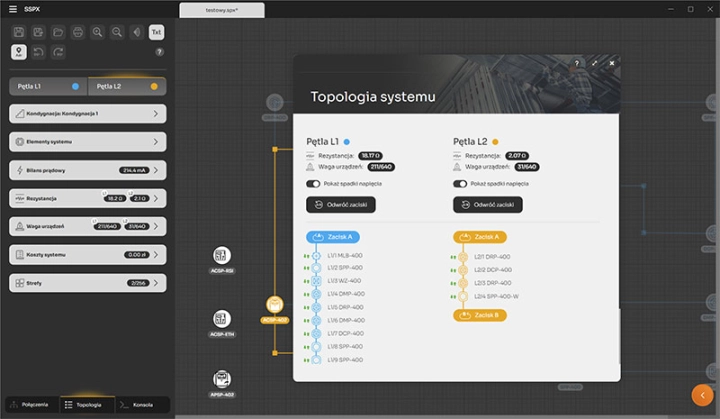

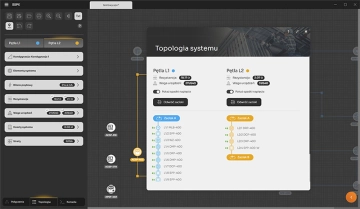

• prezentowanie topologii w formie graficznej
• możliwość zapisania projektu i jego edycji po ponownym uruchomieniu Konfiguratora

Kalkulacja bilansu prądowego projektowanego systemu, dobór akumulatora:

• określenie łącznego poboru prądu w czasie dozoru i alarmu
• wskazanie minimalnej pojemności akumulatora niezbędnej do zasilania systemu w razie awarii zasilania głównego
• wyliczanie spadków napięć oraz ostrzeganie o przekroczeniu dopuszczalnych wartości w danym punkcie linii/pętli
• możliwość oszacowania bilansu prądowego i weryfikacji czy nie zostaną przekroczone wartości dopuszczalne wybranych parametrów bez wgrywania planu obiektu i umieszczania na nim urządzeń

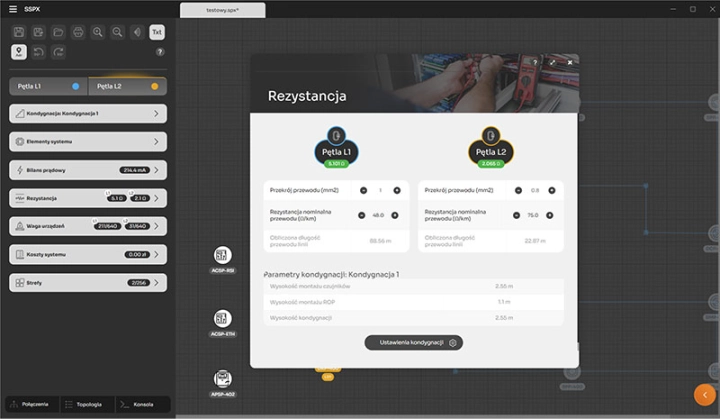

Kalkulacja rezystancji linii dozorowych:

• wyznaczanie długości przewodów linii/pętli z uwzględnieniem parametrów systemu wprowadzonych w projekcie
• weryfikacja czy dopuszczalne wartości nie zostały przekroczone

Wycena kosztów systemu sygnalizacji pożarowej:

• importowanie własnych cenników i użycie ich w danej kalkulacji
• dodawanie własnych elementów do oferty, takich jak np. okablowanie, koszt montażu, koszt pierwszego serwisowania,
• nadawanie własnym elementom: nazw własnych, liczby sztuk, jednostek miar, cen netto
• indywidualne ustalenie: marży, stawki rabatu i podatku VAT do poszczególnych pozycji kosztorysu

Dokumentacja i ofertowanie:

• generowanie ofert zawierających m.in.:
• informacje o projekcie
• plan systemu sygnalizacji pożarowej z rozmieszczonymi urządzeniami

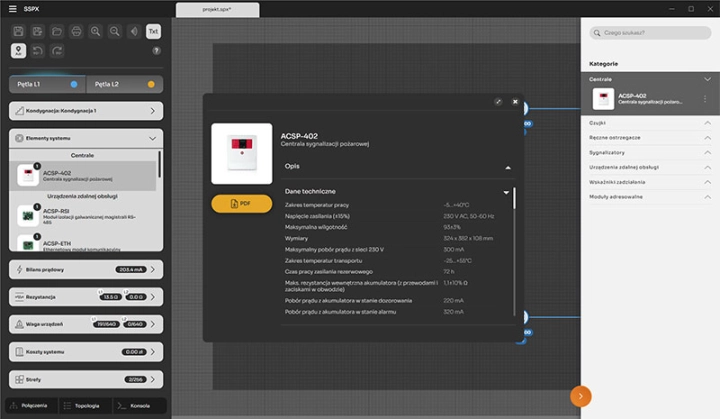

• opis i dane techniczne urządzeń w systemie
• bilans prądowy systemu
• kosztorys
• opis i dane techniczne urządzeń w systemie
• certyfikaty i świadectwa dopuszczenia
• logotyp i dane wykonawcy projektu
• drukowanie dokumentacji lub generowanie w formacie PDF

Wymagania:

• komputer z systemem operacyjnym MS Windows 7 (x86, x64) lub nowszym
• procesor Intel Pentium 4/AMD Athlon 64 lub nowszy
• minimum 512 MB pamięci RAM
