UMB100H ELMES:

UMB100H ELMES - Radiolinia jednokanałowa z kodem dynamicznym o zasięgu do 100 metrów w terenie otwartym.

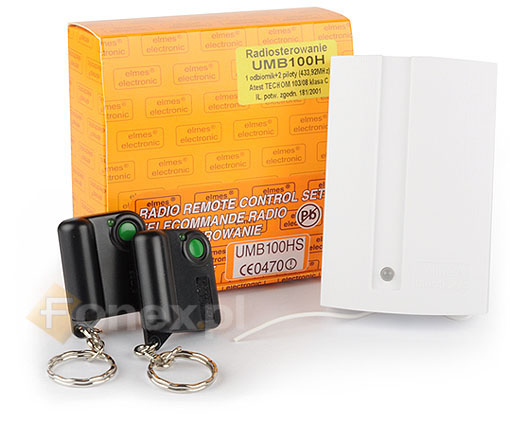

Uniwersalny zestaw składający się z odbiornika i dwóch miniaturowych nadajników-breloków jest powszechnie stosowany do załączania stref zwłocznych, blokowania linii i ochrony antynapadowej w systemach alarmowych. Transmisje alarmowe są dynamicznie kodowane w systemie KEELOQ®, zapewniając najwyższy poziom bezpieczeństwa. Odbiornik obsługuje do 12 pilotów (opcjonalnie do 112) i posiada izolowane, przekaźnikowe wyjście przełączające typu NO/NC (NO-normalnie rozwarte i NC- normalnie zwarte). Może pracować w dwóch trybach, w których po załączeniu przekaźnika z pilota jego wyłączenie nastąpi po wcześniej zaprogramowanym czasie (tryb monostabilny), lub po ponownym wciśnięciu pilota (tryb bistabilny: włącz/wyłącz). Wyjście sygnalizacyjne odbiornika, które generuje dwa impulsy na załączenie przekaźnika i jeden na wyłączenie, przeznaczone jest do przyłączenia zewnętrznej sygnalizacji akustycznej lub optycznej. Odbiornik posiada także wyłącznik antysabotażowy otwarcia obudowy (TAMPER) i LED sygnalizujący przełączenie wyjścia. Zestaw można zamawiać także z odbiornikiem superheterodynowym (UMB100Hhet) zapewniającym większy zasięg działania i większą odporność na zakłócenia radiowe.

SPECYFIKACJA:

NADAJNIK

• transmisja radiowa: modulacja ASK z mocą poniżej 5mW
• częstotliwość radiowa 433,92 MHz,
• zasilanie baterią 12V typu GP23A,
• wymiary obudowy (dł./szer./wys. w mm): 37/33/13

ODBIORNIK

• superreakcyjny lub superheterodynowy (UMB100Hhet)
• zasilanie napięciem stałym stabilizowanym 12V z tolerancją ±15%
• pobór prądu: <20 mA w spoczynku i ok. 40 mA przy załączeniu przekaźnika
• wyjście przekaźnikowe (trzy styki) NO/NC (60VA, max 128V, 1A)
• czas podtrzymania wyjścia przekaźnikowego w trybie monostabilnym: od 0,5s. do 4h
• sygnalizacja przełączenia przekaźnika na dwukolorowej diodzie LED
• wyjście S(1A/60VDC), "otwarty kolektor" dające impulsy zwarcia do masy
• wyłącznik sygnalizujący otwarcie obudowy TAMPER
• wymiary obudowy (dł./szer./wys. w mm): 94/62/29
• temperatura pracy od 0 do + 40°C
