PC-1000 Panel rozmówny bez ramki CYFRAL :

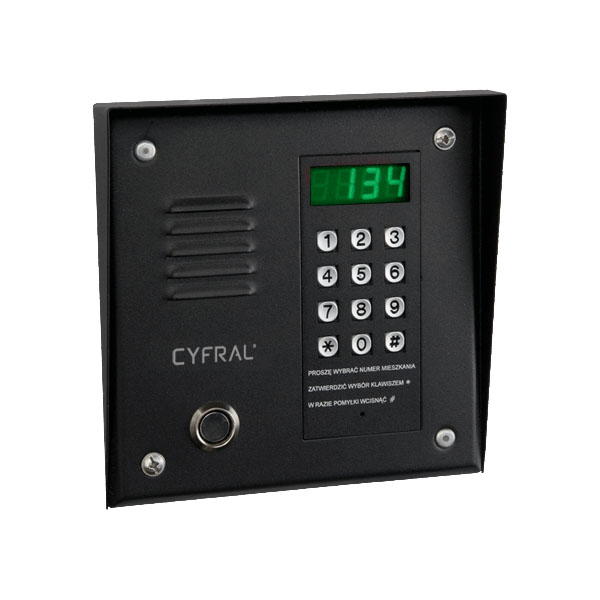

PC-1000 Panel rozmówny bez ramki CYFRAL

Charakterystyka:

• W wersji podstawowej zapewnia możliwość podłączenia 128 abonentów. Płytka rozszerzenia daje możliwość zwiększenia liczby abonentów do 256.
• Unifony są podłączone do centrali indywidualnymi liniami dwuprzewodowymi w sposób matrycowy.
• System wykorzystuje unifony analogowe typu TCL, SMT, MAC.
• Uszkodzony unifon czy jego linia nie powoduje awarii całego domofonu.
• Możliwość realizacji systemów z hierarchią wejść (1 wejście główne i „n” wejść podrzędnych).
• Jeden typ panela rozmównego i centrali w przypadku pracy nadrzędnej jak i podrzędnej.
• Dostęp do programowania zabezpieczony numerem centrali i kodem administratora.
• Programowane parametry dzwonienia , regulowana głośność i czas trwania dzwonienia.
• Różne sygnały dzwonienia w przypadku wywołania z panela nadrzędnego i podrzędnego.
• Programowany czas rozmowy.
• Programowany czas włączenia elektrozaczepu.
• Funkcja zamka szyfrowego umożliwiająca uruchomienie elektrozaczepu z klawiatury panela . Każdy abonent może mieć do 4 indywidualnych kodów wejścia. Abonent może je samodzielnie dodawać i zmieniać .Istnieje możliwość zaprogramowania jednego kodu wejścia dla wszystkich abonentów.
• Możliwość uruchamiania elektrozaczepu za pomocą pastylek Dallas. Pastylki mogą być przypisane do konkretnego abonenta .
• Jednemu abonentowi można przypisać maksymalnie 8 pastylek. Proste procedury rejestracji i usuwania kluczy Dallas.
• Solidna klawiatura mechaniczna.
• Panel rozmówny o dużej odporności na uszkodzenia mechaniczne.

FUNKCJE SYSTEMÓW CC-1000/1500:

• Możliwość podłączenia dużej liczby abonentów przy niewielkich gabarytach panela rozmównego
• Matrycowy sposób podłączenia unifonów zapewnia dużą pojemność centrali przy jednoczesnej odporności systemu na uszkodzenia.Uszkodzony unifon czy jego linia nie powodują awarii całego domofonu.
• Możliwość realizacji systemów z hierarchią wejść (1 wejście główne i “n” wejść podrzędnych).
• Jeden typ panelu rozmównego i centrali w przypadku pracy nadrzędnej jak i podrzędnej.
• Zastosowanie standardowych unifonów analogowych typu TCL, SMT i MAC.
• Solidna klawiatura mechaniczna.
• Panel rozmówny o dużej odporności na uszkodzenia mechaniczne.
• Proste procedury programowania i obsługi domofonu dokonywane z klawiatury panelu.
• Dostęp do programowania zabezpieczony numerem centrali i kodem administratora.
• Programowane parametry dzwonienia, regulowana głośność i czas trwania dzwonienia.
• Różne sygnały dzwonienia w przypadku wywołania z panelu nadrzędnego i podrzędnego.
• Programowany czas rozmowy.
• Programowany czas włączenia elektrozaczepu.
• Funkcja zamka szyfrowego umożliwiająca uruchomienie elektrozaczepu z klawiatury panelu.
• Każdy abonent może mieć do 4 indywidualnych kodów wejścia. Abonent może je samodzielnie dodawać i zmieniać.
• Istnieje możliwość zaprogramowania jednego kodu wejścia dla wszystkich abonentów.
• Możliwość uruchamiania elektrozaczepu za pomocą pastylek Dallas. Pastylki mogą być przypisane do konkretnego abonenta. Jednemu abonentowi można przypisać maksymalnie 8 pastylek. Proste procedury rejestracji i usuwania kluczy Dallas.

Części składowe systemu

W skład centrali cyfrowej CC-1000 wchodzi:

• Panel rozmówny
  • Panel jest połączony z modułem centrali 6-ma przewodami.
• Na panelu znajduje się :
  • klawiatura 12 - znakowa, służy do programowania centrali i obsługi domofonu przez użytkowników.
  • 4 - pozycyjny wyświetlacz wykazujący: wybierany numer abonenta, stan centrali, informacje niezbędne przy programowaniu, błąd wprowadzania poleceń itp.
  • głośnik
  • mikrofon
  • opcjonalnie: czytnik Dallas - możliwość uruchamiania zaczepu elektromagnetycznego przy użyciu klucza kodowego, tzw. pastylki Dallas

Moduł centrali

W module centrali znajdują się: zaciski matrycy służące do podłączenia linii unifonów, elementy regulacji głośności mikrofonu, głośnika i antylokalności.

Zasilacz

System zasilany ze standardowego zasilacza do domofonów analogowych (11,5V AC/0.8A).

Unifony

Centrala cyfrowa CC-1000 współpracuje z unifonami analogowymi CYFRAL typu TCL, SMT i MAC

Wymiary centrali cyfrowej CC-1000

Wymiary w mm [wysokość szerokość głębokość]

• zewnętrzne 185 185 7
• wewnętrzne 160 160 36

Wymiary ramki natynkowej dla centrali CC-1000

• Wymiary w mm wysokość [Szerokość głębokość głębokość]: zewnętrzne 187 190 30 7

Kolorystyka

• kolor czarny z czarną nakładką na klawiaturę
• kolor srebrny ze srebrną nakładką na klawiaturę
