ML1012 PULSAR:

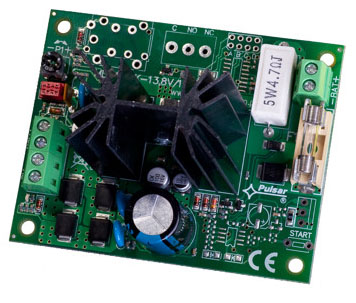

ML 1012 PULSAR - Moduł zasilacza buforowego, liniowy

Moduł zasilacza buforowego przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Moduł dostarcza napięcia U= 12,0V÷13,8 V DC o wydajności prądowej całkowitej 1,0A . W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe.

Moduł wyposażony jest w zabezpieczenia: przeciwzwarciowe (SCP), przeciążeniowe (OLP), termiczne (OHP). Przystosowany jest do współpracy z akumulatorem ołowiowokwasowym, suchym (SLA). Zasilacz kontroluje automatycznie proces ładowania i konserwacji akumulatora, ponadto wyposażony jest w zabezpieczenia wyjścia BAT: przeciwzwarciowe i przed odwrotną polaryzacją podłączenia.

Moduł posiada sygnalizację optyczną informującą o stanie pracy (zasilanie AC, ładowanie LB, wyjście DC ).

Dane techniczne:

• Obudowa: brak, konstrukcja typu “open-frame”, IP00
• Wymiary: 72 x 90 x 55 (WxLxH)
• Waga netto/brutto: 0,12 / 0,16 [kg]
• Zabezpieczenie antysabotażowe: brak
• Montaż: kołki montażowe x4 (PCB=f4,2mm)
• Uwagi: przystosowany do podłączenia do stałej instalacji zasilania
• Zasilanie: 16V÷17V/AC, 1,9 A max. (-/+5%), 50Hz
• Transformator dedykowany: 30VA (np. AWT 102, AWT368)
• Moc modułu: P=14W max.
• Typ modułu: A (EPS- External Power Source)
• Napięcia wyjściowe: 12V÷13,8V- praca buforowa, < 13,8Vdc- praca bateryjna, 5mVp-p max
• Prąd wyjściowy: 1A max.
• Ilość wyjść zasilania: 1
• Prąd ładowania akumulatora: 300mA max (@7Ah, U bat.=10,0V) (± 5%)
• Pobór prądu przez układ zasilacza: 60mA max.
• Zabezpieczenie przeciwzwarciowe (SCP): 200% ÷ 250% mocy modułu(elektroniczne + F1)
• Zabezpieczenie przeciążeniowe (OLP): 110% ÷ 150% (@25°C÷55°C) mocy modułu (PTC- bezpiecznik powracalny)
• Zabezpieczenie nadnapięciowe (OVP): brak (opcja moduł MZN1)
• Zabezpieczenie przepięciowe: warystory
• Ochrona akumulatora (UVP, SCP): 2A bezpiecznik, odwrotne podłączenie akumulatora
• Wyjście techniczne BS (awaria AC) brak
• Typ wyjścia technicznego: brak
• Optyczna sygnalizacja pracy: diody LED: AC stan zasilania, AUX stan wyjścia, LB ładowanie akumulatora
• Warunki pracy: II klasa środowiskowa, -10°C÷ 40°C
• Certyfikaty, deklaracje: CE, RoHS
• Uwagi: chłodzenie zasilacza: konwekcyjne, wyjście BAT: konektory 6,3F-2,5, 30cm
• I/O : złącza f 0,41÷1,63 (AWG 26-14)
